Установка и извлечение батареи - Geko 40010 ED S DEDA SS с АВР - Инструкция по эксплуатации - Страница 37

 Управление

37

3.9

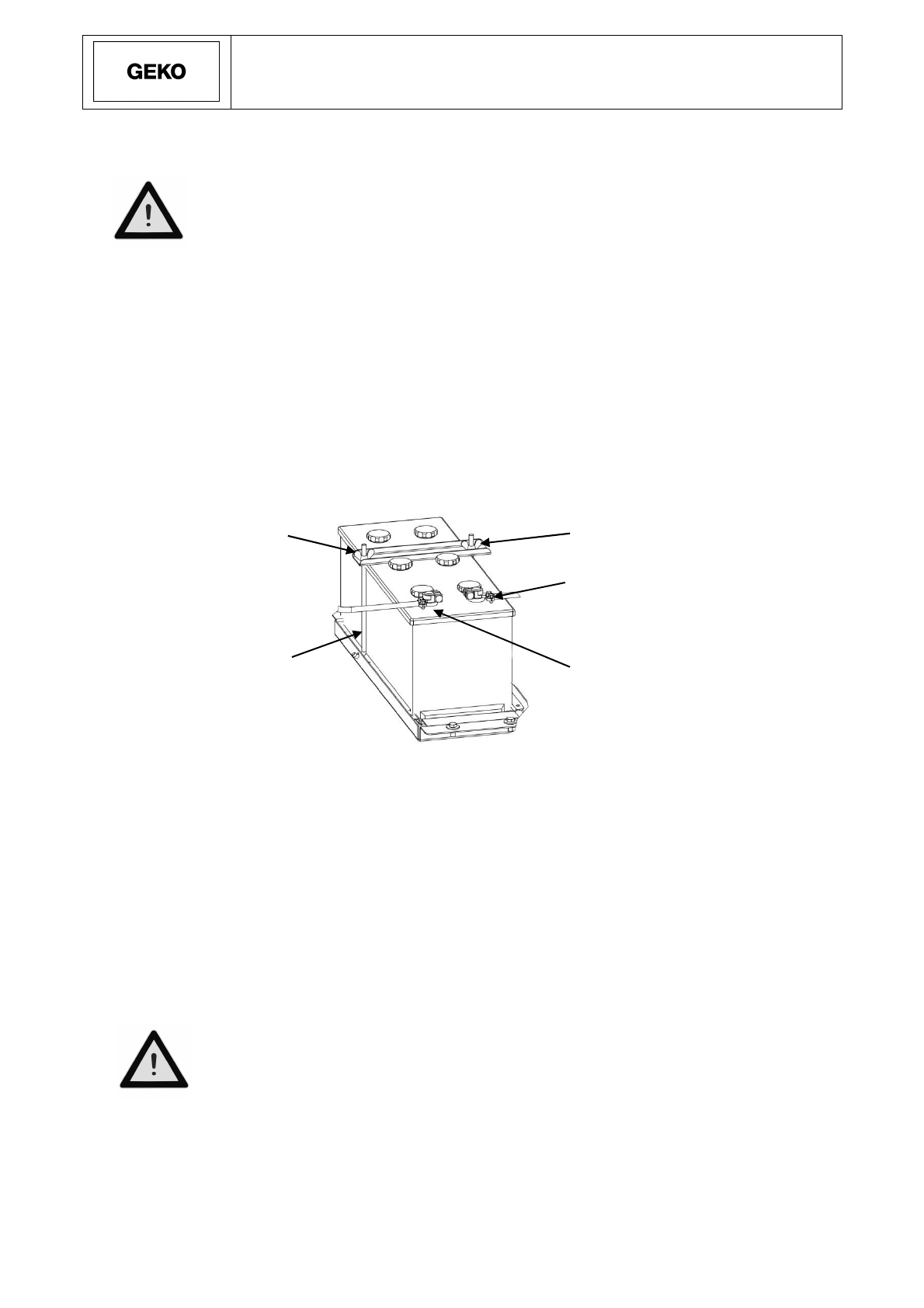

Установка и извлечение батареи

Избегать искрообразования и открытого огня вблизи батареи!
Не класть на батарею инструменты!

(1)

) Извлечение

-

Остановить работу электростанции, смотри раздел 3.4.

-

Разобрать крышку батарейного (поз.16-13) отсека,

для этого ослабить 4 крепежных болта и снять крышку батарейного отсека.

-

Отсоединить минусовой кабель и снять его с батареи, ослабив

соответствующую клемму (поз. 37-1)

-

Отсоединить плюсовой кабель и снять его с батареи, ослабив

соответствующую клемму (поз. 37-1)

-

Ослабить натяжную штангу (поз. 37-2), ослабив 2 гайки (поз. 37-3),

затем вытащить батарею.

(2)

Установка

-

Автоматический выключатель  "F11" (поз. 18-10) выключить.

-

Закрыть двери распределительной коробки (поз. 16-7), вытащить ключ

и надежно спрятать.

-

Исключить запуск электростанции,  либо установить

предупредупреждающую табличку.

-

Разобрать крышку батарейного отсека со стороны генератора(поз. 16-13) ,

для этого ослабить 4 крепежных болта и снять крышку батарейного отсека.

-

Зафиксировать середину батареи крепежной штангой (поз. 37-2), закрутив

винты (поз. 37-3).

-

Вытереть поверхность батареи чистой тряпкой.

-

Смазать полюса тонким слоем смазки для батарей или вазелином.

Соблюдать полярность. Плюсовой провод (+) обозначен красным
цветом, минусовой (-) - черным.
Сначала подсоединить плюсовой провод, затем минусовой.

-

Подключить плюсовой провод.

-

Подключить минусовой провод.

-

Прикрутить соединительные клеммы (39-1) к батарее.

-

Установить крышку батарейного отсека (17-5) и закрутить 6 крепёжных
болтов.

37-1

37-1

37-2

37-3

37-3
