Инструкция по эксплуатации
DS
I
24/34/40/50/55/
68/80/100/137/165/200/275/340/410
www.fubag.ru
- 20 -

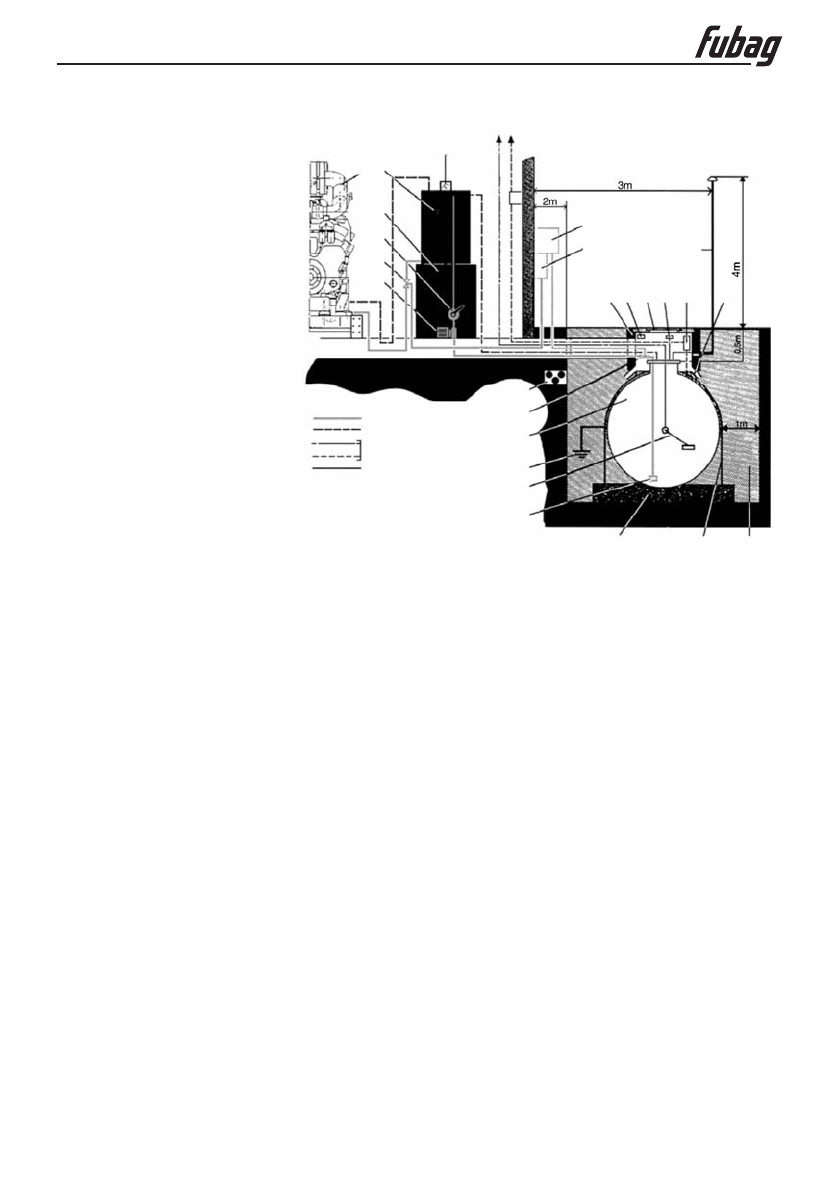

1 Резервуар для хранения
с двойными стенками
2 Датчик контроля утечки
3 Заправочная горловина
4 Блок управления запорным
клапаном
5 Блок управления
предохранительным клапаном
6 Бак емкостью 600 л
7 Бак 500 л с дневным запасом
топлива емкостью
8 Измеритель уровня с реле уровня
9 Ручной насос
10 Электрический насос
11 Генератор
12 Выпускной трубопровод
13 Предохранительный клапан
14 Запорный клапан
15 Вывод заземления
16 Электрический датчик уровня
топлива
17 Обратный клапан и сетчатый
фильтр
18 Бетонное основание
19 Фиксатор (1/м)
20 Приямок
21 Отверстия для трубопроводов
22 Заглушка смотрового отверстия
23 Сливные патрубки
24 Минимальные размеры:
0,70 x 0,70
25 Табличка с информацией о типе
и емкости
11 7
8
8
5
4
12
24
23
14
1
15
16
17
18
19
20
25 22 3 2
23
9
13
10
Подача топлива
Возврат топлива
Электропровода
Механические
тросы
Пример установки
3.3.2.10 ОТВОД ОТРАБОТАННЫХ ГАЗОВ
Не следует недооценивать важность системы удаления отработанных газов, полагая, что
даже в самом труднодоступном месте можно провести выпускной трубопровод. Необ-
ходимо принимать во внимание определенные факторы, например, потери тяги, вызван-
ные выпуском отработанных газов, изоляцию, подвеску, уровень шума и загрязнением
воздуха. Следует учитывать, что чем более извилистым будет воздуховод, тем больше
будут потери тяги, следовательно, потребуется воздуховод большего диаметра и веса, а
его крепления и глушители будут более дорогими.
ПРИМЕЧАНИЕ
Генераторы со встроенным в кожух глушителем должны оборудоваться компенсатором
системы выпуска отработанных газов. Такой компенсатор или гибкий трубопровод дол-
жен устанавливаться на патрубке кожуха для выпуска отработанных газов.
