21

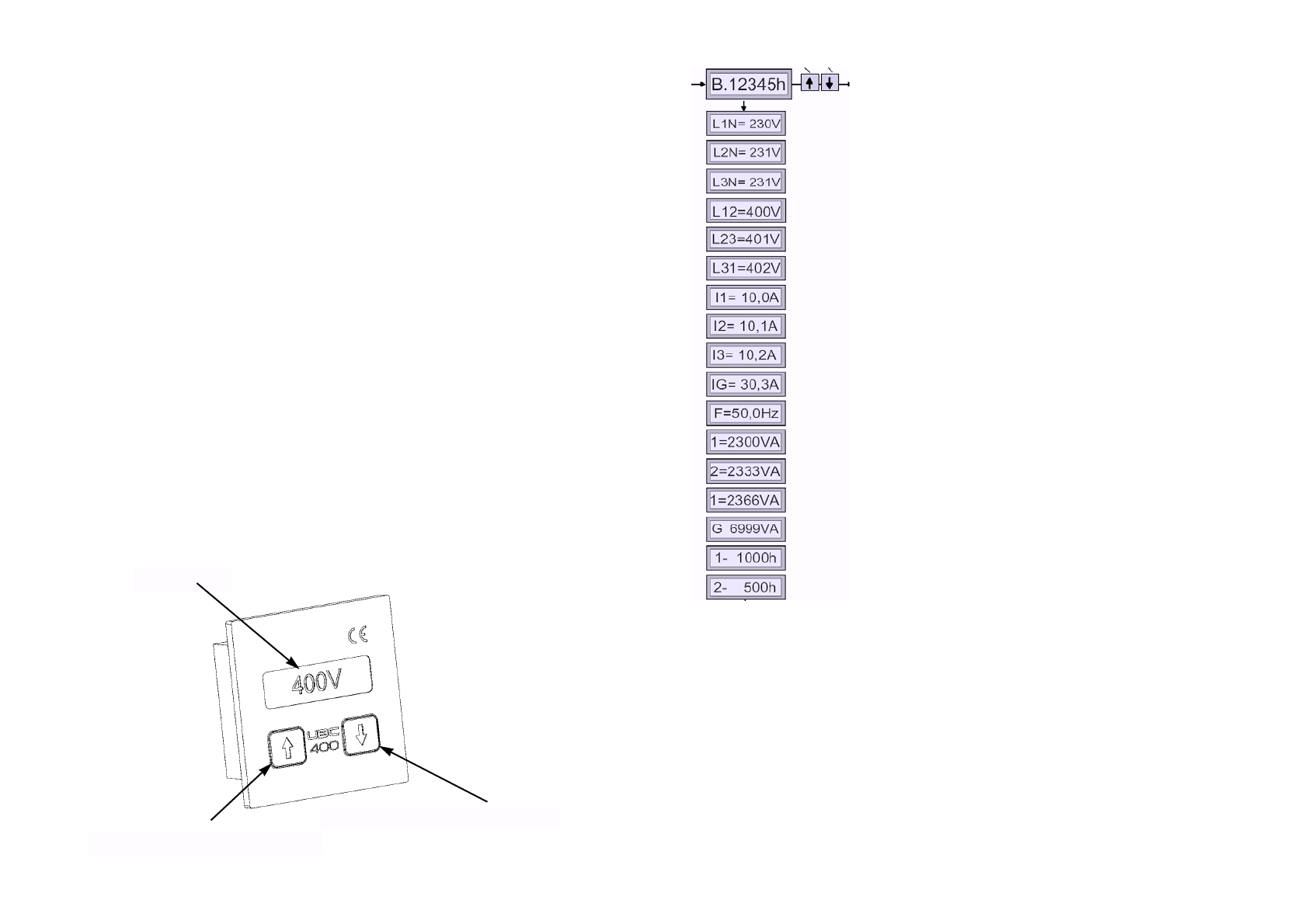

Клавиша для перемещения вверх

Дисплей

Клавиша для перемещения вниз

12. Дополнительное оборудование по заказу

1

12

2

.3 Универсальный встроенный контроллер UBC 400 (опция)

Обеспечивает отображение 20 текущих параметров электроагрегата, которые ранее
не отображались.
Благодаря применению микропроцессорной измерительной системы UBC выполнен
в виде компактного модуля Geko. Это позволяет устанавливать встроенный контрол-
лер UBC 400 в большинство электроагрегатов Geko.
Применяется как для одно-, так и для трехфазных электроагрегатов.

•

Напряжение

N - L1, N - L2, N - L3

•

Напряжение

L1 - L2, L2 - L3, L3 - L1

•

Ток в фазах

L1,

L2, L3

•

Суммарный ток

•

Частота

•

Мощность в фазах, кВА

L1, L2,

L3

•

Суммарная мощность, кВА

•

Наработка в часах

•

Индикация периодичности ТО для 100 + 300 ч

•

Индикация текущего времени и даты

Все данные преобразуются высокопроизводительным измерительным усилителем в
цифровые сигналы. Последние обрабатываются микропроцессором. Выбор парамет-
ра производится с помощью стрелочных клавиш.
Изменение параметров периодичности ТО, калибровки напряжения и тока, а также
сброс счетчика часов наработки могут производиться только нашим уполномо-
ченным представителем.
См. также схемы электрических подключений

Nr. 100124, 100125

и

100141.

B.12345h

Наработка генератора в часах (от 0 до 99 999 ч)

L1N= 230V

Напряжение фазы L1 относительно нейтрали N
(0...300В перем.)

L2N= 231V

Напряжение фазы L2 относительно нейтрали N
(0...300В перем.)

L3N= 232V

Напряжение фазы L3 относительно нейтрали N
(0...300В перем.)

L12=400V

Линейное напряжение L1 L2 (0...500 В перем.)

L23=401V

Линейное напряжение L2 L3 (0...500 В перем.)

L31=402V

Линейное напряжение L1 L3 (0...500 В перем.)

I1= 10,0A

Ток фазы L1 (0...32,0А)

I2= 10,1A

Ток фазы L2 (0...32,0А)

I3= 10,2A

Ток фазы L3 (0...32,0А)

IG= 30,3A

Суммарный ток всех фаз L1, L2, L3 (0...99,9A)

F=50,0Hz

Замеренная частота, Гц (0...99,9)

1=2300VA

Расчет мощности на основе напряжения L1 и то-
ка I1 дает полную мощность фазы L1, ВА
(0...9999)

2=2333VA

Расчет мощности на основе напряжения L2 и то-
ка I2 дает полную мощность фазы L2, ВА
(0...9999)

3=2366VA

Расчет мощности на основе напряжения L3 и то-
ка I3 дает полную мощность фазы L3, ВА
(0...9999)

G 6999VA

Суммарная мощность генератора по всем фазам
(G), ВА (99 999)

1- 1000h

Часы наработки, остающиеся до ТО-1, т.е. после
истечения этого времени необходимо провести
ТО-1

2- 500h

Часы наработки, остающиеся до ТО-2, т.е. после
истечения этого времени необходимо провести
ТО-2.
