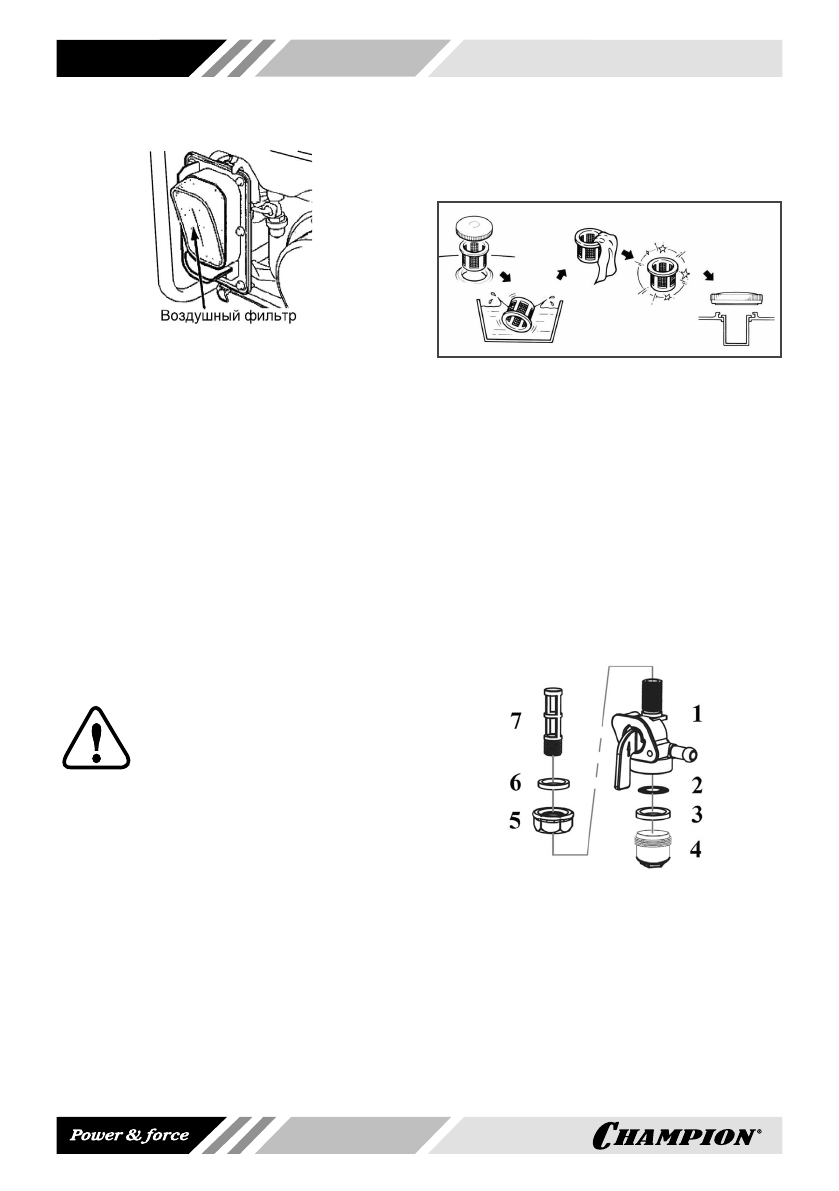

Рис. 22 Воздушный фильтр; ОБСЛУЖИВАНИЕ ФИЛЬТРА; Рис. 23 Обслуживание сетчатого фильтра; ОБСЛУЖИВАНИЕ ТОПЛИВНОГО; Рис. 24 Устройство топливного крана - Champion IGG3600 - Инструкция по эксплуатации - Страница 26

26

2.  Извлеките  воздушный  фильтр  (Рис.

22).

Рис. 22 Воздушный фильтр

3.   Проверьте целостность и чистоту воз-

душного  фильтра.  При  наличии  по-

вреждений, разрывов фильтр необхо-

димо заменить.

4.  Промойте  воздушный  фильтр  мыль-

ным  раствором  или  раствором  не  го-

рючей  жидкости,  тщательно  отожми-

те и просушите.

5.   Смочите  воздушный  фильтр  специ-

альным  или  чистым  моторным  мас-

лом,  после  чего  отожмите  излишки

масла.

6.  Установите  на  место  воздушный

фильтр.

7.  Установите крышку воздушного филь-

тра и закрепите её защелками.

ВНИМАНИЕ!

Эксплуатация  двигателя  с

грязным,  поврежденным  воз

-

душным  фильтром,  снятым

воздухоочистителем  или  без  воздуш

-

ного  фильтра  приведет  к  попаданию

грязи  и  пыли  в  карбюратор  и  двига

-

тель, что в свою очередь, станет при

-

чиной  быстрого  его  износа.  Двигатель

в этом случае не подлежит ремонту по

гарантии.

ОБСЛУЖИВАНИЕ ФИЛЬТРА

ТОПЛИВНОГО БАКА

Открутите крышку топливного бака (Рис.

23) и извлеките сетчатый пластмассовый

фильтр, расположенный под крышкой то-

пливного  бака.  Удалите  частицы  грязи  и

промойте фильтр. Внимательно осмотри-

те  фильтр.  При  наличии  механических

повреждений  и  разрывов  фильтр  необ-

ходимо заменить. Установите фильтр на

место.  Закройте  плотно  крышку  топлив-

ного бака.

Рис. 23 Обслуживание сетчатого фильтра

ОБСЛУЖИВАНИЕ ТОПЛИВНОГО

ФИЛЬТРА

В  топливном  кране  Вашего  генератора

установлены  2  фильтрующих  элемента.

Рекомендуется не реже одного раза в те-

чение 300 отработанных часов (или 1 раз

в  год)  производить  их  очистку.  Одновре-

менно  с  очисткой  топливного  фильтра

необходимо промыть и очистить топлив-

ный бак от грязи и конденсата.
Устройство  топливного  крана  показано

на Рис. 24.

Рис. 24 Устройство топливного крана

1. Корпус топливного крана

2. Сетчатый фильтр плоский

3. Кольцо уплотнительное стакана отстойника

4. Стакан отстойника

5. Контргайка

6. Кольцо уплотнительное топливного крана

7. Сетчатый фильтр трубчатый

Перед обслуживанием топливного филь-

тра  рекомендуется  полностью  вырабо-

тать топливо из топливного бака.
