12

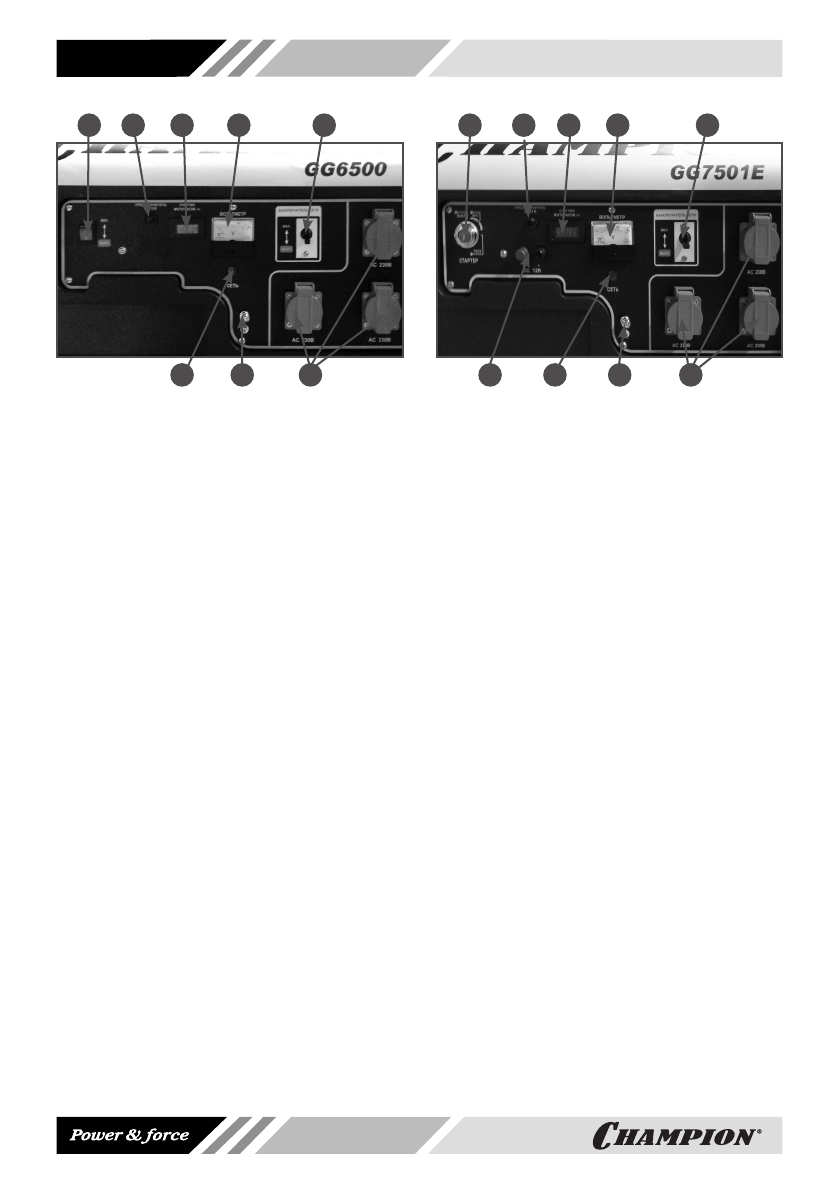

Рис. 1D Панель управления GG7501E
1
2
3
4
5
6
8
9
1
3
4
5
7
8
9
УСТРОЙСТВО И ПРИНЦИП
РАБОТЫ ГЕНЕРАТОРА
(ГЕНЕРАТОРНОЙ УСТАНОВКИ)
Генераторная установка состоит из дви-
гателя, электрогенератора, вспомогатель-
ных систем и механизмов, конструктивно
объединенных рамой открытого типа.
Двигатель бензиновый 4х-тактный одно-
цилиндровый с воздушным охлаждением.
9. СБОРКА
Генератор приходит с завода-изготовителя в собранном виде. Необходим монтаж
транспортировочного комплекта (2 колеса с осью, опоры и рукоятка) для модели
GG7501E.
Рис. 1D Панель управления GG6500
1. Розетки 230В
2. Замок зажигания (Выключатель двигателя
для GG6500)
3. Контрольная лампочка работы генератора
4. Вольтметр
5. Выключатель напряжения
6. Предохранитель выхода 12В
7. Розетка 12В
8. Клемма подключения заземления
9. Счетчик моточасов
Вращение коленчатого вала двигателя
передается ротору электрогенератора.
Электрогенератор синхронного типа со-
стоит из ротора, статора, обмоток воз-
буждения, щеток и блока AVR. Магнитные
полюса ротора создают магнитное поле,
которое вращаясь и пересекаясь с обмот-
кой статора, способствует наведению в
ней электродвижущей силы.
6
2
