14
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления представлено на Рис. 1, 2, 3.

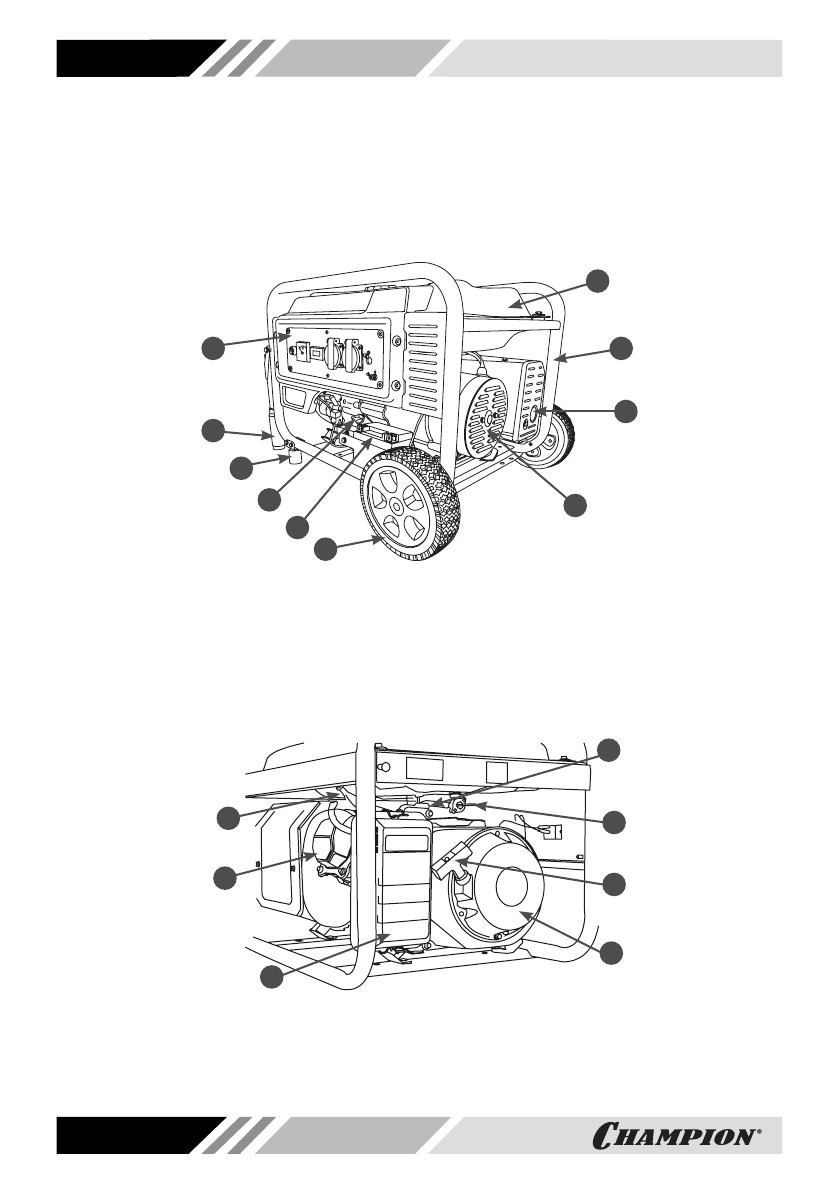

Рис. 1 Основные узлы и органы управления (общий вид)
1. Колесо транспортировочное (для GG3200EW)
2. Аккумулятор (для GG3200EW)
3. Крышка-щуп маслозаливной горловины
4. Опоры рамы (для GG3200EW)
5. Рукоятки транспортировочные (для GG3200EW)
6. Панель управления
7. Бак топливный
8. Рама
9. Глушитель
10. Генератор переменного тока
Рис. 2 Основные узлы и органы управления (двигатель)
1. Корпус воздушного фильтра
2. Крышка клапанов
3. Колпачок высоковольтного провода
4. Рычаг управления воздушной заслонкой карбюратора
5. Кран топливный
6. Ручка ручного стартера
7. Стартер ручной
2
3
1
5
6
4
7
2
3
1
9
4
6
8
7
5
10
