токов не должна превышать номиналь-
ной мощности генератора.
Блок ATS работает без какого-либо
управления оператором, выполняя все
процессы самостоятельно. Система ос-
нащена функцией определения ошибки
при запуске или работе генератора, и не
дает возможности использовать неис-
правный генератор до устранения воз-
никшей проблемы.
Контрольная панель
блока ATS приве-
дена на Рис. 11.
1.
Выключатель ATS.
В положении
AUTO блок ATS находится в автома-
тическом режиме работы.
2.
Индикатор ошибок.
Лампочка за-
горается при невозможности запуска
генератора или возникновения неис-
правности во время работы генера-
тора. В этом случае ATS блокирует
автоматический запуск или работу
генератора до устранения причины
неисправности.
3.
Индикатор ATS.
Лампочка горит, ког-
да ATS работает в автоматическом
режиме.
4.
Индикатор генератора.
Контрольная
лампочка загорается при подаче на-
пряжения на ATS от генератора.
5.
Индикатор общей сети электро
-
снабжения.
Контрольная лампочка
загорается при подаче напряжения на
ATS от наружных сетей.
2
3
4
5
1

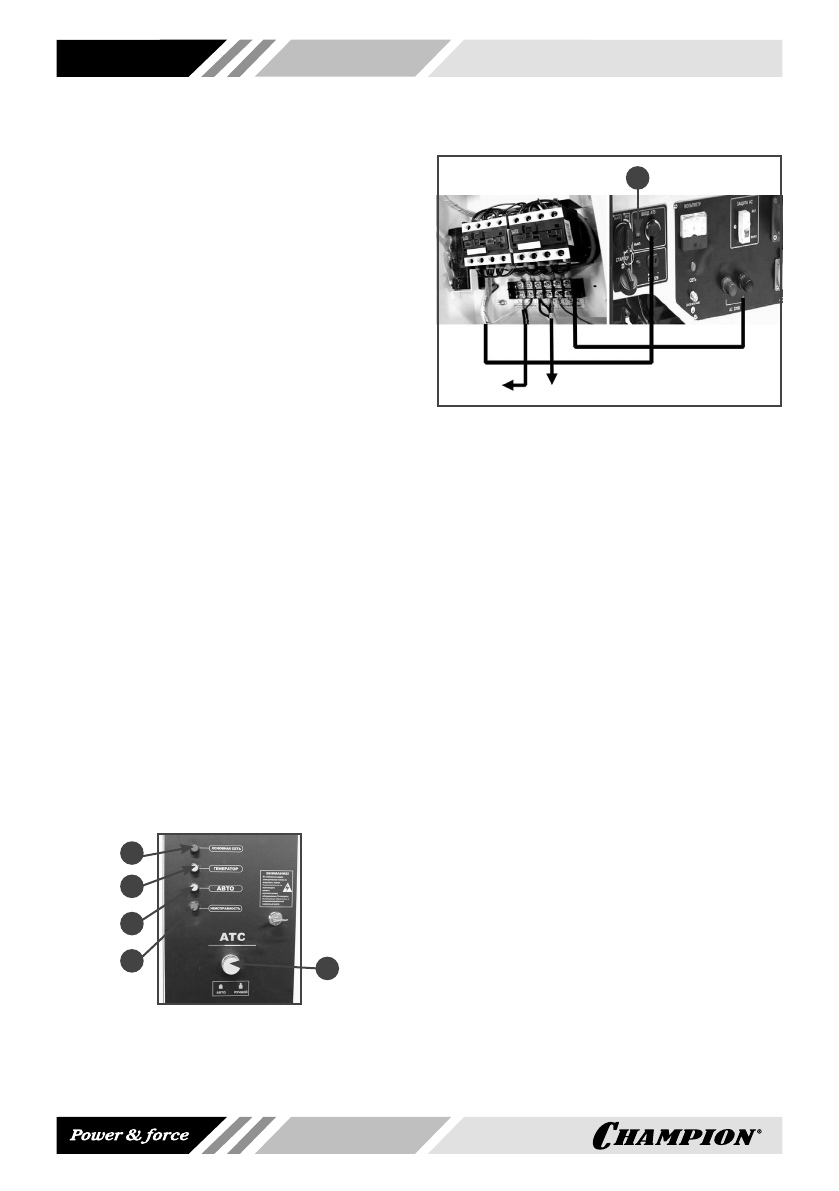

Рис. 11 Контрольная панель блока ATS
1. Выключатель ATS 2. Индикатор ошибок
3. Индикатор ATS 4. Индикатор генератора
5. Индикатор общей сети электроснабжения
Схема подключения блока ATS показана
на Рис. 12.
ПОТРЕБИТЕЛИ
ОСНОВНАЯ
СЕТЬ
1
Рис. 12 Схема подключения блока ATS
ПРИНЦИП РАБОТЫ БЛОКА ATS
После подключения блока ATS для уста-
новки/перевода генератора в автомати-
ческий режим работы установите выклю-
чатель (1) Рис. 12 в положение «ВЫКЛ».
Кнопку (1) Рис. 11 на панели блока уста-
новите в положение «АВТО».
Откройте топливный кран бензобака,
ключ зажигания установите в положение
«ВКЛ», выключатель сети генератора
установите в положение «ВКЛ».
Когда прекращается подача электро-
энергии от наружной сети, блок ATS не-
медленно активирует программу запуска.
Сначала, автоматически отключается со-
единение между нагрузкой пользователя
и общей сетью электроснабжения. Через
3-5 секунд блок ATS запускает двигатель
генератора и производит проверку рабо-
ты генератора.
При стабильной работе генератора блок
ATS через 12 секунд после запуска дви-
гателя соединяет генератор с потребите-
лями электроэнергии.
Когда возобновляется подача электроэ-
нергии от общей сети электроснабжения,
система производит проверку стабиль-
ности напряжения и частоты тока пода-
ваемой электроэнергии. Если параметры
подаваемой электроэнергии стабильны в
