8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис. 1, 2, 3.

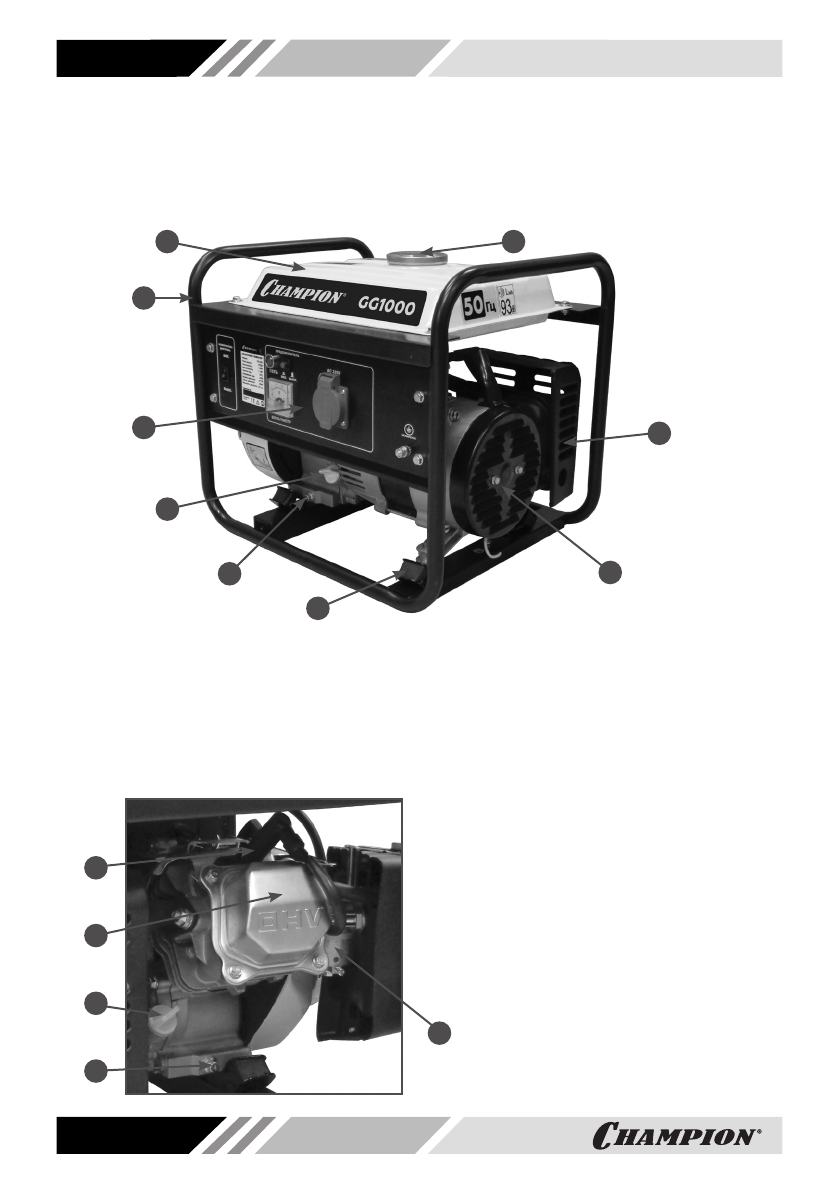

Рис. 1 Основные узлы и органы управления (общий вид)
1. Виброизолятор (4 шт.)
2. Пробка для слива масла с картера двигателя
(с обеих сторон двигателя)
3. Крышка-щуп маслозаливной горловины
(с обеих сторон двигателя)
4. Панель управления
5. Рама
6. Бак топливный
7. Крышка топливного бака
8. Глушитель
9. Генератор переменного тока
Рис. 2 Основные узлы и органы
управления (вид на крышку
клапанов)
1. Пробка для слива масла с картера
двигателя
(с обеих сторон двигателя)
2. Крышка-щуп маслозаливной
горловины
(с обеих сторон двигателя)
3. Крышка клапанов
4. Колпачок высоковольтного
провода
5. Карбюратор
2
3
4
1
6
5
7
9
8
5
2
3
4
1
Характеристики
