Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Газонокосилка бензиновая

|

  |

4

5

Инструкции

по применению

Устройство

1

  Травосборник (кроме ГКБ-510)

2

  Рукоятка верхняя

3

  Рычаг включения муфты движения

(кроме ГКБ-510)

4

  Рычаг тормоза

5

  Держатель рукоятки стартера

6

  Рукоятка стартера

7

  Рычаг управления воздушной заслонкой

8

  Винт-барашек

9

  Регулятор высоты кошения

10

  Рукоятка нижняя

11

  Отверстие выброса травы

с крышкой (только для ГКБ-510)

12

  Горловина заправки масла

13

  Крышка топливного бака

14

  Свеча зажигания с проводом

15

  Воздушный фильтр

16

  Колесо

17

  Кожух направляющий

18

  Вставка для мульчирования (кроме ГКБ-510)

19

  Крышка

20

  Отверстие

21

  Штуцер (для ГКБ-510СТ)

Газонокосилка  представляет  собой  изделие

для кошения травы, состоящее из корпуса, дви-

гателя  внутреннего  сгорания,  механизма  при-

вода  режущего  инструмента  и  самого  режущего

инструмента.
Двигатель  внутреннего  сгорания  –  одноцилин-

дровый,  четырехтактный,  бензиновый,  карбю-

раторный,  с  раздельными  системами  питания

и смазки.
Коленчатый вал, приводимый во вращение воз-

вратно-поступательным  движением  поршня,

передает крутящий момент на режущий инстру-

мент  через  ременную  передачу  (в  ГКБ-510  –

прямая передача). Такая конструкция облегчает

режим  работы  двигателя  при  повышенных  на-

грузках  на  режущий  инструмент,  особенно  при

контакте с препятствием.
Система  зажигания  состоит  из  маховика  с  ин-

дукционным элементом, блока зажигания, выра-

батывающего высоковольтный импульс, и свечи

зажигания.
В  качестве  режущего  инструмента  установлен

двухлопастной металлический нож. Для защиты

оператора  все  движущиеся  и  нагревающиеся

части привода закрыты корпусом.
Конструкция  изделия  позволяет  организовать

либо  выброс  срезаемой  травы  в  сторону,  либо

сбор  травы  в  травосборник  (кроме  ГКБ-510),

либо  мульчирование  (измельчение)  и  высыпа-

ние обратно на газон (кроме ГКБ-510).
В  косилках  ГКБ-460СТ  и  ГКБ-510СТ  реализова-

на  функция  самостоятельного  движения,  кото-

рая облегчает перемещение косилки по газону.

Сборка

При  любых  операциях  с  изделием  (сборка/

разборка,  снятие/установка  элементов,  за

-

правка  топливом  и  маслом,  очистка  режу

-

щего  инструмента  и  нижней  части  корпуса)

убедитесь, что двигатель остановлен и рычаг

тормоза  отпущен,  и  ОБЯЗАТЕЛЬНО  снимите

высоковольтный провод со свечи зажигания.

Соберите рукоятку:

`

установите рукоятку

10

 на изделие и прикре-

пите болтами к кронштейнам корпуса;

`

отщелкните ручки

8

 и установите верхнюю ру-

коятку

2

 в отверстия нижней части;

`

закрепите ее, защелкнув ручки

8

.

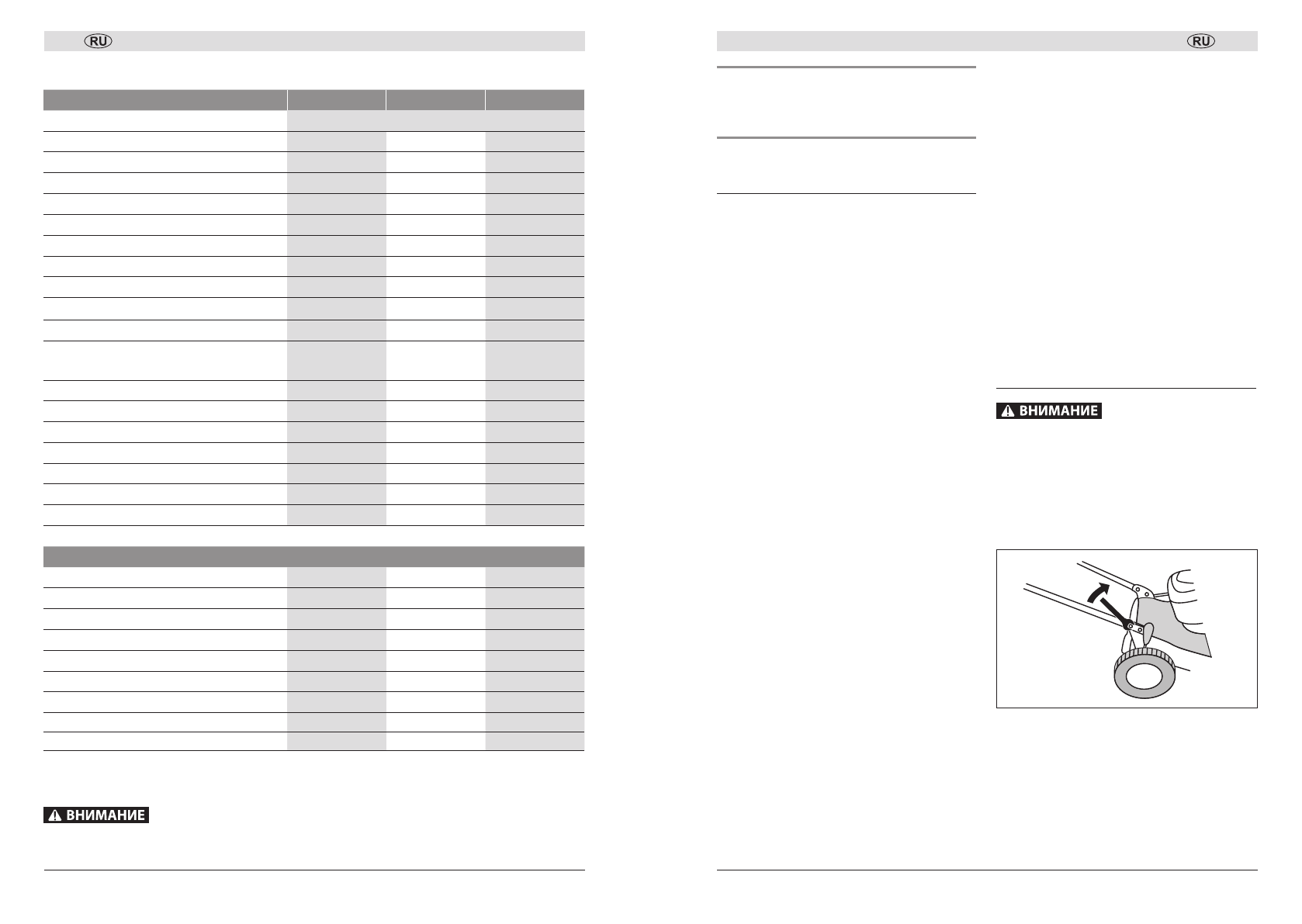

Вытяните трос стартера и пропустите его через

держатель

5

.

Убедитесь  в  отсутствии  повреждений  изделия  и  принадлежностей,  которые  могли  возник

-

нуть при транспортировании.

Технические характеристики

Артикул

ГКБ-510

ГКБ-460СТ

ГКБ-510СТ

Тип двигателя

одноцилиндровый, 4-тактный, воздушного охлаждения

Объем двигателя, см

3

139

139

139

Номинальная мощность двигателя, кВт/л.с.*

2.6/3.5

2.6/3.5

2.6/3.5

Частота вращения холостого хода, мин

-1

3600

3600

3600

Ширина обработки (длина ножа), мм

510

460

510

Высота кошения, мм

25…75

25…75

25…75

Количество ступеней кошения

5

5

5

Регулировка высоты кошения

центральная

центральная

центральная

Объем травосборника, л

–

50

50

Емкость топливного бака, л

1.2

1.2

1.2

Объем заправки масла, л

0.5

0.5

0.5

Режимы работы

выброс травы

выброс травы

сбор травы

мульчирование

выброс травы

сбор травы

мульчирование

Самоходное движение

нет

есть

есть

Тип привода режущего ножа

прямой

прямой

прямой

Уровень звуковой мощности (k=3), дБ

94.2

96

93.9

Уровень звукового давления (k=3), дБ

83

80.5

81.3

Среднеквадратичное виброускорение (k=1.5), м/с

2

3.87

3

4.5

Масса изделия / в упаковке, кг

26 / 29

32 / 35

33 / 36

Срок службы, лет

5

5

5

Комплект поставки

Газонокосилка

1 шт.

1 шт.

1 шт.

Рукоятка (верхняя и нижняя часть)

1 комп.

1 комп.

1 комп.

Кожух направляющий

1 шт.

1 шт.

1 шт.

Травосборник

–

1 шт.

1 шт.

Вставка для мульчирования

–

1 шт.

1 шт.

Ключ

1 шт.

1 шт.

1 шт.

Зажим

2 шт.

2 шт.

2 шт.

Инструкции по безопасности

1 экз.

1 экз.

1 экз.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

*  Указанная номинальная мощность двигателя – это средняя мощность стандартного серийного двигателя (при указанных оборотах), измеренная со-

гласно стандарту SAE J1349/ ISO 1585. Фактическая мощность серийно выпускаемых двигателей может отличаться от этой величины. Фактическая

мощность двигателя, установленного на модели, может зависеть от рабочей скорости, условий окружающей среды и других параметров.
