10

СБОРКА И ПОРЯДОК РАБОТЫ

4. СБОРКА ЭЛЕКТРИЧЕСКОЙ ГАЗОНОКОСИЛКИ

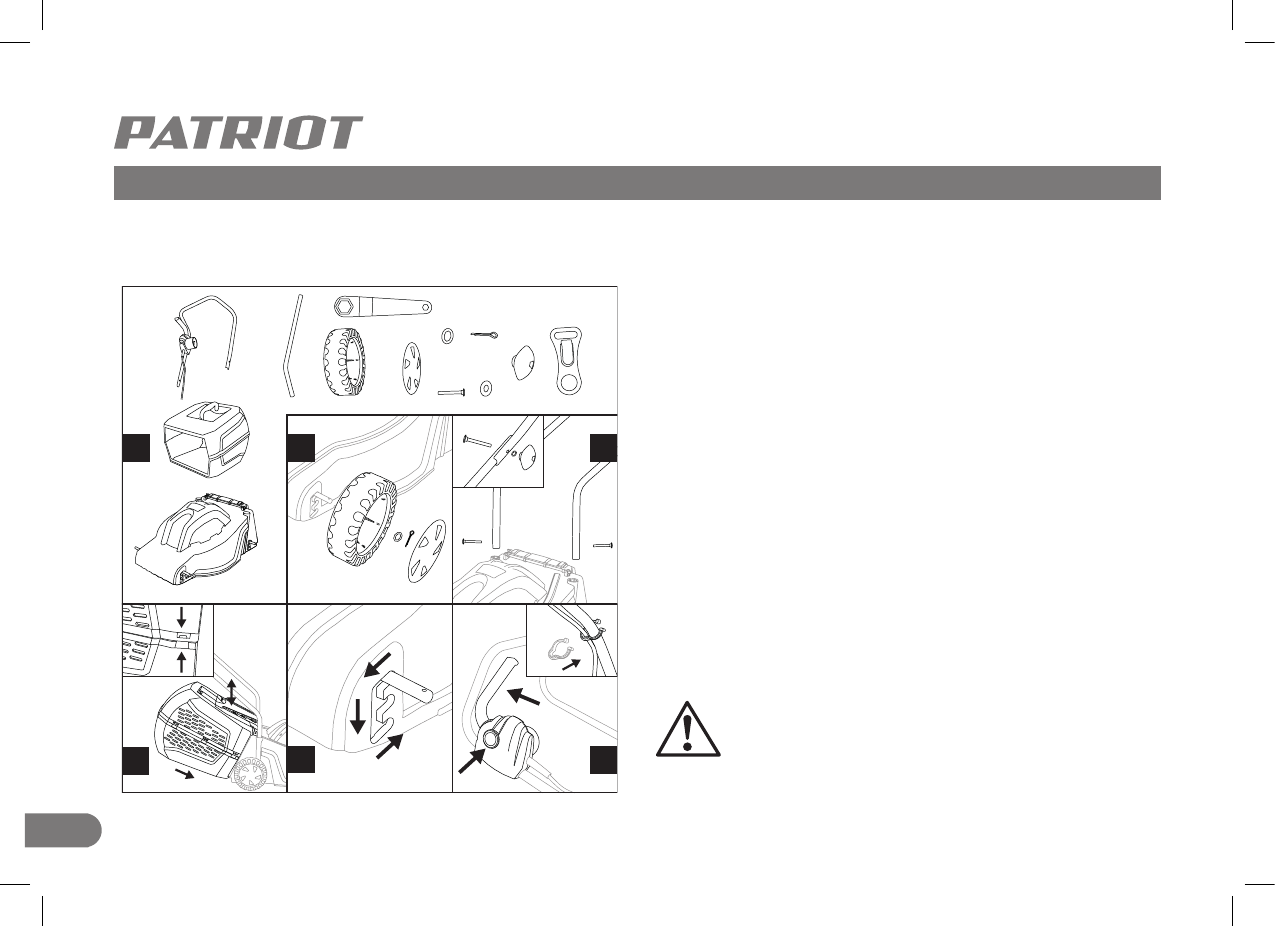

Сборка электрической газонокосилки

(Рис. 2)

Сборку производите согласно приложенной схеме (

Рис. 2

).

1.

Извлеките из коробки газонокосилку и сборочные детали. Про-

верьте комплектность (

Рис. 2А

).

2. Сборка колес.

  Установите колесо на ось, установите шайбу, за-

фиксируйте шплинтом, установите крышку колеса (

Рис. 2Б

).

3. Сборка рукоятки.

 ВВставьте две нижние части рукоятки в от-

верстия корпуса газонокосилки, задвиньте их до упора и закрепи-

тесаморезами.
Закрепите кабель фиксаторами - один на нижней рукоятке, второй

на верхней (

Рис. 2В

).

4. Сборка травосборника.

 Травосборник состоит из двух пласт-

массовых частей
- выровняйте обе части, соедините, надавите и защелкните обе части.

Установка травосборника на газонокосилке

Поднимите подпружиненную заднюю крышку и наденьте травос-

борник на выступы. Опустите крышку, чтобы закрепить контейнер

в рабочем положении (

Рис. 2Г

).

5. Регулировка высоты скашивания.

Выдвинете колесную ось и установите ее в нужный по высоте паз

(

Рис. 2Д

).

6. Включение газонокосилки.

ВНИМАНИЕ!

Кабель должен быть закреплен на изделии

до подключения газонокосилки к сети питания.

Закрепите кабель на газонокосилке. Нажмите на кнопку фиксатор

(№1, Рис. 2Е), а затем нажмите на рычаг (скобу) включения (№2, Рис. 2Е).

1

2х

4х

4х

1х

4х

2х

4х

1х

2

4х

2х

А

Б

В

Д

Е

Г

Рис. 2
