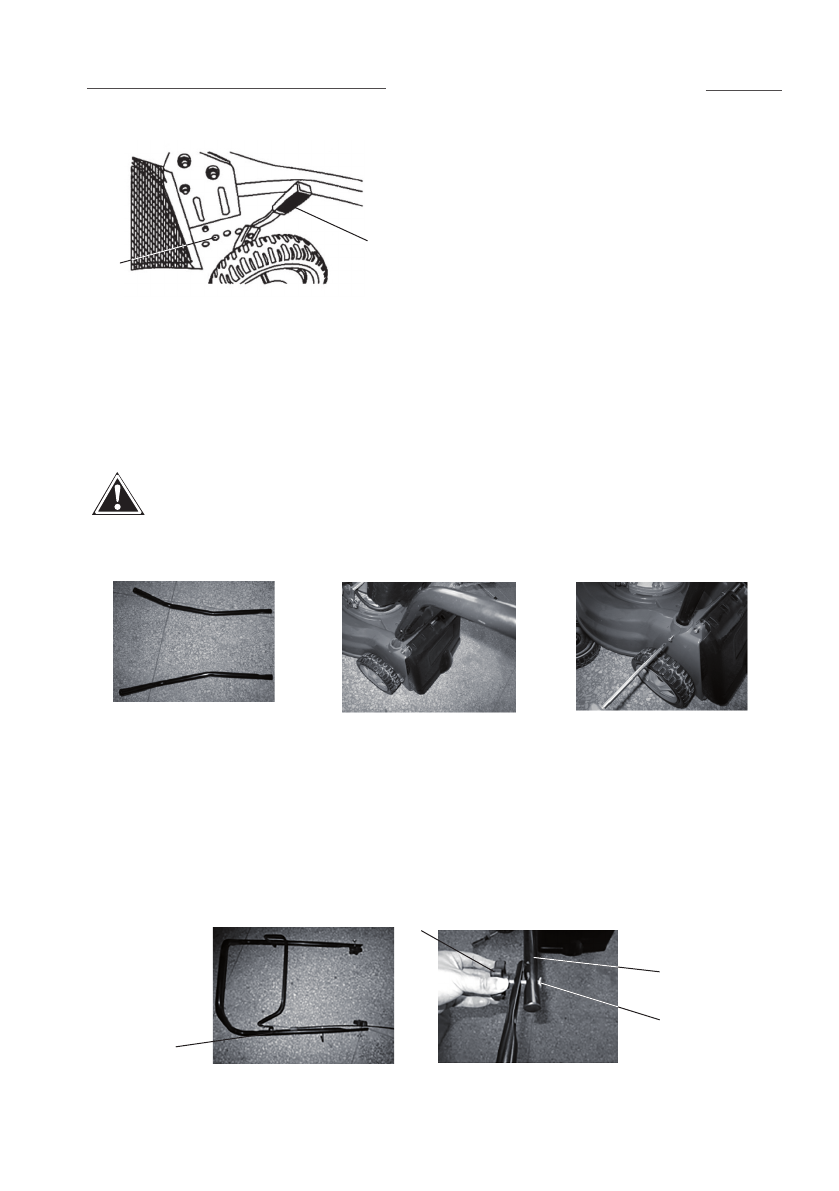

фиксированных положений. Для изменения высоты скашивания (см. рис.2):
- оттяните рычаг (рис.2 поз.1) от корпуса газонокосилки;
- установить ось рычага в нужное отверстие корпуса (рис.2 поз.2).
Позиция, промаркированная цифрой 1 (на корпусе ГКБ) – минимальное (20
мм) расстояние ножа от поверхности. Позиция 5 – максимальное (60 мм) рас
-
стояние.
Внимание!
Все 4-е колеса должны быть установлены в одни и те же от
-
верстия кронштейнов. Таким образом устанавливается глубина реза.
6.2 Установка штанг (левой и правой) рукоятки управления см. рис.3
Вставить нижнюю часть штанги в отверстие корпуса, совместив крепёжные
отверстия и закрепить винтами.
6.3 Крепление рукоятки управления (рис.4 поз.1) с рычагом к штангам (рис.5
поз.2). Порядок сборки показан на рис.4 и 5 Совместив крепёжные отверстия
штанг и рукоятки, вставить болты (рис.5 поз.3) и зафиксировать их гайками-ба
-
рашками (рис.5 поз.4).
рис.3
1 –
рычаг переустановки колеса;
2–
отверстия фиксации рычага.
рис.2
1
2
рис.4
рис.5
1
2
3
4
