82

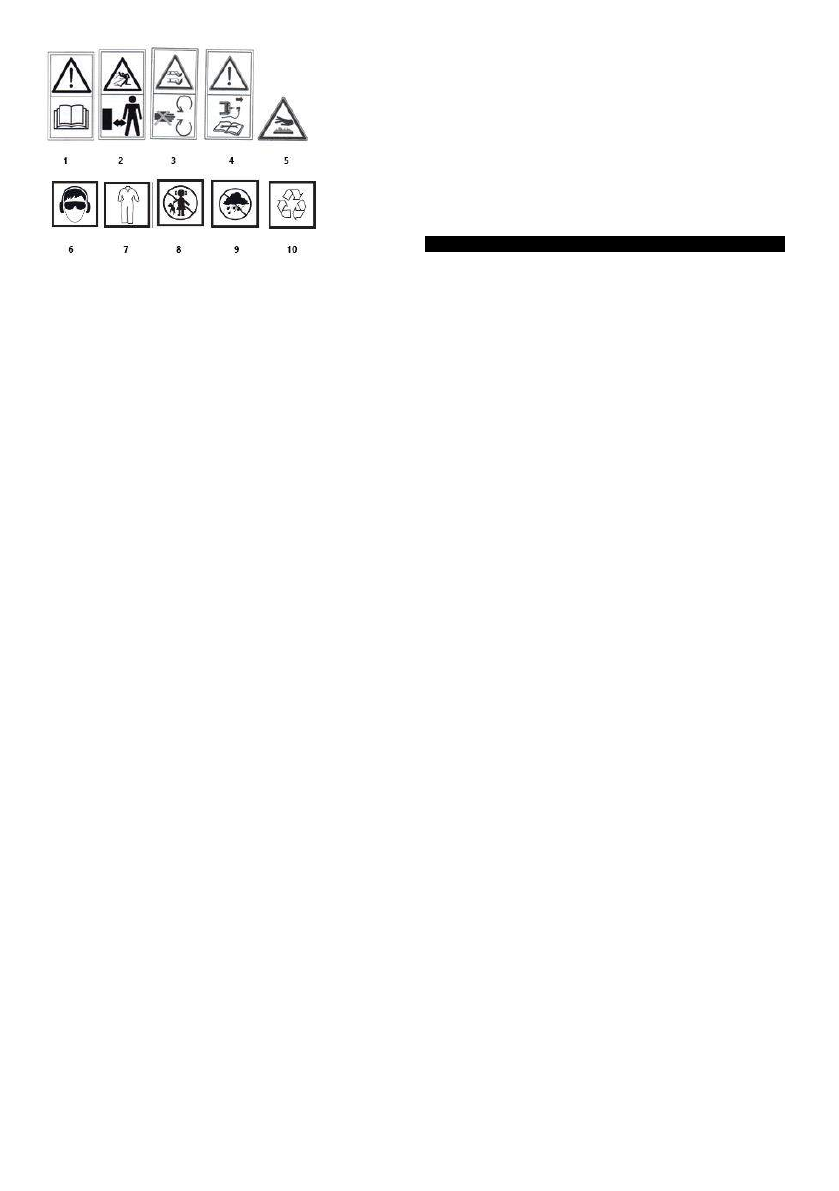

Explication des pictogrammes

utilisés





1.



AVERTISSEMENT: LISEZ LES INSTRUCTIONS D'UTILISATION!

2.



AVERTISSEMENT: GARDER HORS DE LA

PORTÉE

 D'UNE AUTRE

PERSONNE!

3.



AVERTISSEMENT: GARDEZ LES MAINS ET LES PIEDS

À



L'ÉCART



DES LAMES!

4.



Arrêtez

 le moteur et retirer les

étincelles

 fiches fils avant de

commencer toute entretien ou

réparation

 travaux

5.



Gardez une distance

sécuritaire

 de la surface chaude

6.



Utiliser un

équipement

 de protection individuelle (lunettes de

sécurité,

 protection auditive)

7.



Utilisez des

vêtements

 de protection

8.



Gardez les enfants loin de l' outil

9.



Protéger

 le dispositif contre l'

humidité



10.



Recyclage





CONSTRUCTION ET APPLICATION



L'  essence  pelouse  tondeuse  est  un  dispositif  alimenté  par  un  à

quatre  temps  interne  combustion  du  moteur  .  L'  essence  pelouse

tondeuse est utilisé pour la tonte des pelouses dans la maison des
jardins aussi bien que de plus grandes zones plantées d' herbe , par

exemple  .  terrains  de  sport  et  zones  de  loisirs  .  Couper  l'  herbe
recueillie  est  en  le  panier  sur  l'  herbe  .  Seulement  utiliser  des

accessoires  qui  sont  appropriés  pour  votre  appareil  et

suivez  les

instructions  dans  le  fonctionnement  manuel.  L'  essence  pelouse

tondeuse est destinée uniquement pour amateur utilisation .






ATTENTION!  Ne  pas  utiliser  le  dispositif  contraire

à

  son

intention l' utilisation.







DESCRIPTION DES PAGES GRAPHIQUES



La

numérotation

  ci-dessous  fait

référence

  aux  composants  de  l'

appareil

illustrés

 sur les pages graphiques de ce manuel.



1.



Poignée supérieure



2.



Levier de frein moteur

3.



Écrou de fixation de la poignée



4.



Couvercle d' éjection arrière



5.



Poignée inférieure



6.



Le bouchon de remplissage de carburant

7.



Levier de starter

8.



Boîtier de filtre à air



9.



Le bouchon de remplissage d' huile

10.



Corde de démarrage



11.



Roue de route

12.



Levier de réglage de la hauteur de coupe .



13.



Récupérateur d' herbe



14.



Huile niveau indicateur

15.



Bouchon de vidange d' huile

16.



Couteau de coupe

17.



Boulon de montage du couteau de coupe

18.



Filtre à air .



19.



Spark Plug fil .

20.



Bougie d' allumage

21.



Spark Plug clé



22.



Spark Plug contacts .

* Il peut y avoir des

différences

 entre le dessin et le produit.







ÉQUIPEMENT

 ET ACCESSOIRES



1.



Récupérateur d' herbe

- 1 pc .

2.



Poignée inférieure

- 1 pc .

3.



Poignée supérieure

- 1 pc .

4.



Support de corde de départ

- 1 pc .

5.



Clips - 2 pcs .

6.



Boulons , écrous , vis

- 1 jeu .

PRÉPARATION

 AU TRAVAIL



ATTENTION!  Ne  pas  utiliser  l'essence  tondeuse  sans  l'  herbe
receveur

à

 l'

arrière



décharge

 couvercle

soulevé.







ATTENTION! Tous les entretien, les

réparations,

 les ajustements

et les travaux de

préparation

 des

activités

 doivent

être



réalisées



avec le moteur

éteint.







MONTAGE DE LA

POIGNÉE





Placez la poignée inférieure ( 5 ) dans le carter de la tondeuse et

( Fig. A ) et fixez -la avec les vis fournies ( Fig. B ) .



Fixez la poignée supérieure ( 1 ) à la poignée inférieure ( 5 ) à l'

aide des vis et des écrous à oreilles fournis

 ( Fig. C ) .



Installez la poignée de corde de démarrage sur le côté droit de la

poignée supérieure ( 1 ) et passez la corde de démarrage ( 1 0 ) à
travers la poignée.





Attacher la direction par câble pour le guidon avec les pinc

es

prévues ( Fig. D ) .







ATTACHER LE PANIER D'HERBE





Placez la poignée inférieure ( 5 ) dans le carter de la tondeuse et

( Fig. A ) et fixez -la avec les vis fournies ( Fig. B ) .



Fixez la poignée supérieure ( 1 ) à la poignée inférieure ( 5 ) à l'

aide des vis et des écrous à oreilles fournis ( Fig. C ) .





Installez la poignée de corde de démarrage sur le côté droit de la

poignée supérieure ( 1 ) et passez la corde de démarrage ( 1 0 ) à
travers la poignée.





Attacher l

a direction par câble pour le guidon avec les pinces

prévues ( Fig. D )

 .

Le bac de ramassage est maintenu en place par la force du ressort de la
protection d'

éjection



arrière.

 L' herbe receveur a une pratique comptable

poignée

 pour vider ce de l' herbe

coupée.







ATTENTION!  Toujours  se  assurer  que  l'  herbe  receveur  est
correctement

attaché.







RÉGLAGE

 DE LA HAUTEUR DE COUPE



Placez  la  poignée  inférieure  ( 5  ) dans  le  carter  de  la  tondeuse  et  (

Fig. A ) et fixez -la avec les vis fournies ( Fig. B ) .



Fixez la poignée supérieure ( 1 ) à la poignée inférieure ( 5 ) à l'

aide des vis et des écrous à oreilles fournis ( Fig. C ) .





Installez la poignée de corde de démarrage sur le côté droit de la

poignée supérieure ( 1 ) et passez la corde de démarrage ( 1 0 ) à
travers la poignée.





Attacher la direction par câble pour le guidon avec les pinces

prévues ( Fig. D ) .







ATTENTION! La hauteur de coupe est

réglée



simultanément

 sur les

quatre roues

routières.







REMPLISSAGE D'HUILE MOTEUR







ATTENTION!  Ne  commencez  pas

à

  l'essence  tondeuse  sans

huile, ce

départ

 sera endommager le moteur.
