12
9. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность газонокосилки приведена в Таблице 1.
ТАБЛИЦА 1. Комплектность газонокосилки
Наименование
LM4627
LM4630
LM5131
Газонокосилка
1 шт.
1 шт.
1 шт.
Руководство по эксплуатации
1 шт.
1 шт.
1 шт.
Травосборник
1 шт.
1 шт.
к-т**
Заглушка для мульчирования*
1 шт.
1 шт.
1 шт.
Желоб бокового выброса
1 шт.
1 шт.
1 шт.
*установлена в заднем отверстии деки
**-травосборник модели LM5131 поставляется в разобранном положении и состоит из 2
частей. Для сборки необходимо соединить верхнюю и нижнюю части.
верхнюю рукоятку (G) в рабочее положе
-
ние. Затягивайте зажимы (F) до фикса
-
ции верхней и нижней рукояток в соответ
-
ствующих положениях.
7. Для установки троса ручного стартера,
сначала необходимо задействовать ры
-
чаг остановки двигателя (Н). Медленно
потяните ручку стартера (I) и заправьте
трос стартера в направляющую (J).
8. Закрепите тросы на рукоятке, при помо
-
щи держателей (К).

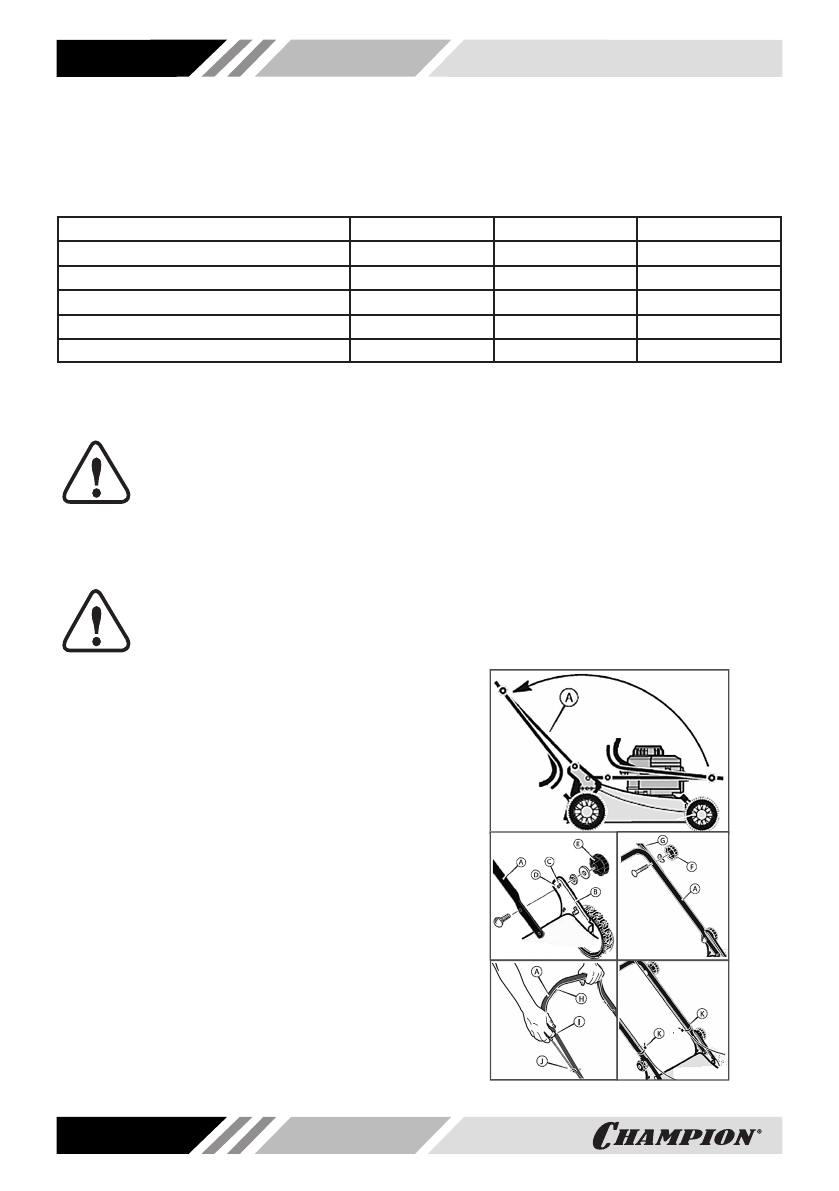

Рис. 2 Сборка газонокосилки
ВНИМАНИЕ!
Производитель оставляет за со
-
бой право без предварительного
уведом ления вносить изменения
в комплектность.
Газонокосилка поставляется в практически
собранном состоянии.
ВНИМАНИЕ!
Перед началом сборки газоноко
-
силки необходимо в обязатель
-
ном порядке надеть защитные
очки (защитный экран) и перчатки.
Для сборки газонокосилки:
1. Извлеките газонокосилку из коробки и
проверьте ее на предмет механических
повреждений.
2. Удалите защитное покрытие.
3. Установите нижнюю часть A рукоятки в
рабочее положение (Рис. 2).
4. В скобе рукоятки (В) имеется два кре
-
пежных отверстия (Рис. 2). Используйте
отверстие (С) для крепления рукоятки в
верхнем положении. Используйте отвер
-
стие (D) для крепления рукоятки в ниж
-
нем положении.
5. Закрепите отверстие в любом из отвер
-
стий (С) или (D), в соответствии с рисун
-
ком. Закрутите зажимы (Е) до фиксации
нижней части рукоятки.
6. Снимите зажимы (F) и крепежные эле
-
менты с нижней рукоятки (А). Установите
