8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис.1.

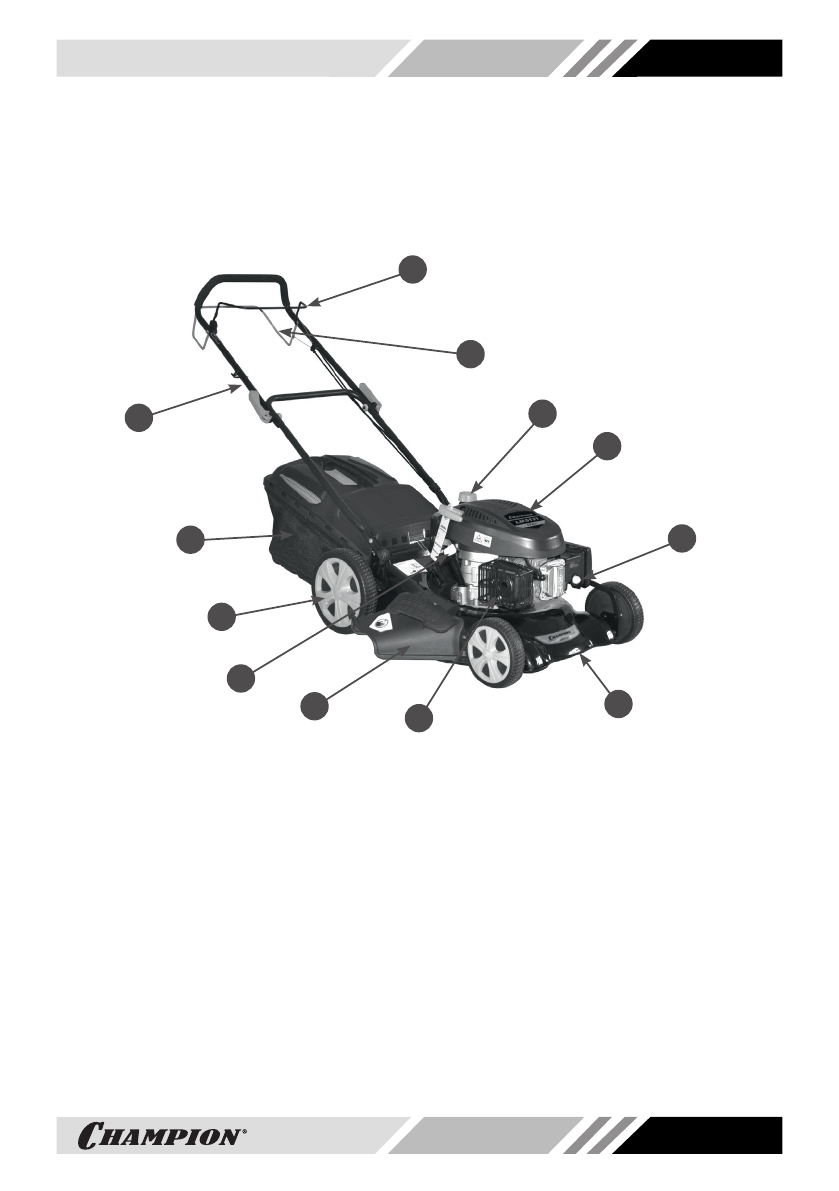

Рис.1 Расположение основных узлов и органов управления
1. Корпус газонокосилки (дека)
2. Двигатель
3. Крышка топливного бака
4. Рукоятка рабочая
5. Рычаг остановки двигателя с тросом
управления.
6. Рычаг привода хода с тросом управления
7. Травосборник
8. Колеса
9. Крышка-щуп маслозаливной горловины
10. Глушитель
11. Насос ручной топливный
12. Желоб для выброса травы.
7
8
9
12
10
1
11
2
3
4
6
5
ПРИНЦИП РАБОТЫ ГАЗОНОКОСИЛКИ
Принцип работы газонокосилки заключается в следующем. При запуске двигателя (ры
-
чаг остановки двигателя нажат) коленчатый вал начинает вращаться, вместе с ним
начинает вращаться нож, закрепленный на валу с помощью адаптера.
При нажатии на рычаг привода хода включается редуктор, и крутящий момент от ко
-
ленчатого вала двигателя через ремень привода и редуктор передается на задние ко
-
леса газонокосилки.
