12
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис. 1, 2.

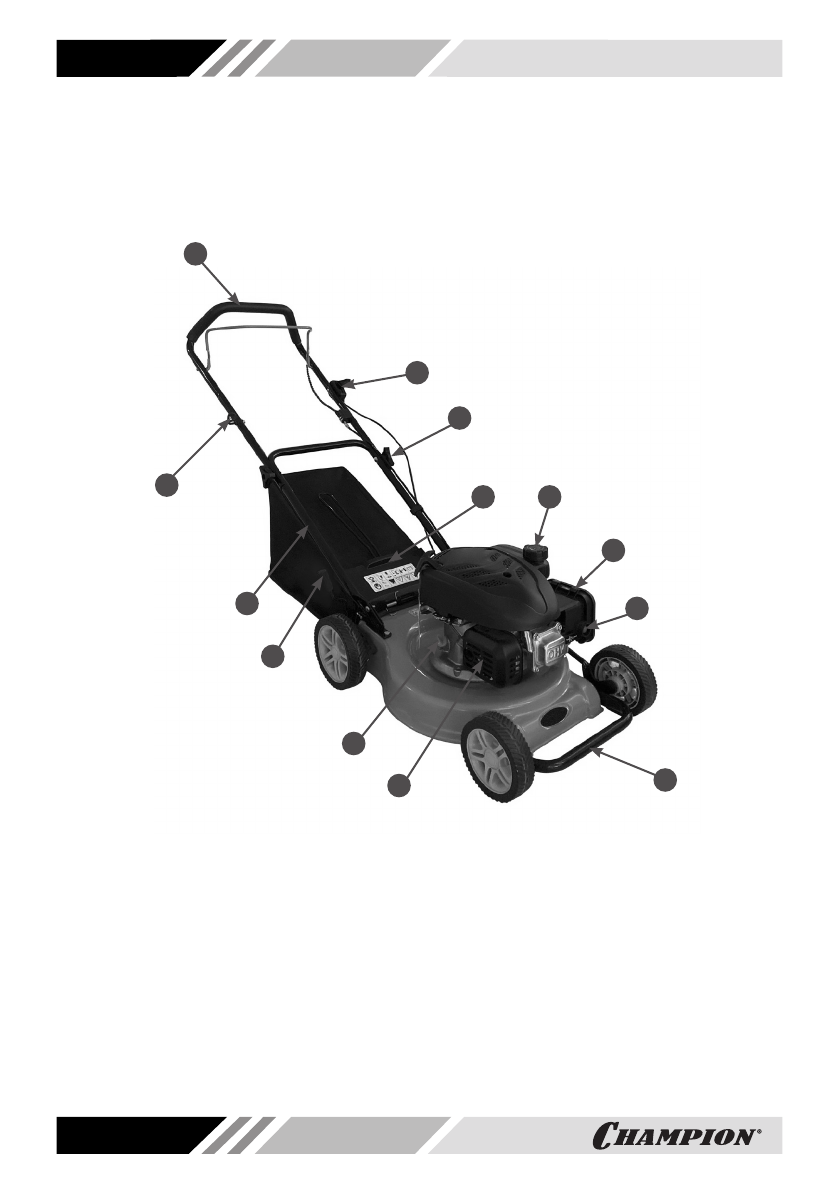

Рис. 1 Расположение основных узлов и органов управления (вид справа)
1. Глушитель
2. Крышка-щуп маслозаливной горловины
3. Рычаг регулировки высоты кошения
4. Рукоятка рабочая нижняя часть
5. Кронштейн для крепления ручки стартера
6. Рукоятка рабочая верхняя часть
7. Рычаг газа
8. Гайка крепления рабочей рукоятки (2 шт.)
9. Крышка деки задняя
10. Крышка топливного бака
11. Корпус воздушного фильтра
12. Насос ручной топливный
13. Бампер
2
13
3
1
5
4
6
8
10
9
11
12
7
