12

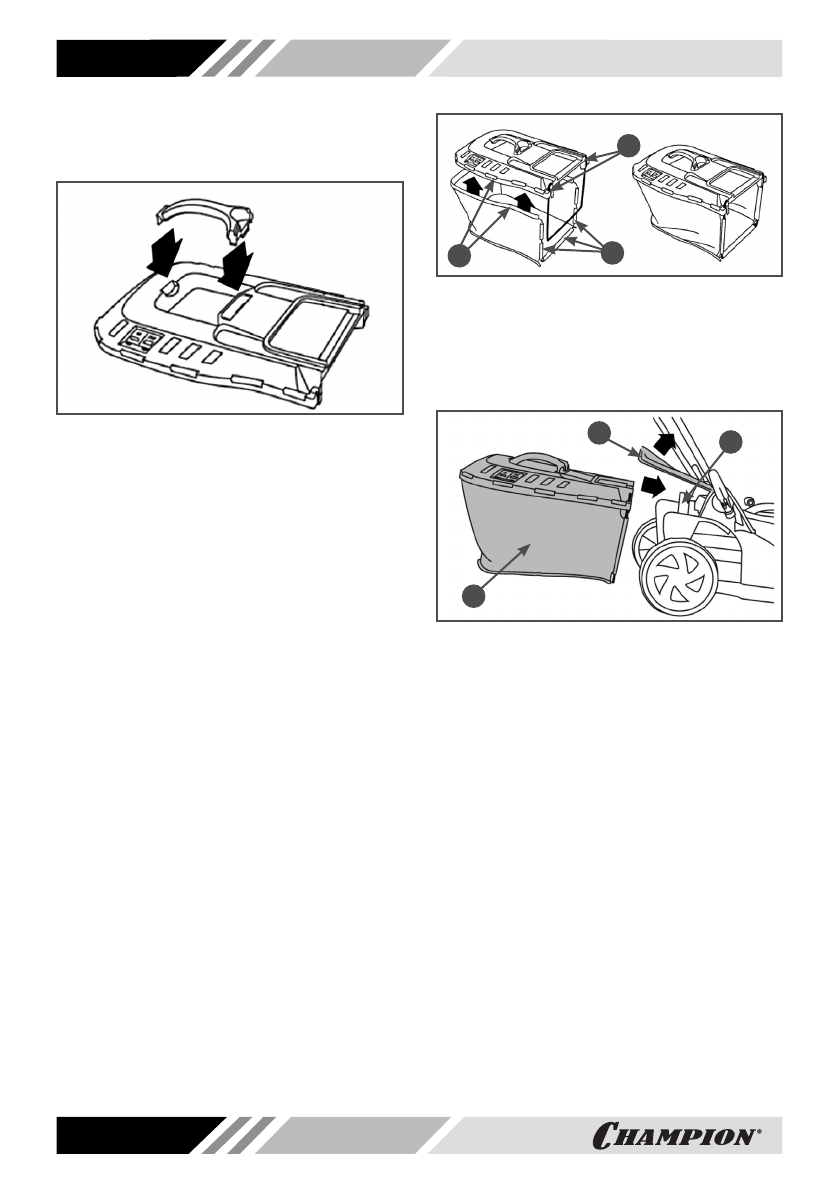

6.  Соберите травосборник. Для этого:

•  Установите  ручку  травосборника

(Рис. 5).

Рис. 5 Установка ручки травосборника

•  Установите  металлическую  скобу

травосборника  1  как  показано  на

Рис. 6.

•  Соедините  нижнюю  и  верхнюю

часть  травосборника  при  помощи

специальных защелок 3 (Рис. 6).

•  Закрепите скобу 1 фиксаторами 2.

1

2

3

Рис. 6 Сборка травосборника

1. Скоба 2. Защелки 3. Фиксаторы

7.  Поднимите  заднюю  крышку  деки  1  и

установите травосборник 3 на специ

-

альные выступы 2 на корпусе газоно

-

косилки, как показано на Рис. 7.

1

2

3

Рис. 7 Установка травосборника

1. Крышка задняя 2. Выступ 3. Травосборник
