8. СБОРКА

КОМПЛЕКТНОСТЬ

Комплектность газонокосилки приведена

в Таблице 1.

ТАБЛИЦА 1. Комплектность*

газонокосилки

Наименование

Кол-во

Газонокосилка

1 шт.

Рукоятка рабочая верхняя

часть

1 шт.

Руководство по эксплуатации

1 шт.

Ручка травосборника

1 шт.

Травосборник верхняя часть

1 шт.

Травосборник нижняя часть

1 шт.

Фиксатор кабеля включения

1 шт.

Фиксатор крепления рукоятки

2 к-та

Кронштейн кабеля**

1 шт.

(*)   Производитель оставляет за собой пра

-

во  без  предварительного  уведомления

вносить изменения в комплектность

(**) Установлен  на  верхней  части  рабочей

рукоятки

Газонокосилка  поставляется  в  практиче

-

ски собранном состоянии.
Для сборки устройства выполните следу

-

ющее:
1.  Извлеките  из  упаковки  содержимое.

Распакуйте все детали и положите их

на  ровную  устойчивую  поверхность.

Удалите все упаковочные материалы.

Убедитесь,  что  содержимое  упаковки

соответствует  комплектности  устрой

-

ства,  а  повреждения  отсутствуют.

При  обнаружении  некомплектности

или  повреждений  обратитесь  в  тор

-

гующую  организацию,  где  приобрели

устройство.

2.  Установите  нижнюю  часть  рабочей

рукоятки в рабочее положение.

3.  Совместите  верхнюю  и  нижнюю  ча

-

сти  рукоятки  так,  чтобы  совпали  от

-

верстия  и  соедините  их  при  помощи

эксцентриковых фиксаторов (Рис. 2).

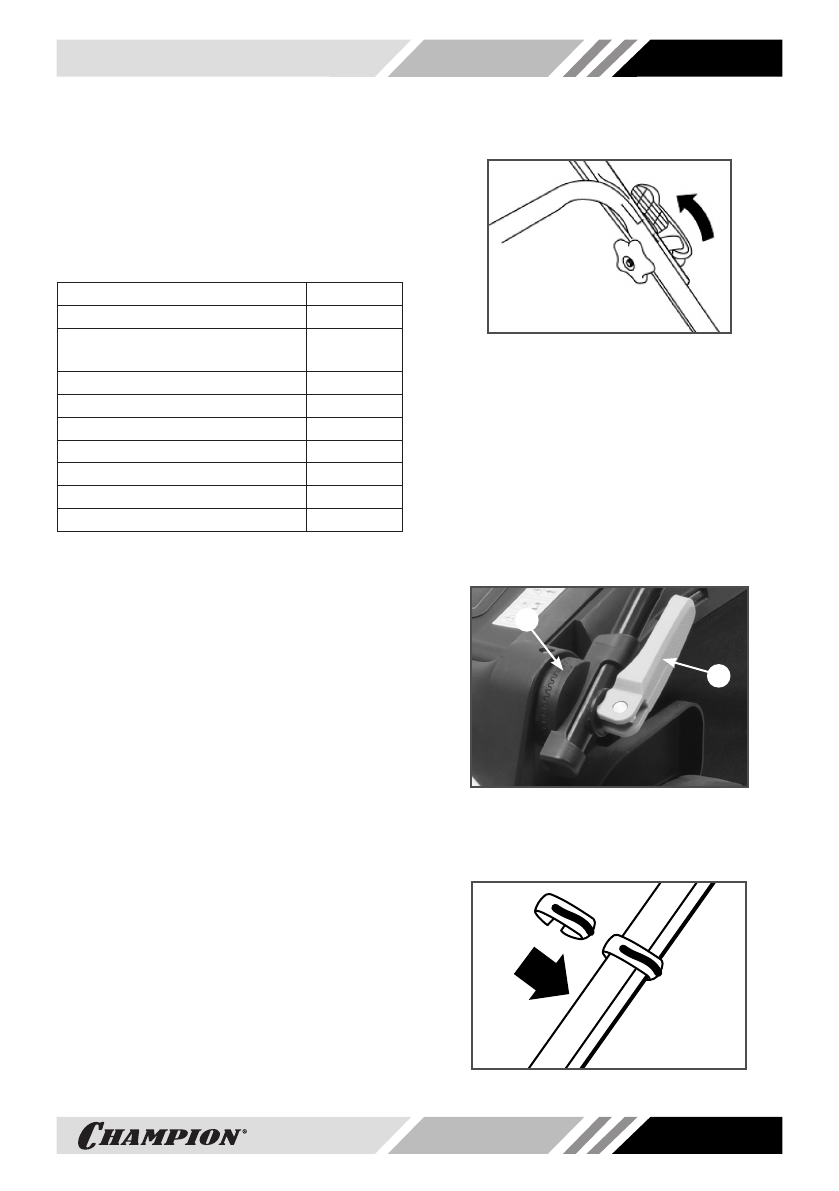

Рис. 2 Соединение верхней

и нижней части рукоятки

4.  Установите  требуемую  высоту  руко

-

ятки при помощи зубчатого основания

рукоятки  1  (Рис.  3).  Для  этого  отвер

-

ните  рычаг  эксцентрикового  фикса

-

тора  2,  отсоедините  основание  1  от

корпуса  газонокосилки  и  установите

его в требуемое положение, затем за

-

верните  рычаг  2  (Рис.  3).  Повторите

действия  со  вторым  основанием  ру

-

коятки.

2

1

Рис. 3 Установка высоты рабочей рукоятки

1. Основание рукоятки 2. Рычаг фиксатора

5.  Закрепите  кабель  включения  фикса

-

тором (Рис. 4).

     Рис. 4 Крепления кабеля включения
