11

ПРИНЦИП РАБОТЫ

ГАЗОНОКОСИЛКИ

Крутящий момент от шкива, установлен

-

ного на якоре электродвигателя, переда

-

ется  через  ременную  передачу  на  шкив

ведомого  вала  с установленным на нем

ножом.  Поток  воздуха,  создаваемый  ло

-

пастями ножа, поднимает траву и, после

срезания  травы  вращающимся  ножом,

выбрасывает  срезанную  траву  в  травос

-

борник (Рис. 2).

8.СБОРКА

Комплектность  газонокосилки    приведе

-

на в Таблице 1.

ТАБЛИЦА 1. Комплектность*

газонокосилки

Наименование

Модель

EM3313

Газонокосилка

1 шт.

Руководство по эксплуатации

1 шт.

Травосборник

1 шт.

Ручка травосборника

1 шт.

Болт, шайба, гайка крепления

2 к-та

Кронштейн кабеля

1 шт.

(*)  Производитель оставляет за

собой право без предварительного

уведомления вносить изменения в

комплектность

Газонокосилка  поставляется  в  практиче

-

ски собранном состоянии.

ВНИМАНИЕ!

Перед  началом  работ  пере

-

оденьтесь  в  рабочую  одежду,

оденьте защитные очки и пер

-

чатки.

Для  сборки  устройства  необходимо  вы

-

полнить следующее:
1.  Извлечь из упаковки содержимое.
2.  Собрать  и  установить  рабочую  руко

-

ятку. Для этого:

•

установите  стойки  нижней  части  ра

-

бочей  рукоятки  в  гнезда  на  корпусе

газонокосилки,  нажмите  кнопку  ре

-

гулировки  высоты  1,  чтобы  можно

было  вставить  стойку,  и  убедитесь,

что обе стойки закреплены на одина

-

ковой высоте 2 (Рис. 3A);

•

оденьте  на  верхнюю  часть  рабочей

рукоятки кронштейн 1 (Рис. 3B);

•

установите  верхнюю  часть  рабочей

рукоятки 2 напротив стоек так, чтобы

совпали  отверстия  и  соедините  их

при  помощи  болтов  3  и  гаек  4  (Рис.

3B);

•

установите  кабель  включения  и  за

-

фиксируйте  его  зажимами  крепле

-

ния (Рис. 3C).

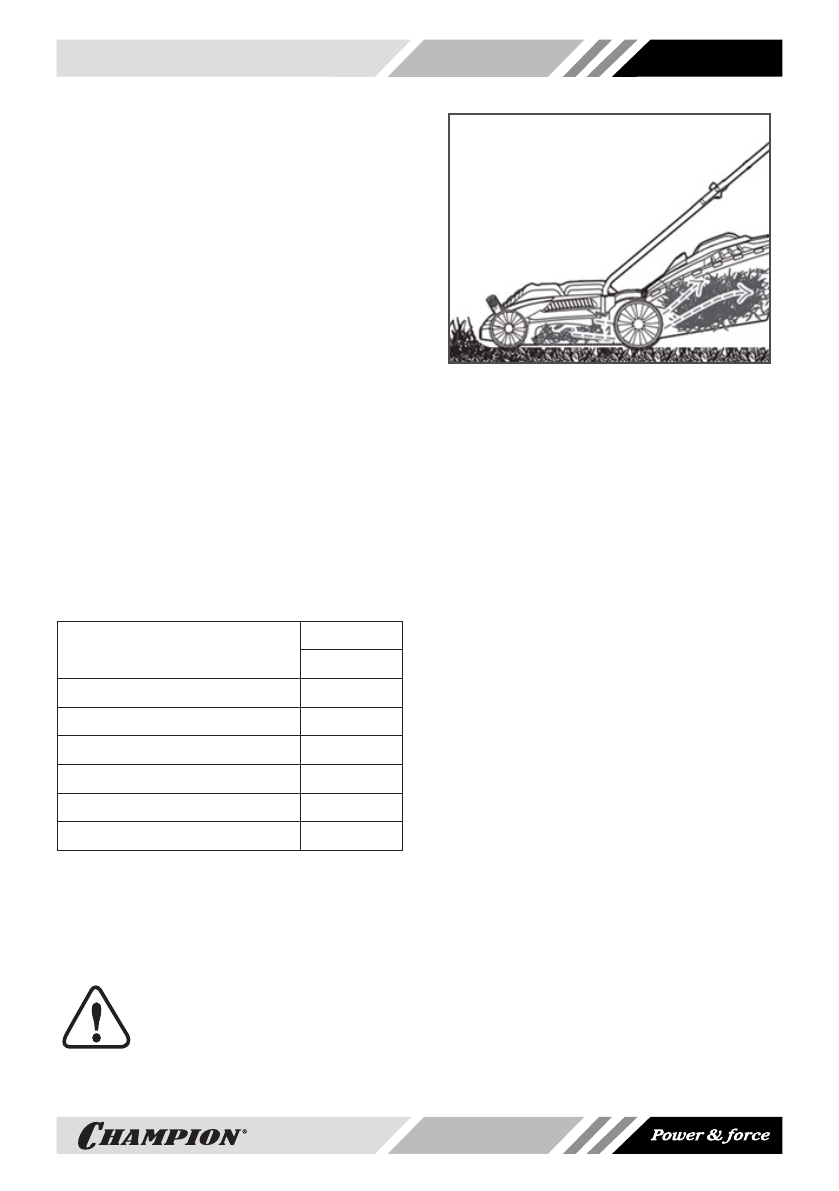

Рис. 2 Движение травы при скашивании
