10
7.ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис.1.

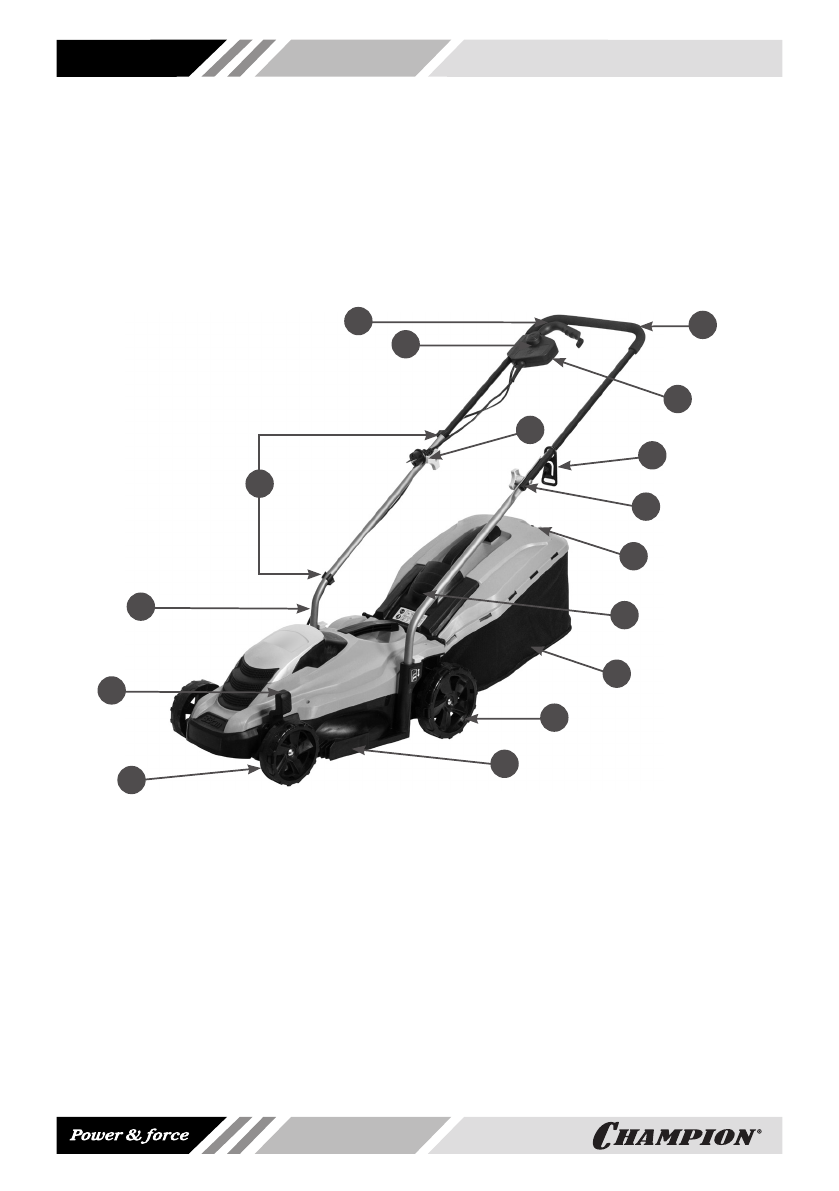

Рис. 1 Основные узлы и органы управления газонокосилки EM3113
1. Стойка рабочей рукоятки
2. Зажимы кабеля включения
3. Кнопка блокировки рычага выключателя
4. Рычаг выключателя
5. Рукоятка рабочая
6. Блок выключателя
7. Кронштейн кабеля
8. Вилка
9. Крепеж рабочей рукоятки
10. Индикатор заполнения травосборника
11. Крышка деки задняя
12. Травосборник
13. Колесо заднее
14. Корпус (дека) газонокосилки
15. Колесо переднее
16. Рычаг регулировки высоты скашивания
3
4
5
6
7
8
9
10
11
12
13
1
16
14
15
2
