КОСИЛКА ДЛЯ ВЫСОКОЙ ТРАВЫ BC26 С МЕХАНИЧЕСКОЙ

ТРАНСМИССИЕЙ Руководство по эксплуатации

Номер по каталогу 501513

6

Формуляр №F093014A

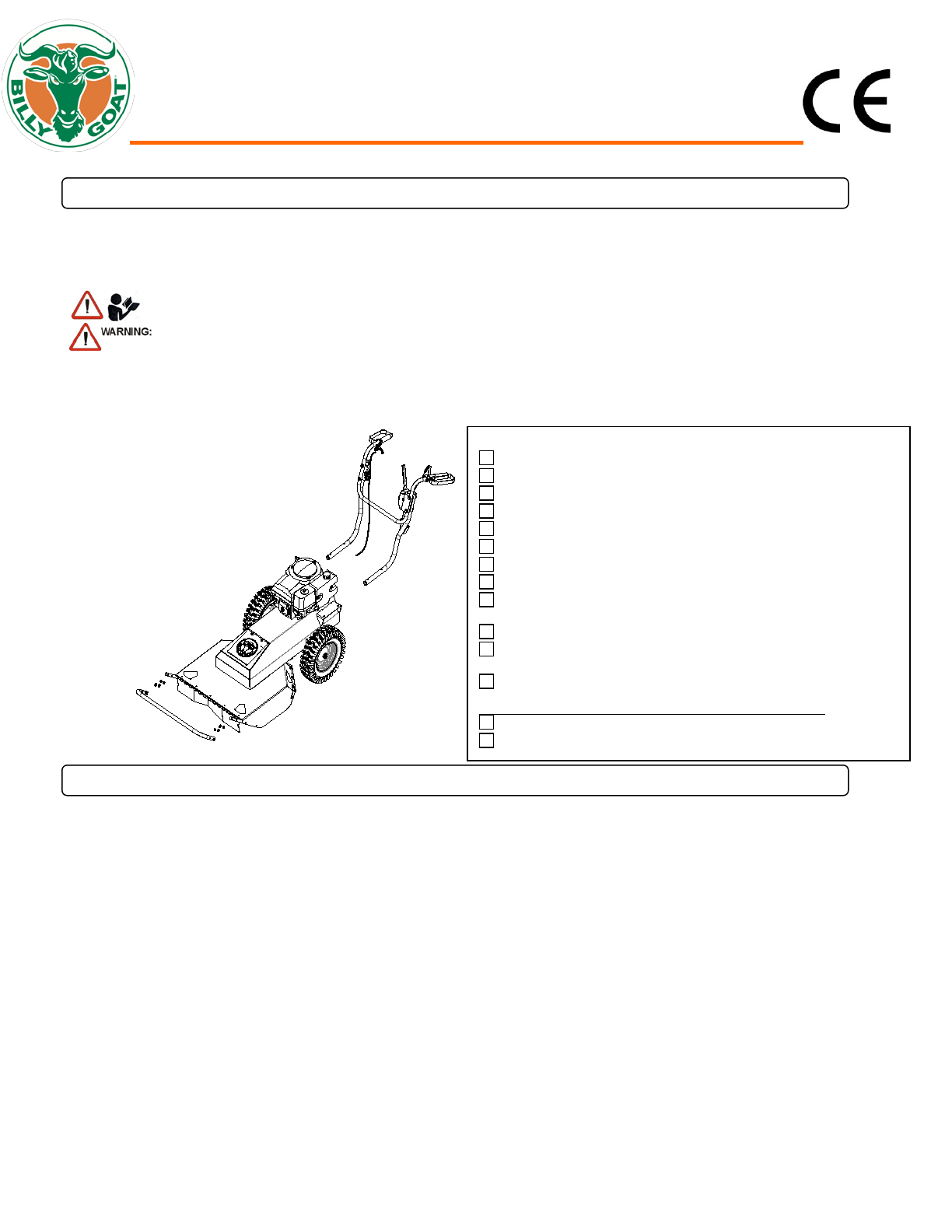

УПАКОВОЧНЫЙ ЛИСТ

Самодвижущаяся  косилка  для  высокой  травы  BILLY GOAT

®

BC  с  механической  трансмиссией  поставляется  в  одной  коробке  в

полностью собранном виде за исключением верхней рукоятки и передней защитной дуги. Крепеж для рукоятки и защитной дуги

временно установлен в нижнюю рукоятку и в переднюю часть платформы. Крепеж для троса дроссельной заслонки расположен

на кронштейне правой рукоятки.

ОЗНАКОМЬТЕСЬ

со всеми инструкциями по технике безопасности перед сборкой машины.

ПАКЕТ С ДЕТАЛЯМИ И ИНСТРУКЦИЯ ПО СБОРКЕ

Гарантийный  талон  № по  кат. 400972,  руководство  по  эксплуатации  № по  кат. 501513,  инструкции  по  технике  безопасности  и

гарантийные условия № по кат. 100296, декларация о соответствии № по кат. 501506.

СБОРКА

ПРИМЕЧАНИЕ:

позиции, указанные в скобках, можно сверить по чертежам и перечню деталей на страницах 14-21.

1.

Извлеките машину из коробки и проверьте комплектность в соответствии с приведенным выше перечнем.

2.

Извлеките крепеж из упаковки.

3.

С помощью крепежа (поз. 62, 97 и 119) установите рукоятку на цоколь двигателя.

4.

Затяните крепеж на кронштейнах рукоятки (поз. 5 и 6).

5.

Установите защитную дугу (поз. 16) на салазки, вставив крепеж (поз. 103, 104 и 116) в два верхних боковых отверстия.

6.

Установите с помощью крепежа (поз. 63 и 64) ручку  управления дросселем (поз. 30) на кронштейн на правой рукоятке (поз.

27). Затяните крепеж и проверьте, чтобы не заедал трос.

7.

Установите на ручку трос управления лезвием и вставьте пластиковый вкладыш в кронштейн на левой рукоятке.

8.

Закрепите тросы стяжками из прилагаемого комплекта.

9.

Вставьте  трос  переключения  передач  (поз.  41)  в  кронштейн  на  нижней  рукоятке  (поз.  14)  и  закрепите  его  гайками  с  обеих

сторон.

10.

Затем  вставьте  верхний  конец  троса  в  рычаг  переключения  передач  (поз.  21)  и  надежно  закрепите  его  гайкой  на  конце.

Затяните крепежные гайки на кронштейне, которые вы установили на 9-м этапе. Проверьте, чтобы ручка ходила от упора до

упора.  В  противном  случае  ослабьте  крепеж  и  сдвиньте  его  вверх  или  вниз,  чтобы  обеспечить  правильный  ход  ручки.

ПРИМЕЧАНИЕ:

слишком  сильное  натяжение  троса  может  привести  к  его  быстрому  износу  и  выходу  из  строя.  Если  же

натяжение слишком слабое, трос не будет хорошо работать.

11.

Подсоедините провод свечи зажигания.

Перед сборкой машины

ОТСОЕДИНИТЕ

провод свечи зажигания.

Комплект поставки. Контрольный перечень

Руководство по эксплуатации № по кат. 501513

Верхняя рукоятка в сборе, № по кат. 501010

Защитная дуга, № по кат. 501403

Стяжки (4 шт.)

Болт 3/8” – 16 X 2”, № по кат. 8041054 (4 шт.)

Шайба 3/8” плоская, № по кат. 8171004 (4 шт.)

Контргайка 3/8”-16, № по кат. 8160003 (4 шт.)

Контргайка #10-24 шестигранная, № по кат. 8164005 (2 шт.)

Крепежный винт с плоской крестовой головкой, № по

кат. 830514 (2 шт.)

Шайба 5/16” плоская, № по кат. 8171003 (4 шт.)

Болт с квадратным подголовком 5/16”-18 x 1 3/4”, № по

кат. 8024043 (4 шт.)

Контргайка 5/18”-18 шестигранная ZP, № по кат. 8160002 (4 шт.)

Инструкция по эксплуатации двигателя данной модели

 Honda

 Briggs
