40 EESTI

Sellel tööriistal on suunamuutmise lüliti, millega saab muuta pöörle-

mise suunda. Suruge suunamuutmislüliti hoob A-küljel alla – tööriist

pöörleb päripäeva, vastupäeva pöörlemiseks suruge see alla B-küljel.

Kui suunamuutmislüliti hoob on neutraalses asendis,

siis lüliti päästikut tõmmata ei saa.

KOKKUPANEMINE

ETTEVAATUST:

Kandke alati hoolt selle eest,

et tööriist oleks enne igasuguseid hooldustöid

välja lülitatud ja akukassett eemaldatud.

Õige lööksokli valimine

Kasutage poltide ja mutrite jaoks alati õige suurusega

löögisoklit. Vale suurusega löögisokli kasutamisel on

tagajärjeks ebatäpne ja ebaühtlane väändemoment

keeramisel ja/või poldi või mutri kahjustus.

Löögisokli paigaldamine või eemaldamine

Valikuline tarvik

ETTEVAATUST:

Veenduge enne löögisokli paigal-

damist, et löögisokkel ja paigaldusosa ei ole kahjustatud.

ETTEVAATUST:

Pärast löögisokli sisestamist

kontrollige, kas see on tugevalt kinni. Kui see

tuleb välja, ärge kasutage seda.

MÄRKUS:

 Löökpadruni paigaldamine on tööriista

nelinurkajamist olenevalt erinev.

Rõngasvedruga tööriist

Ilma O-rõnga ja tihvtita löögisokli puhul

►

Joon.6:

1.

 Löögisokkel

2.

 Nelinurkajam

3.

 Rõngasvedru

Suruge löökpadrun nelinurkajamisse, kuni see oma kohale lukustub.
Löökpadruni eemaldamiseks tõmmake see lihtsalt ära.

O-rõnga ja tihvtiga löögisokli puhul

►

Joon.7:

1.

 Löögisokkel

2.

 O-rõngas

3.

 Tihvt

Lükake O-rõngas löögisoklis olevast soonest välja ja eemaldage

soklist tihvt. Asetage löögisokkel nelinurksele ajamile selliselt, et

löögisoklis olev ava jääb nelinurkses ajamis oleva avaga kohakuti.

Torgake tihvt läbi löögisoklis ja nelinurkses ajamis oleva

ava. Seejärel viige O-rõngas tagasi algasendisse löö

-

gisokli soones, et see hoiaks tihvti kinni.

Löögisokli eemaldamiseks järgige paigaldamise protse

-

duuri vastupidises järjekorras.

Fiksaatortihvtiga tööriist

►

Joon.8:

1.

 Löögisokkel

2.

 Ava

3.

 Nelinurkajam

4.

 Fiksaatortihvt

Seadke löökpadruni küljel paiknev ava nelinurkse ajami fiksaator

-

tihvtiga kohakuti ja lükake löökpadrun nelinurksele ajamile, kuni

see oma kohale lukustub. Vajaduse korral koputage sellel kergelt.
Löökpadruni eemaldamiseks tõmmake see lihtsalt ära.

Kui löökpadrunit on raske eemaldada, vajutage löök

-

padruni tõmbamise ajal fiksaatortihvtile.

Konksu paigaldamine

ETTEVAATUST:

Konksu paigaldamisel kee-

rake kruvi alati tugevalt kinni.

 Muidu võib konks

tööriistalt lahti tulla ja kehavigastusi põhjustada.

►

Joon.9:

1.

 Soon

2.

 Konks

3.

 Kruvi

Konksu abil saate tööriista ajutiselt kuhugi riputada.

Selle võib paigaldada tööriista ükskõik kummale küljele.

Konksu paigaldamiseks torgake see tööriista korpuse

ükskõik kummal küljel olevasse õnarusse ja kinnitage

kahe kruviga. Eemaldamiseks lõdvendage kruvid ja

võtke need siis välja.

TÖÖRIISTA KASUTAMINE

ETTEVAATUST:

Pange akukassett alati sisse

nii sügavale, et see lukustuks oma kohale.

 Kui

näete nupu ülaosas punast osa, pole kassett täieli

-

kult lukustunud. Sisestage see täies ulatuses nii, et

punast osa ei jääks näha. Muidu võib adapter juhusli

-

kult tööriistast välja kukkuda ning põhjustada teile või

läheduses viibivatele isikutele vigastusi.

►

Joon.10

Hoidke tööriista kindlas haardes ja asetage löögisokkel

poldi või mutri otsa. Lülitage tööriist sisse ja asuge

keerama, kasutades õiget kinnikeeramisaega.

Õige väändemoment keeramisel võib varieeruda,

sõltuvalt poldi tüübist ja suurusest, kinnitatava detaili

materjalist jms. Väändemomendi ja kinnitusaja suhe on

toodud joonistel.

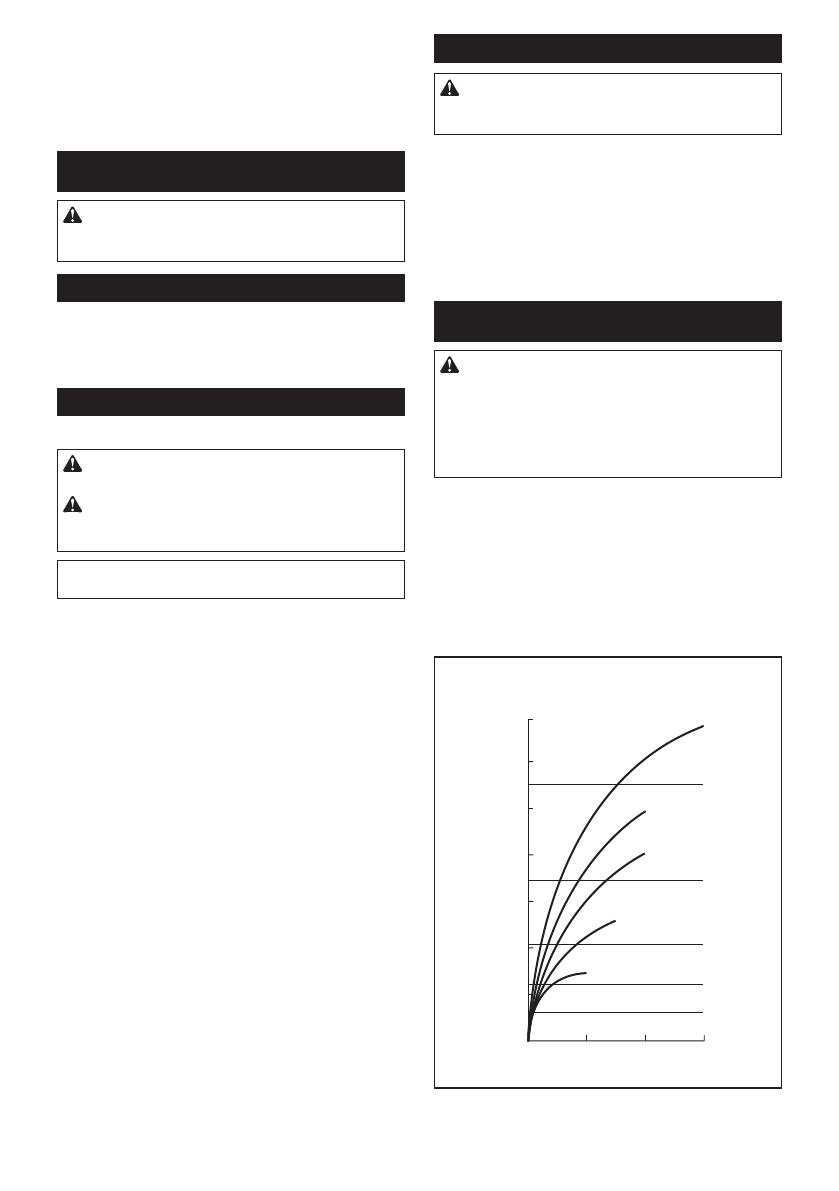

Sobiv väändemoment standardpoldile

N•m

(kgf•cm)

2

1

2

1

3

0

100

(1020)

120

(1224)

80

(816)

60

(612)

40

(408)

20

(204)

M12

M14

M10

M12

M14

M10

M8

M8

140

(1430)

M16

M16

1.

 Kinnitamisaeg (sekund)

2.

 Väändemoment
