23 SUOMI

KOKOONPANO

HUOMIO:

Varmista aina ennen mitään työka-

lulle tehtäviä toimenpiteitä, että se on sammutettu

ja akku irrotettu.

Sopivan iskuistukan valinta

Käytä aina sopivan kokoista iskuistukkaa pultteihin ja

mutteriin. Väärän kokoinen iskuistukka aiheuttaa epä

-

tarkan ja yhteen sopimattoman kiinnitysmomentin ja/tai

vahinkoa pulteissa tai muttereissa.

Iskuistukan kiinnitys ja poisto

Lisävaruste

HUOMIO:

Varmista, että iskuistukka ja kiinni-

tysosa eivät ole vahingoittuneet ennen asennusta

iskuistukkaan.

HUOMIO:

Varmista, että iskukärki on tuke-

vasti paikallaan sen kiinnittämisen jälkeen. Jos

kärki ei pysy paikallaan, älä käytä sitä.

HUOMAA:

 Istukan asennustapa vaihtelee laitteen

karatyypin mukaan.

Rengasjousellinen laite

Iskuistukalle ilman O-rengasta ja tappia

►

Kuva6:

1.

 Iskuistukka

2.

 Nelikulmiomutterin vään

-

nin

3.

 Rengasjousi

Paina istukkaa neliökiinnittimeen, kunnes se lukittuu

paikalleen.

Poista istukka yksinkertaisesti vetämällä se irti.

Iskuistukalle O-renkaalla ja tapilla

►

Kuva7:

1.

 Iskuistukka

2.

 O-rengas

3.

 Tappi

Työnnä o-rengas ulos iskuistukassa olevasta urasta

ja poista tappi iskuistukasta. Sovita istukka nelikul

-

miovääntimeen siten, että iskuistukassa oleva reikä

tulee kohdakkain nelikulmiovääntimessä olevan reiän

kanssa.

Työnnä tappi iskuistukassa ja nelikulmiovääntimessä

olevan reiän läpi. Lukitse sitten tappi paikalleen palaut

-

tamalla o-rengas alkuperäiseen asentoonsa istukan

urassa.

Iskuistukka irrotetaan päinvastaisessa järjestyksessä.

Kiinnitystapillinen laite

►

Kuva8:

1.

 Iskuistukka

2.

 Reikä

3.

 Nelikulmiomutterin väännin

4.

 Kiinnitystappi

Kohdista istukan sivussa oleva reikä neliökiinnittimessä

olevaan kiinnitystappiin ja paina istukkaa neliökiinnitti

-

meen, kunnes se lukittuu paikalleen. Voit napauttaa sitä

kevyesti tarvittaessa.
Poista istukka yksinkertaisesti vetämällä se irti. Jos

istukka ei irtoa helposti, paina kiinnitystappia samalla,

kun vedät istukasta.

Koukun asentaminen

HUOMIO:

Kun asennat koukun, kiristä se aina

kiinni ruuvilla.

 Muutoin koukku voi irrota laitteesta ja

aiheuttaa henkilövamman.

►

Kuva9:

1.

 Ura

2.

 Koukku

3.

 Ruuvi

Työkalu voidaan kätevästi ripustaa väliaikaisesti kouk

-

kuun. Tämä voidaan asentaa kummalle puolelle työka

-

lua tahansa. Asenna koukku työntämällä se työkalun

rungon uraan jommallekummalle puolelle ja varmista

kiinnitys kahdella ruuvilla. Voit irrottaa koukun löysää

-

mällä ruuvit.

TYÖSKENTELY

HUOMIO:

Työnnä akkupaketti pohjaan asti,

niin että se napsahtaa paikoilleen.

 Jos painikkeen

yläpuolella näkyy punainen ilmaisin, akku ei ole luk

-

kiutunut täysin paikoilleen. Työnnä se pohjaan asti,

niin että punaista ilmaisinta ei enää näy. Jos akku ei

ole kunnolla paikallaan, se voi pudota työkalusta ja

aiheuttaa vammoja joko sinulle tai sivullisille.

►

Kuva10

Pidä työkalua lujasti ja aseta iskuistukka pultin tai mut

-

terin yli. Kytke työkalu päälle ja kiristä sopivan kiinnitys

-

ajan saavuttamiseksi.

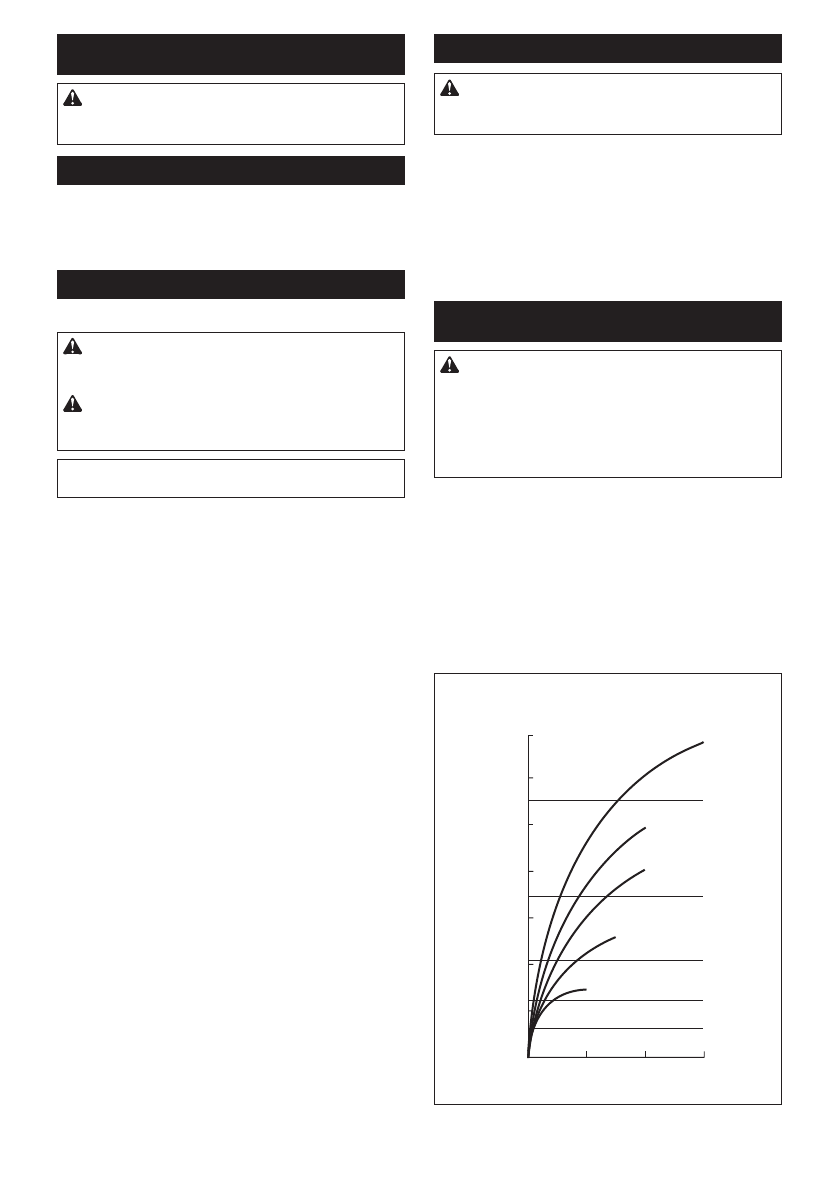

Oikea kiinnitysmomentti saattaa vaihdella pultin tyypistä

tai koosta riippuen, työkappaleeseen kiinnitettävästä

materiaalista, jne. Kiinnitysmomentin ja kiinnitysajan

välinen suhde näkyy kuvissa.

Asianmukainen kiinnitysvääntömomentin

vakiopultti

N•m

(kgf•cm)

2

1

2

1

3

0

100

(1020)

120

(1224)

80

(816)

60

(612)

40

(408)

20

(204)

M12

M14

M10

M12

M14

M10

M8

M8

140

(1430)

M16

M16

1.

 Kiinnitysaika (sekunneissa)

2.

 Kiinnitysvääntömomentti
