9 ENGLISH

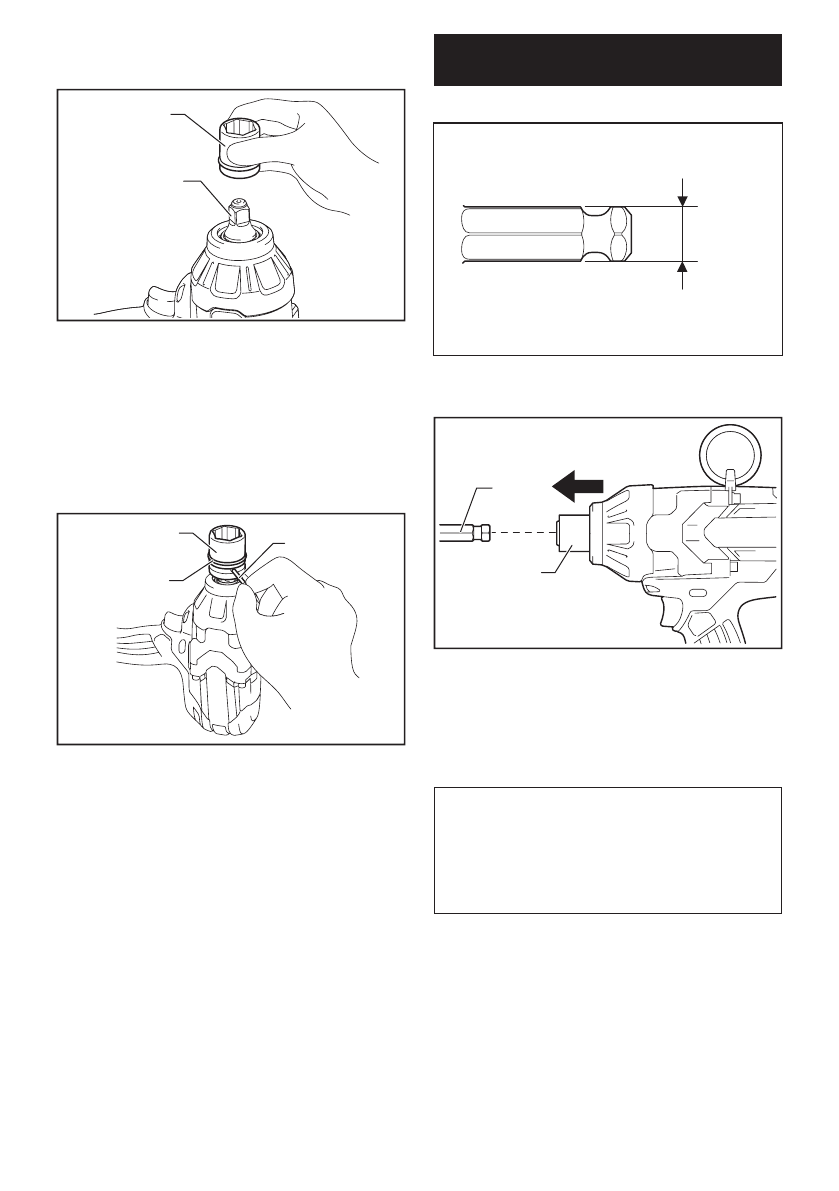

For impact socket without O-ring

and pin

1

2

►

1.

 Impact socket

2.

 Square drive

Align the square of the impact socket with the square

drive and push the impact socket onto the square drive

until it locks into place. Tap it lightly if required.

To remove the impact socket, simply pull it off.

For impact socket with O-ring

and pin

Only for Model DTW1001

2

3

1

►

1.

 Impact socket

2.

 O-ring

3.

 Pin

Move the O-ring out of the groove in the impact socket

and remove the pin from the impact socket. Fit the

impact socket onto the square drive so that the hole in

the impact socket is aligned with the hole in the square

drive.

Insert the pin through the hole in the impact socket and

square drive. Then return the O-ring to the original posi

-

tion in the impact socket groove to retain the pin.

To remove the impact socket, follow the installation

procedures in reverse.

Installing or removing drill bit/

socket adapter

Only for Model DTW800 (optional accessory)

A

A=11.2 mm

Use only the drill bit/socket adapter shown in the figure.

Do not use any other drill bit/socket adapter.

1

2

►

1.

 Drill bit

2.

 Sleeve

To install the drill bit, pull the sleeve in the direction of

the arrow and insert the drill bit into the sleeve as far as

it will go.

Then release the sleeve to secure the drill bit.
To remove the drill bit, pull the sleeve in the direction of

the arrow and pull the drill bit out.

NOTE:

 If the drill bit is not inserted deep enough into

the sleeve, the sleeve will not return to its original

position and the drill bit will not be secured. In this

case, try re-inserting the drill bit according to the

instructions above.

NOTE:

 After inserting the drill bit, make sure that it is

firmly secured. If it comes out, do not use it.
