Garmin GMI 10 - Инструкция по эксплуатации

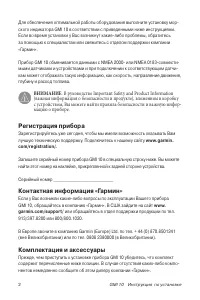

Страница 2 - (важная информация о безопасности и продукте), вложенном в коробку; Регистрация прибора

2 GMI 10 Инструкция по установке Для обеспечения оптимальной работы оборудования выполните установку мор-ского индикатора GMI 10 в соответствии с приведенными ниже инструкциями. Если во время установки у Вас возникнут какие-либо проблемы, обратитесь за помощью к специалистам или свяжитесь с отделом ...

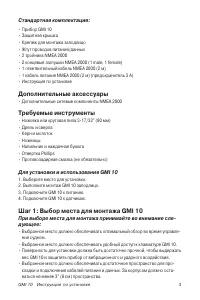

Страница 3 - Стандартная комплектация:; Дополнительные аксессуары; • Дополнительные сетевые компоненты NMEA 2000; Требуемые инструменты; Для установки и использования GMI 10; Шаг 1: Выбор места для монтажа GMI 10; При выборе места для монтажа принимайте во внимание сле-

GMI 10 Инструкция по установке 3 Стандартная комплектация: • Прибор GMI 10• Защитная крышка• Крепеж для монтажа заподлицо• Жгут проводов питания/данных• 2 тройника NMEA 2000• 2 концевые заглушки NMEA 2000 (1 male, 1 female)• 1 ответвительный кабель NMEA 2000 (2 м)• 1 кабель питания NMEA 2000 (2 м) (...

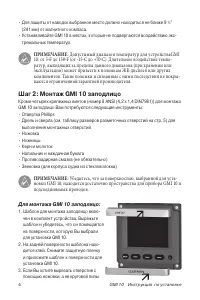

Страница 4 - тремальных температур.; ПрИМЕчАНИЕ: Допустимый диапазон температур для устройстваGMI; ратур, выходящих за пределы данного диапазона (при хранении или; Шаг 2: монтаж GMI 10 заподлицо; выполнения монтажных отверстий; подсоединяемых проводов.; Если Вы хотите вырезать отверстие с

4 GMI 10 Инструкция по установке • Для защиты от наводок выбранное место должно находиться не ближе 9 ½ ” (241 мм) от магнитного компаса. • Устанавливайте GMI 10 в местах, которые не подвергаются воздействию экс- тремальных температур. ПрИМЕчАНИЕ: Допустимый диапазон температур для устройстваGMI 10:...

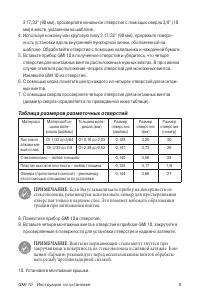

Страница 5 - Таблица размеров разметочных отверстий; ПрИМЕчАНИЕ: Если Вы устанавливаете прибор на поверхности из; трещин при затягивании винтов.; ПрИМЕчАНИЕ: Винты из нержавеющей стали могут гнуться при; пания «Гармин» рекомендует перед использованием винтов обрабаты-

GMI 10 Инструкция по установке 5 3 17/32” (90 мм), просверлите начальное отверстие с помощью сверла 3/8” (10 мм) в месте, указанном на шаблоне. 4. Используя ножовку или круговую пилу 3 17/32” (90 мм), прорежьте поверх- ность установки вдоль внутренней пунктирной линии, обозначенной на шаблоне. Обраб...

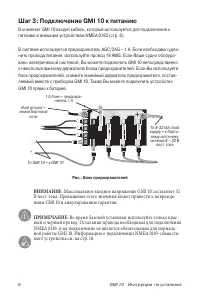

Страница 6 - Шаг 3: Подключение GMI 10 к питанию; ВНИМАНИЕ: Максимальное входное напряжение GMI 10 составляет 32; В пост. тока. Превышение этого значения может привести к поврежде-; ПрИМЕчАНИЕ: Во время базовой установки используйте только крас-; NMEA 0183, и их подключение не является обязательным для нормаль-

6 GMI 10 Инструкция по установке Шаг 3: Подключение GMI 10 к питанию В комплект GMI 10 входит кабель, который используется для подключения к питанию и внешним устройствам NMEA 0183 (стр. 6). В системе используется предохранитель AGC/3AG – 1 A. Если необходимо удли-нить провода питания, используйте п...

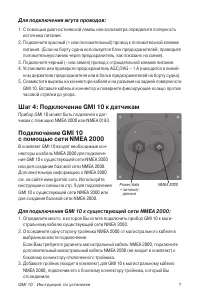

Страница 7 - Для подключения жгута проводов:; Шаг 4: Подключение GMI 10 к датчикам; Для подключения GMI 10 к существующей сети NMEA 2000:; стральному кабелю существующей сети NMEA 2000.

GMI 10 Инструкция по установке 7 Для подключения жгута проводов: 1. С помощью диагностической лампы или вольтметра определите полярность источника питания. 2. Подключите красный (+ или положительный) провод к положительной клемме питания. (Если на борту судна используется блок предохранителей, прове...

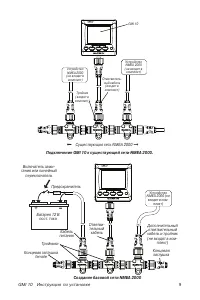

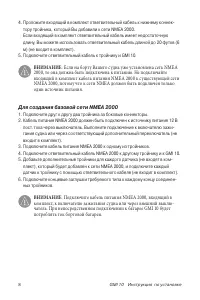

Страница 8 - Подключите ответвительный кабель к тройнику и GMI 10.; ВНИМАНИЕ: Если на борту Вашего судна уже установлена сеть NMEA; Для создания базовой сети NMEA 2000; ВНИМАНИЕ: Подключите кабель питания NMEA 2000, входящий в

8 GMI 10 Инструкция по установке 4. Проложите входящий в комплект ответвительный кабель к нижнему коннек- тору тройника, который Вы добавили к сети NMEA 2000.Если входящий в комплект ответвительный кабель имеет недостаточную длину, Вы можете использовать ответвительный кабель длиной до 20 футов (6 м...

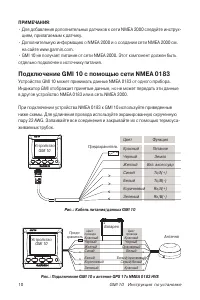

Страница 10 - Подключение GMI 10 с помощью сети NMEA 0183

10 GMI 10 Инструкция по установке ПРИмечанИя: • Для добавления дополнительных датчиков к сети NMEA 2000 следуйте инструк- циям, прилагаемым к датчику. • Дополнительную информацию о NMEA 2000 и о создании сети NMEA 2000 см. на сайте www.garmin.com. • GMI 10 не получает питание от сети NMEA 2000. Этот...

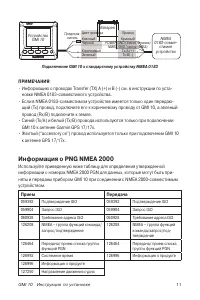

Страница 11 - Информация о PNG NMEA 2000; Прием

GMI 10 Инструкция по установке 11 + - > > > > Подключение GMI 10 к стандартному устройству NMEA 0183 ПРИмечанИя:• Информацию о проводах Transfer (TX) A (+) и B (-) см. в инструкции по уста- новке NMEA 0183-совместимого устройства. • Если в NMEA 0183-совместимом устройстве имеется только ...

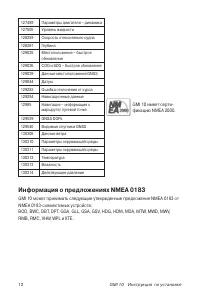

Страница 12 - Информация о предложениях NMEA 0183

12 GMI 10 Инструкция по установке 127489 Параметры двигателя – динамика 127505 Уровень жидкости 128259 Скорость относительно судна 128267 Глубина 129025 Местоположение – быстрое обновление 129026 COG и SOG – быстрое обновление 129029 Данные местоположения GNSS 129044 Датум 129283 Ошибка отклонения о...

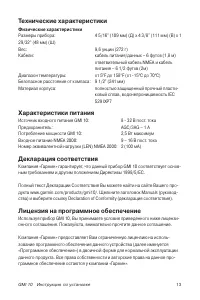

Страница 13 - Технические характеристики

GMI 10 Инструкция по установке 13 Технические характеристики Физические характеристикиРазмеры прибора: 4 5/16” (109 мм) (Д) х 4 3/8” (111 мм) (В) х 1 29/32” (48 мм) (Ш) Вес: 9,6 унции (272 г) Кабели: кабель питания/данных – 6 футов (1,8 м) ответвительный кабель NMEA и кабель питания – 6 1/2 футов (2...
