13

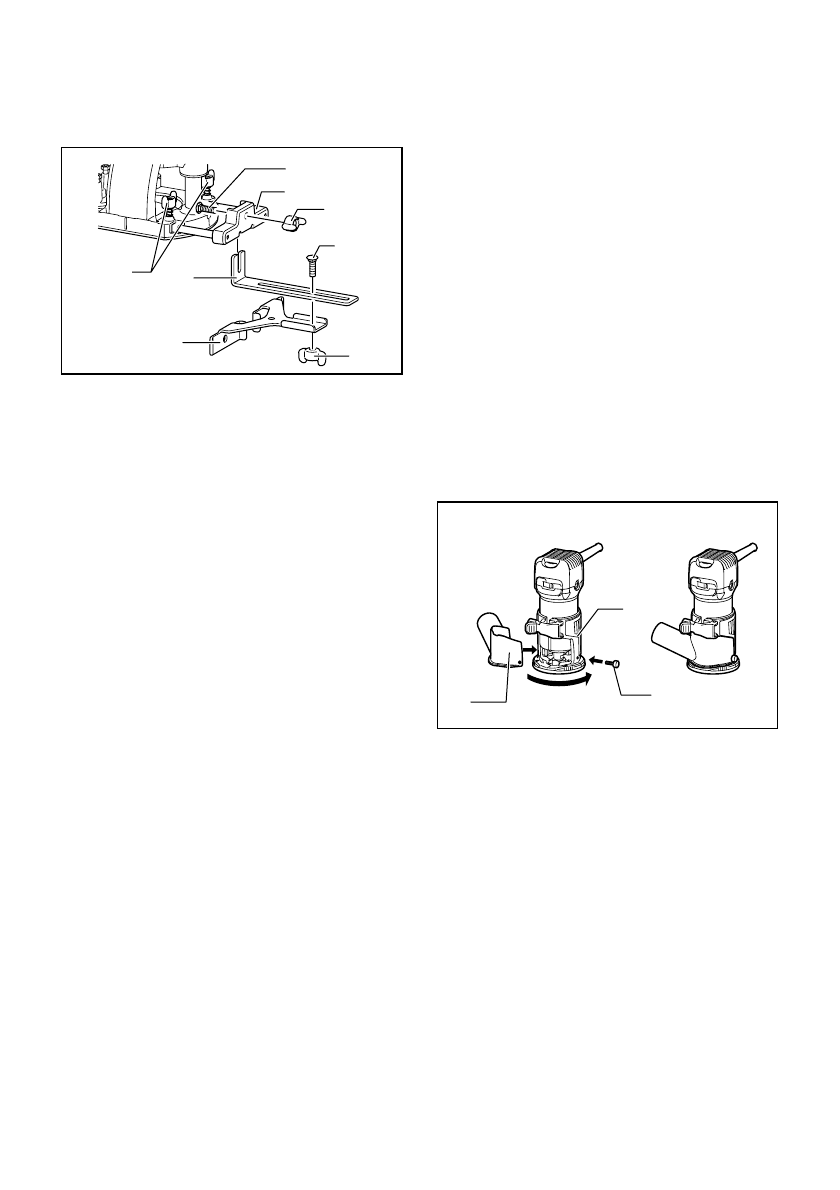

Straight guide when using as a router (needed
to use with guide holder (optional accessory))

The straight guide is effectively used for straight cuts
when chamfering or grooving.

1

2

3

4

5

6

7

8

011988

Install the straight guide on the guide holder (optional
accessory) with the wing nut.
Insert the guide holder into the holes in the plunge base
and tighten the wing bolts. To adjust the distance
between the bit and the straight guide, loosen the wing
nut. At the desired distance, tighten the wing nut to
secure the straight guide in place.

Straight guide (optional accessory)

Fig.39

The straight guide is effectively used for straight cuts
when chamfering or grooving.

Fig.40

To install the straight guide, insert the guide bars into the
holes in the plunge base. Adjust the distance between the
bit and the straight guide. At the desired distance, tighten
the wing bolts to secure the straight guide in place.
When cutting, move the tool with the straight guide flush
with the side of the workpiece.

Fig.41

If the distance (A) between the side of the workpiece and
the cutting position is too wide for the straight guide, or if
the side of the workpiece is not straight, the straight guide
cannot be used. In this case, firmly clamp a straight board
to the workpiece and use it as a guide against the router
base. Feed the tool in the direction of the arrow.

Templet guide (optional accessory)

Fig.42

The templet guide provides a sleeve through which the
bit passes, allowing use of the tool with templet patterns.
To install the templet guide, loosen the screws on the tool
base, insert the templet guide and then tighten the
screws.

Fig.43

Secure the templet to the workpiece. Place the tool on
the templet and move the tool with the templet guide
sliding along the side of the templet.

Fig.44
NOTE:

•

The workpiece will be cut a slightly different size
from the templet. Allow for the distance (X)
between the bit and the outside of the templet guide.
The distance (X) can be calculated by using the
following equation:
Distance (X) = (outside diameter of the templet
guide - bit diameter) / 2

Dust nozzle sets

For the trimmer base

1

2

3

011989

1. Bolt
2. Guide holder
3. Wing nut
4. Bolt
5. Wing nut
6. Guide plate
7. Straight guide
8. Wing bolts

1. Dust nozzle
2. Thumb screw
3. Trimmer base
