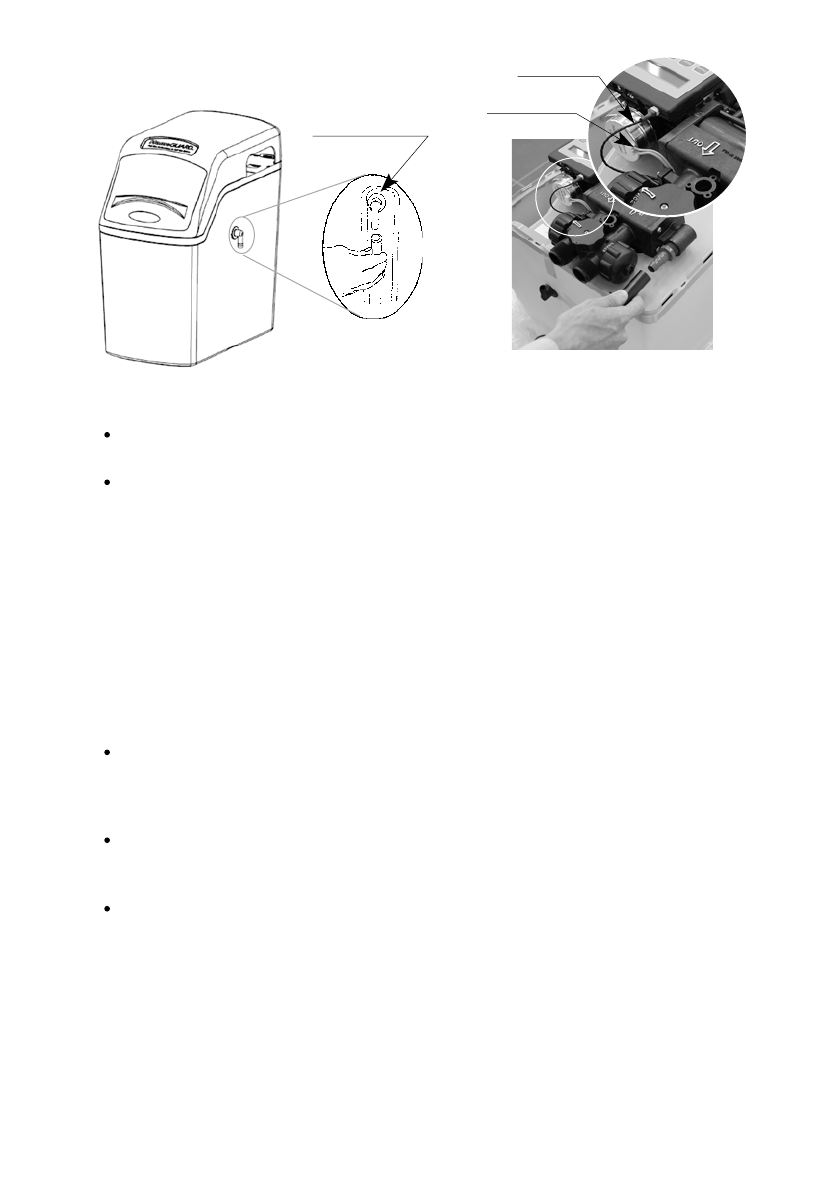

Рис. 6

Вкрутите угловой переливной штуцер, входящий в комплект и убедитесь, что

он повернут вниз. (см. рис. 6)
Установите трубу с внутренним диаметром ½ дюйма (использование трубы

с меньшим диаметром не допускается) между переливным штуцером и под-

ходящим  сливным  отверстием  в  полу,  сливом  стиральной  машины  или  дру-

гим  пригодным  приемником  сточных  вод.  Эта  труба  не  входит  в  комплект

поставки устройства. Убедитесь, что переливная линия заканчивается на сли-

ве,  находящимся  не  менее  чем  на  8  см  ниже  края  переливного  штуцера.

Обеспечьте  воздушный  зазор  не  менее  5  см.  Расположение  самотечной

линии на высоте не допускается.

Шаг 5. Подсоедините дренажную линию

Дренажная линия предназначена для отвода воды обратной промывки, образую-

щейся в процессе цикла регенерации.

Вкрутите  сливной  патрубок  (см.  рис.  7)  в  сливное  отверстие  таким  образом,

чтобы снаружи было видно менее трех витков резьбы. Для предотвращения

утечки оберните резьбу сливного патрубка тремя витками тефлоновой ленты

шириной ½ дюйма.
Подсоедините  дренажную  линию  к  сливному  отверстию  (см.  рис.  7)  с  помо-

щью  гибкого    шланга  с  внутренним  диаметром  5/8”  (~16  мм),  входящего  в

комплект поставки. Уменьшение диаметра не допускается.
Проложите дренажную линию к сливу в полу, сливу стиральной машины или

другому пригодном приемнику сточных вод. Обеспечьте воздушный зазор не

менее  5  см  между  дренажной  линией  и  уровнем  заполнения  приемника

сточных  вод  с  целью  предотвращения  обратного  тока.  Дренажную  линию

необходимо  проложить  таким  образом,  чтобы  расстояние  до  слива  было

минимальным. Дренажная линия может быть поднята на высоту до 1,5 м над

сливным отверстием устройства (если при этом давление воды в умягчителе

не становится ниже 2.75 бар (0,275 МПа)).

Рис. 7

переливной штуцер

самотечной линии

мотор-редуктор

датчик

расходомера
