Проверьте правильность направления движения воды с помощью стрелки

на байпасном клапане. (см. раздел «Байпасный клапан»).

ВНИМАНИЕ!  Не  подключайте  устройство  к  трубопроводу  в  обратном

направлении.

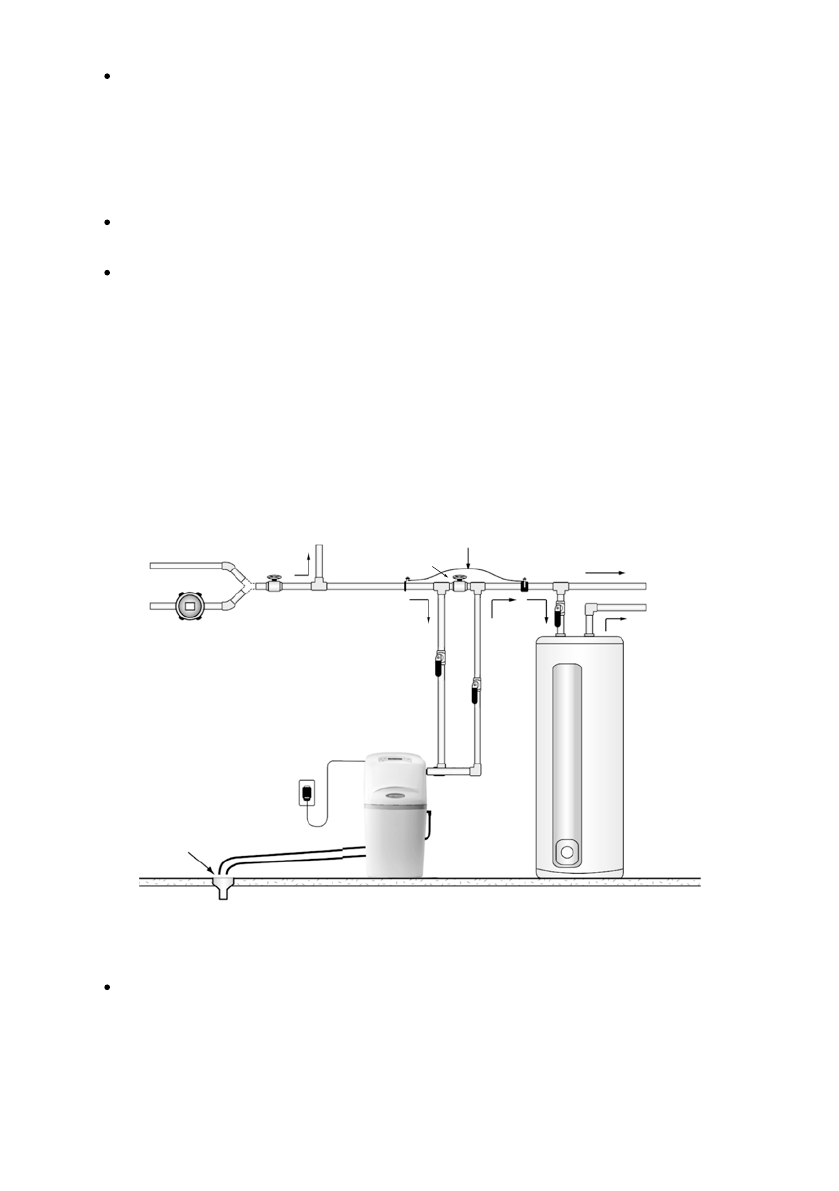

Установите  устройство  в  желаемом  месте,  руководствуясь  рис.  3.  Схема  на

рис. 3 подходит для подвала, технического этажа и улицы.
Как  правило,  устройство  следует  устанавливать  после  напорного  бака  и

систем автоматики управления насосом или расходомера и перед водонагре-

вателем, если не указано иное. В случае возникновения вопросов о последо-

вательности установки обратитесь в центр поддержки.

Примечание: Если умягчитель подсоединен к водонагревателю с помощью трубы длиной менее

3  м,  установите  на  этой  линии  обратный  клапан  как  можно  ближе  к  водонагревателю.  Убеди-

тесь, что водонагреватель настроен на нужную номинальную температуру, и предохранитель

-

ный клапан имеет правильные параметры.

Вода из скважины

или колодца

Жесткая вода

для садовых

и других нужд

Холодная

«мягкая» вода

Горячая

«мягкая»

вода

Вход

Дренажная и

переливная линии

электрическая

сеть

Выход

Во

донагре

ва

те

ль

Вода из городского

водопровода

Запорный

кран

Заземляющий

провод и зажимы

(только

для медных труб)

Воздушный зазор

(5 см. минимум)

При установке вне помещений устройство необходимо защитить от действия

атмосферных факторов и учесть диапазон рабочих температур умягчителя.

Рис. 3

Перепускной

кран
