Гид по установке

ВНИМАНИЕ!

 Для подключения DWM Pro ре-

комендуется обратиться в сервисную службу

компании «Аквафор» или региональных ди-

леров компании «Аквафор».

Установка DWM Pro

1.  Для установки потребуются: дрель, сверла

7 мм и 12 мм, разводной ключ, отвертка,

трубча тый ключ на 14 мм.

2.  Определите удобные места расположе-

ния наконечника для чистой воды и ра-

бочего блока, места установки узла под-

ключения к водопроводу и дренажного

хомута.

Обратите внимание на то, чтобы соединитель-

ные трубки проходили свободно, без изломов.

Свободные участки трубок следует закре-

пить так, чтобы их нельзя было повредить

или выдернуть из соединений посторонними

предметами. DWM Pro должен быть отдален

от источников тепла (посудомоечных и сти-

ральных машин, кухонных плит, бойлеров,

труб горячего водоснабжения и т.д.) или изо-

лирован от них. Устанавливайте накопитель-

ную емкость там, где переливание воды за ее

края не сможет привести к нежелательным

последствиям.

Установка узла подключения

ВНИМАНИЕ!

Торец трубопровода, к которому

присоединяется узел подключения, должен

быть плоским. При установке узла подклю-

чения не прилагайте чрезмерные усилия,

чтобы его не повредить. При наличии ме-

ханического повреждения узла подключения

в результате неправильной установки и/или

неправильного использования претензии

приниматься не будут.

3.  Перекройте магистраль холодной воды

и сбросьте давление, открыв смеситель.

4.  Меж ду водопроводом холодной воды

и  гибкой  подводкой смесителя устано-

вите  узел подк лючения (5). При необ-

ходимос ти д ля уплотнения нару жной

 резьбы узла подключения используйте

ленту ФУМ.

5.  Подсоедините подводящую трубку (красного

цвета). См. раздел «Подсоединение подво-

дящих трубок».

Установка блока коллекторов

6.  Чтобы установить блок коллекторов (1), вос-

пользуйтесь крепежом, входящим в комплект.

Просверлите в месте установки DWM Pro два

отверстия под саморезы на расстоянии 110 мм

друг от друга. Закрепите блок коллекторов

таким образом, чтобы при установленных

модулях под водоочистителем оставалось не

менее 50 мм свободного пространства. Это

необходимо для удобства замены фильтрую-

щих модулей и установки дренажной трубки.

OSMO  PRO

8

7

17

18

9

10
11
12

13
14

2

3

4

1

6

Водопровод холодного

водоснабжения

Положение

«Кран закрыт»

5

16

15

1.  Блок коллекторов с дренажной

трубкой

2.  Блок водоподготовки

3.  Мембранный блок

4. Минерализатор

5.  Узел подключения

6.  Дренажный хомут

7.  Наконечник для чистой воды

с трубкой

8.  Декоративная подставка

9.  Резиновая прокладка

10. Пластиковая шайба

11.  Металлическая стопорная шайба

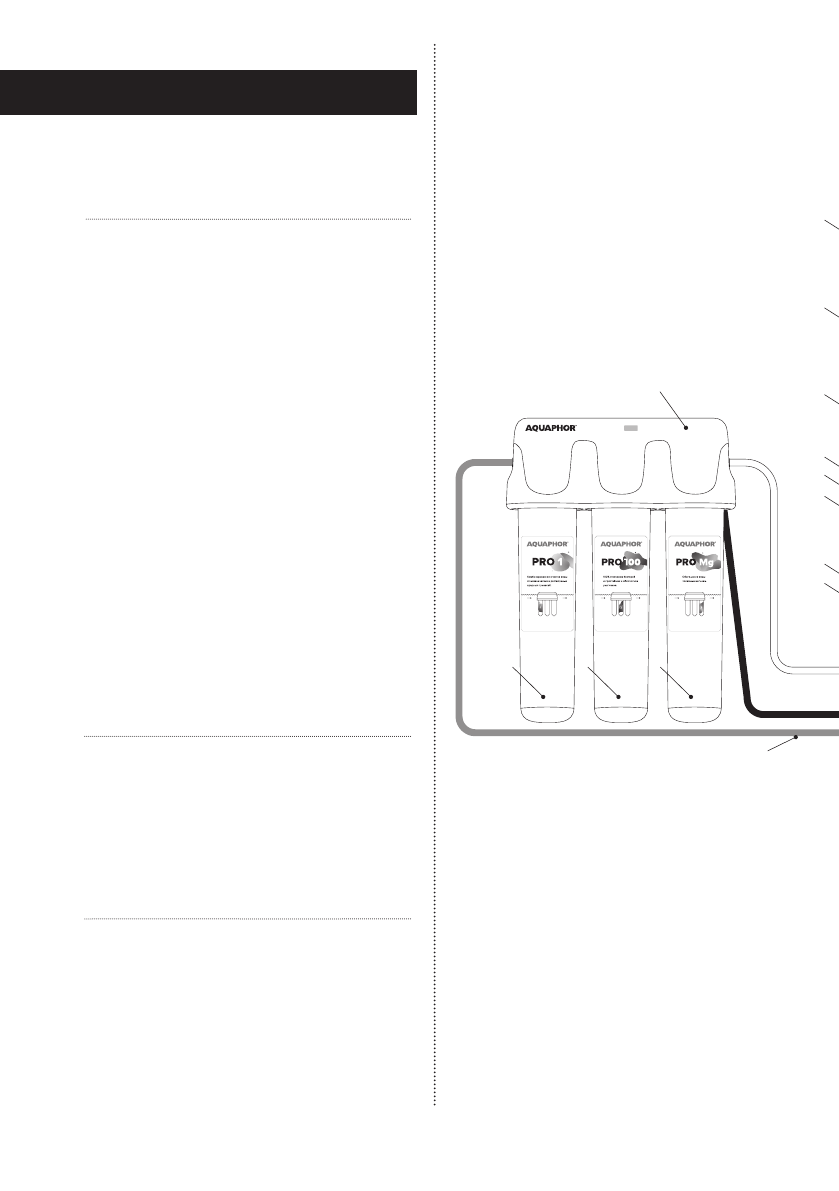

Схема установки водоочистителя
