6

Установка блока коллекторов

Закрепите  блок  коллекторов  таким  образом,  чтобы

при  установленных  модулях  под  водоочистителем

оставалось не менее 50 мм свободного пространства.

Это  необходимо  для  удобства  замены  фильтрующих

модулей  и  уста новки  дренажной  трубки.  Обратите

внимание,  чтобы   подводящие  трубки  проходили  сво

-

бодно, без изломов.

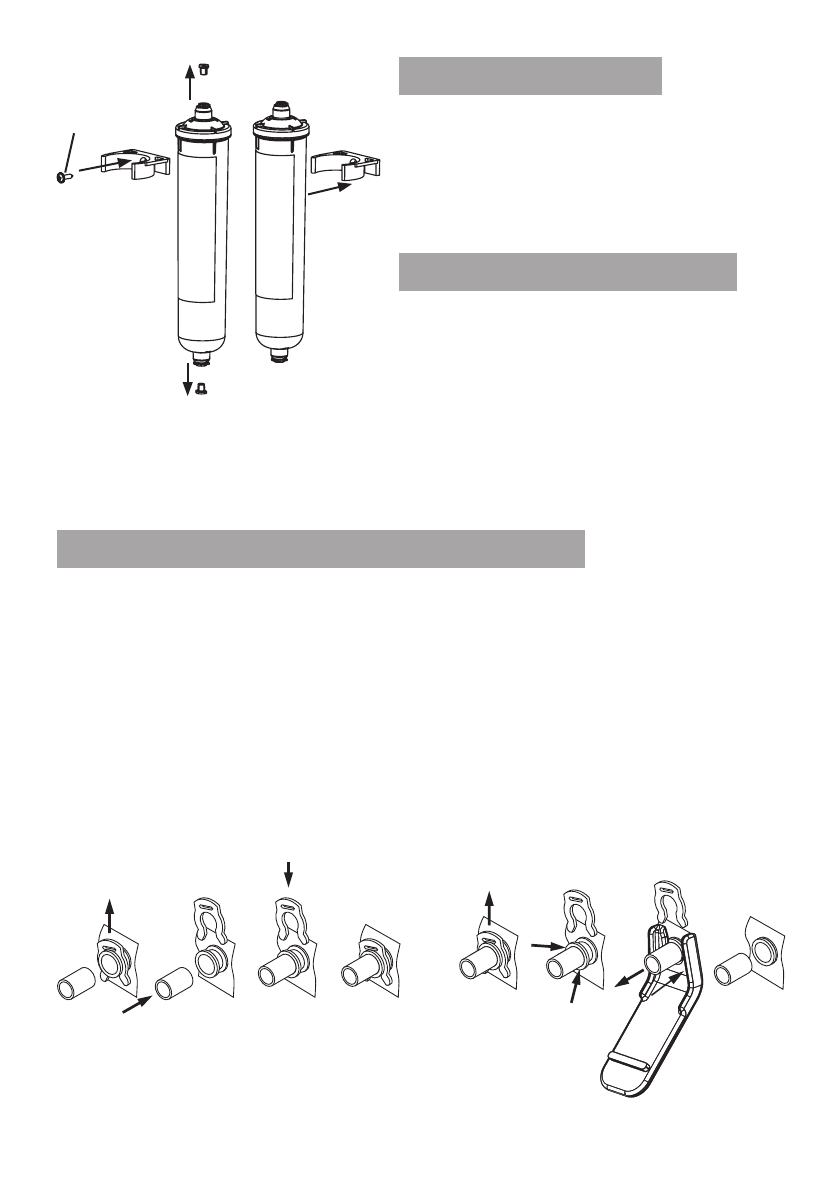

Установка модуля кондиционирования

•  Определите  удобное  место  расположения  модуля

кондиционирования.

•  Установите кронштейн на выбранном месте с помощью

крепежа, имеющегося в комплекте (рис. 6а).

•  Удалите  из  модуля  кондиционирования  транспорт

-

ные заглушки, установленные в гнездах JG (рис. 6б).

•  Установите  модуль  кондиционирования  в  крон

-

штейн, надавив на него (рис. 6в).

Рисунок 6б

Рисунок 6в

Рисунок 6а

Саморез

6.

З А П УС К

 DWM

Для запуска DWM необходимо

подключить подводящие трубки

 и провести

процедуру промывки

модулей.

Шаг 1 – Подсоедините подводящие трубки согласно рисунку 2.

Синяя трубка – от узла подключения к входному штуцеру блока коллекторов;

Синяя трубка – от выходного штуцера блока коллекторов к входному штуцеру модуля кондициониро

-

вания (при необходимости трубку можно укоротить);

Красная трубка – от дренажного хомута к дренажному штуцеру блока коллекторов;

Белая трубка – от наконечника для чистой воды к выходному штуцеру модуля кондиционирования.
Как подсоединять трубки (рис. 7a)

Вытащите из-под пластиковой втулки запорную клипсу, вставьте предварительно смоченный водой ко

-

нец трубки во втулку штуцера до упора на глубину примерно 15 мм и установите клипсу на место.

Проверьте прочность закрепления трубки: при усилии 8–10 кгс трубка не должна вытаскиваться.

Как отсоединять трубки (рис. 7б)

Для  отсоединения  трубки  вытащите  из  под  пластиковой  втулки  запорную  клипсу  и,  нажав  на  торец

пластиковой втулки, вытяните трубку.

Рисунок 7а

Рисунок 7б
