5

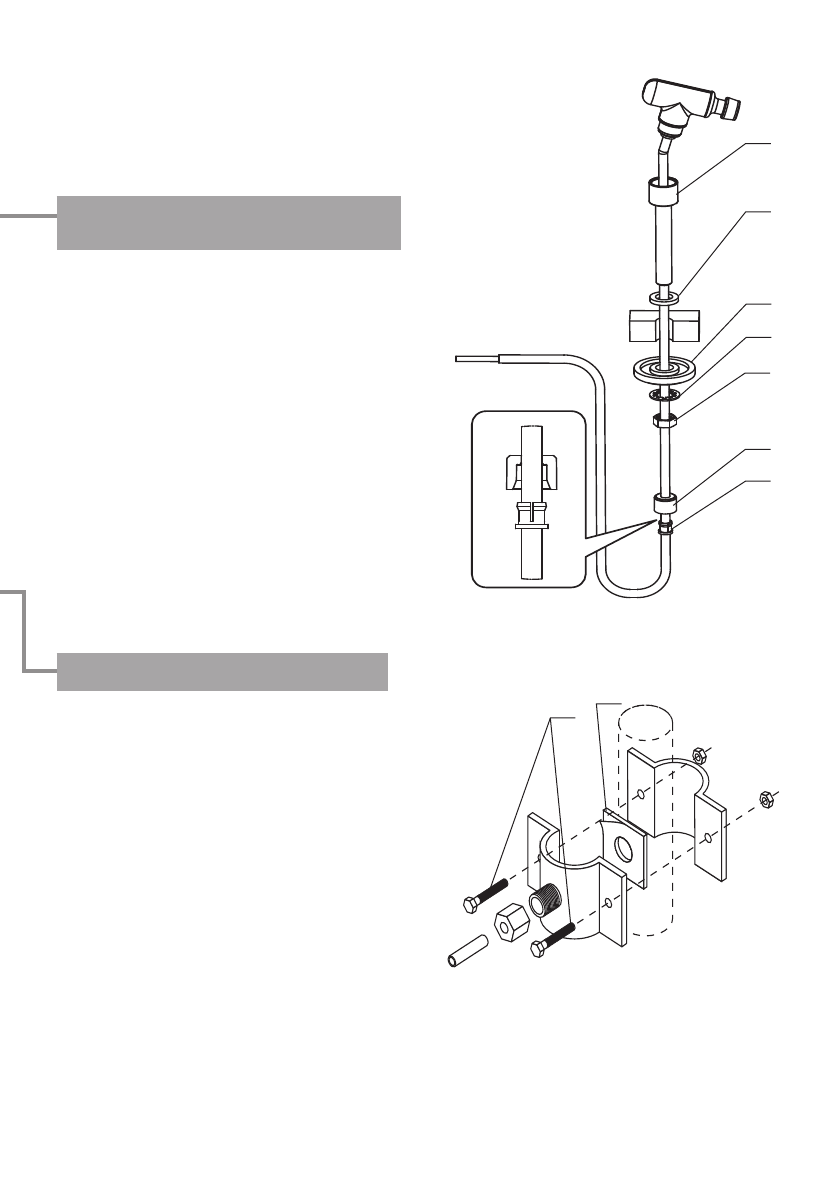

Установка дренажного хомута (рис. 5)

•  Устанавливать  хомут  рекомендуется  на  слив  ра

-

ковины  (мойки)  перед  сифоном  или  «коленом»

(дренажный  хомут  подходит  к  большинству

сливных труб диаметром около 40 мм).

•  Удалите  из  прокладки  (1)  прорезанную  часть  в

виде  круга.  Снимите  с  прокладки  (1)  защитную

пленку.  Приклейте  уплотнительную  прокладку

(1)  с  внутренней  стороны  хомута,  так  чтобы  от

-

верстие  в  прокладке  совпало  с  отверстием  в

штуцере хомута.

•  Установите хомут на трубе и затем затяните бол

-

ты  (2).  Болты  следует  затягивать  равномерно,

чтобы  две  части  хомута  располагались  парал

-

лельно.

•  Сквозь  штуцер  хомута  просверлите  отверстие

диаметром 7 мм.

•  На  свободный  конец  дренажной  трубки  JG  (крас

-

ного цвета) наденьте пластиковую гайку и, вставив

трубку в дренажный хомут на 20–30 мм, наверни

-

те гайку на штуцер.

Установка наконечника для чистой воды

с подставкой и ограничителем (рис. 4)

•  Просверлите  в  мойке  (столешнице)  отверстие

диаметром 12 мм.

•  Установите  резиновую  прокладку  (2)  снизу  в  под

-

ставку (1)

•  Вставьте  резьбовой  хвостовик  подставки  в  от

-

верстие столешницы.

•  Снизу  столешницы  наденьте  на  резьбовой  хво

-

стовик пластиковую (3) и металлическую стопор

-

ную (4) шайбы и наверните гайку (5).

•  Вставьте  в  отверстие  подставки  (1)  свободный

конец  трубки,  идущий  от  наконечника  чистой

воды.

•  Снизу  столешницы  наденьте  на  свободный  ко

-

нец пластиковой трубки втулку (6), а затем цангу

(7). Рекомендуемое расстояние от конца резьбо

-

вого хвостовика (1) до втулки (6) около 600 мм.

Рисунок 4

1

2

3

4

5

6

7

Рисунок 5

2

1

ВНИМАНИЕ! Торец трубопровода, к которому при

-

соединяется узел подключения, должен быть пло

-

ским. При затягивании накидной гайки нельзя при

-

лагать значительные усилия.
Несоблюдение  этих  требований  приведет  к  по

-

вреждению уплотнительной прокладки.
