Установите хомут на дренажной линии и за-

тем затяните болты (3). Болты следует затя-

гивать равномерно, чтобы две части хомута

располагались параллельно.

•

Сквозь штуцер хомута просверлите отвер-

стие диаметром 7 мм.

•

На дренажную трубку JG (черного цвета)

наденьте пластиковую гайку и, вставив труб-

ку в дренажный хомут, наверните гайку на

штуцер. Проверьте прочность за крепления

трубки: при усилии 8–10 кгс трубка не должна

 вытаскиваться.

Установка щелевой вставки*

•

Извлеките щелевую вставку, которая на-

ходится под крышкой водоочис тителя.

Для того, чтобы снять крышку, необходимо

повернуть три фиксатора против часовой

стрелки.

•

Установите щелевую вставку в трубку 3/8"

(9,5 мм) как указано на рис. 6 и подсоедини-

те данный конец трубки к водоочистителю.

* Устанавливается по желанию потребителя при высоком

содержании в воде механических примесей.

стопорную (6) шайбы и наверните крепеж-

ную гайку (7).

•  В резьбовой хвостовик крана вставьте труб-

ку синего цвета (10) концом с запрессован-

ной металлической втулкой (8) и наверните

накидную гайк у (9) до упора. Проверьте

прочность закрепления трубки: при усилии

8–10 кгс трубка не должна вытаскиваться.

Установка дренажного

хомута

•  Устанавливать хомут рекомендуется на дре-

нажной линии перед сифоном (дренажный

хомут подходит к большинству дренажных

линий диаметром около 40 мм).

•  Снимите с прокладки (1) защитную пленку

(2). Приклейте уплотнительную прокладку

с внутренней стороны хомута, так чтобы от-

верстие в прокладке совпало с отверстием

в штуцере хомута (рис. 5).

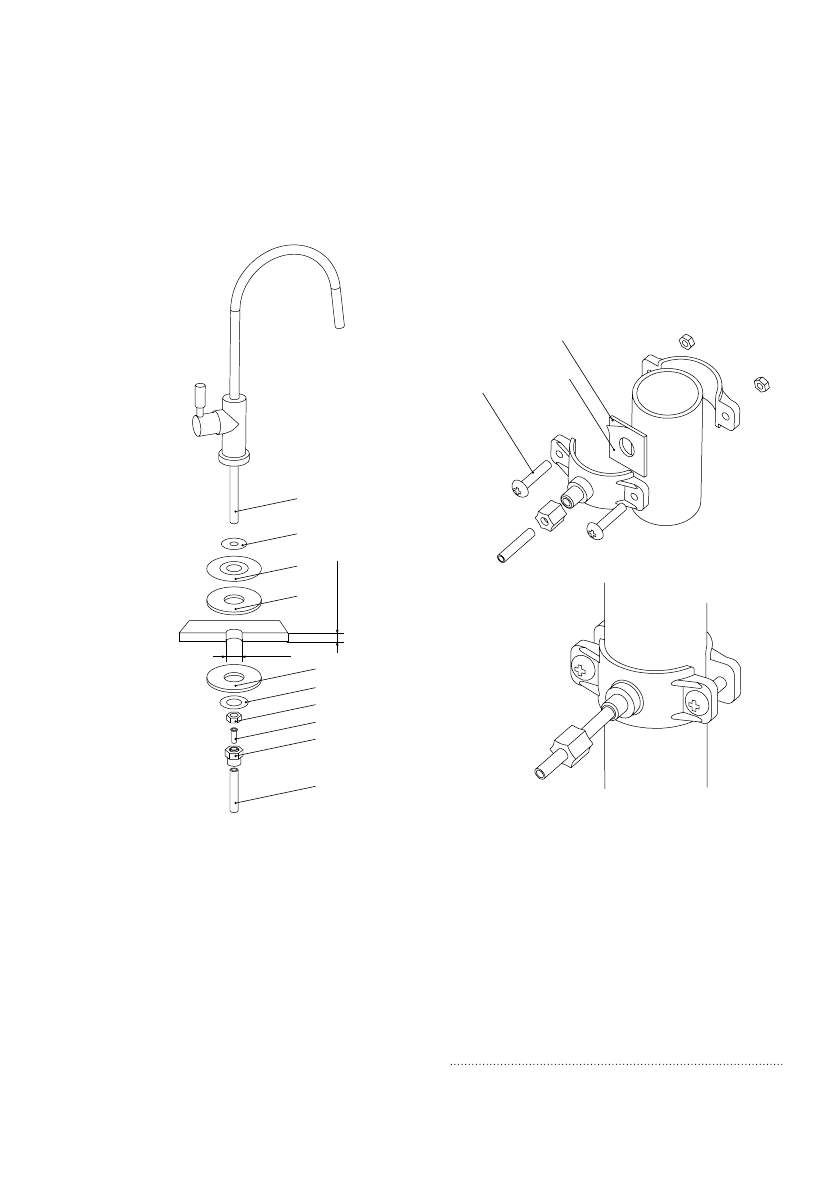

Рис. 5. Установка дренажного хомута

3

2

1

Рис. 4. Схема установки крана

для чистой воды

10

9

8

7

6

5

4

3

2

1
