7

...........................................................................................

ОБРАТИТЕ ВНИМАНИЕ!

 Изготовитель остав-

ляет за собой право использовать комплек-

тующие аналогичной конструкции. В случае

необходимости обращайтесь в сервисную

службу.

...........................................................................................

Подсоединение

пластиковых трубок

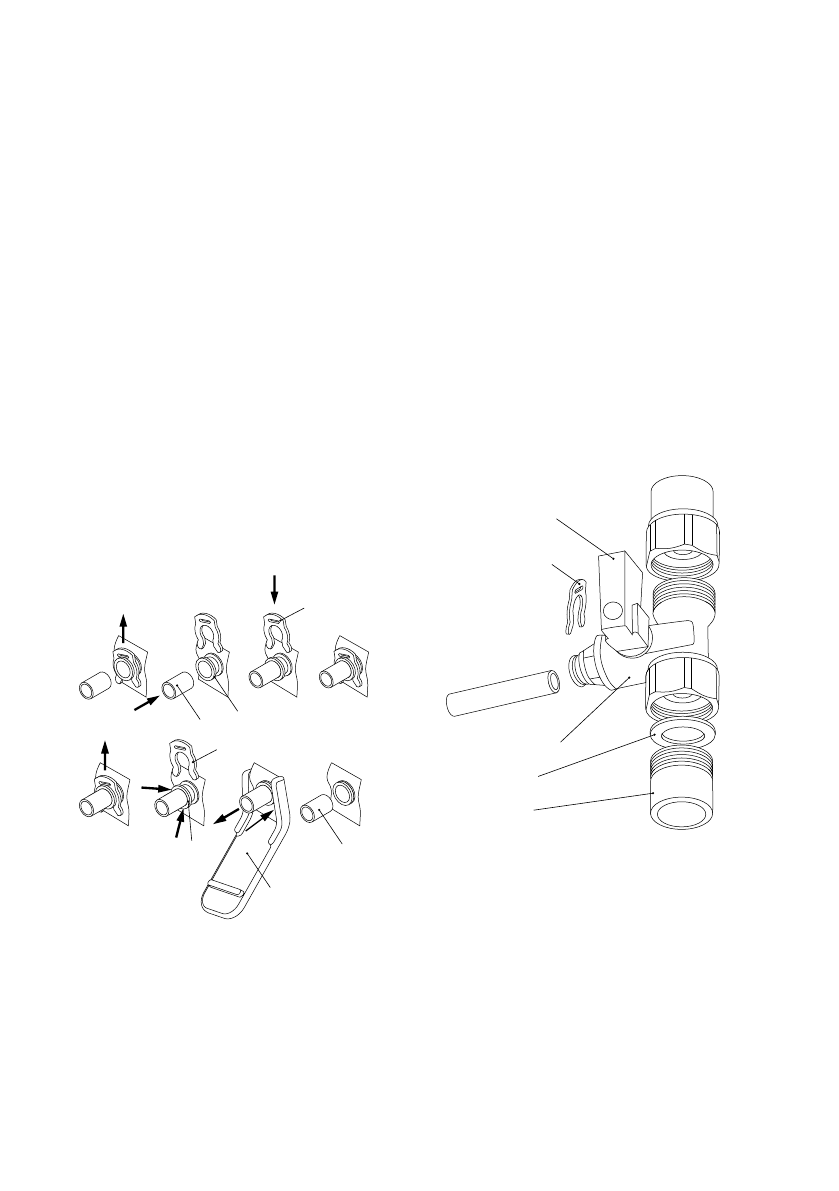

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки (1) за-

порную клипсу (2), вставьте предварительно

смоченный водой конец трубки (3) во втулку

штуцера до упора на глубину примерно 15 мм

и установите клипсу на место. Проверьте

прочность закрепления трубки: при усилии

8–10 кгс трубка не должна вытаскиваться.

Как отсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запор-

ную клипсу (2) и, нажав на торец пластиковой

вт улки, вытащите  трубк у (3). Для нажатия

используйте ключ (4) для отсоеди нения тру-

бок, входящий в комп лект DWM Pro.

Установка узла подключения

•  Перекройте воду от магистрали.

•  Откройте кухонный смеситель, чтобы сбро-

сить давление в водопроводе.

•  Подсоедините узел подключения к водо-

проводу (рис. 3). При необходимости для

уплотнения наружной резьбы узла подклю-

чения используйте ленту ФУМ.

4

2

2

1

1

1

3

•  Подсоедините подводящу ю тру бк у JG

красного цвета, руководствуясь указания-

ми раздела

«Подсоединение пластиковых

трубок»

. Проверьте прочность закрепления

трубки: при усилии 8–10 кгс трубка не должна

вытаскиваться.

•  Ус тановите входной кран в положение

«Закрыто».

•  Откройте подачу воды от магистрали, убе-

дитесь в герметичности соединения.

.........................................................................................

ОБРАТИТЕ ВНИМАНИЕ!

Торец трубопровода,

к которому присоединяется узел подключе-

ния, должен быть плоским. При затягивании

накидной гайки нельзя прилагать значитель-

ные усилия.
Несоблюдение этих требований приведет

к повреждению уплотнительной прокладки.

...........................................................................................

Установка крана

для чистой воды

•  Просверлите в мойке (столешнице) отверстие

диаметром 12 мм (рис. 4).

•  Наденьте на резьбовой хвостовик (1) крана

резиновую прокладку (2), декоративную под-

ставку (3), резиновую прокладку (4) и вставь-

те кран в отверстие мойки.

•  Снизу столешницы наденьте на резьбовой

хвостовик пластиковую (5) и металлическую

Рис. 3. Схема установки узла подключения

Входной кран установлен

в положение «Закрыто»

Запорная клипса

Узел подключения
Уплотнительная

прокладка
Водопровод

холодной воды
