7

•  Устанавливать хомут рекомендуется на дренажной линии

перед сифоном (дренажный хомут подходит к большинству

дренажных линий диаметром около 40 мм).

•  Снимите с прокладки (1) защитную пленку (2). Приклейте

уплотнительную прокладку (1) с внутренней стороны хомута,

так чтобы отверстие в прокладке совпало с отверстием

в штуцере хомута.

•  Установите хомут на дренажной линии и затем затяните

болты  (3).  Болты  следует  затягивать  равномерно,  чтобы

две части хомута располагались параллельно.

•  С к в о з ь   ш т у ц е р   х о м у т а   п р о с в е р л и т е   о т в е р с т и е

диаметром 7 мм.

•  На  дренажную  трубку  JG  (черного  цвета)  наденьте

пластиковую  гайку  и,  вставив  трубку  в  дренажный  хо-

мут,  наверните  гайку  на  штуцер.  Проверьте  прочность

за крепления  трубки:  при  усилии  8–10  кгс  трубка  не  должна

 вытаскиваться.

3

2

1

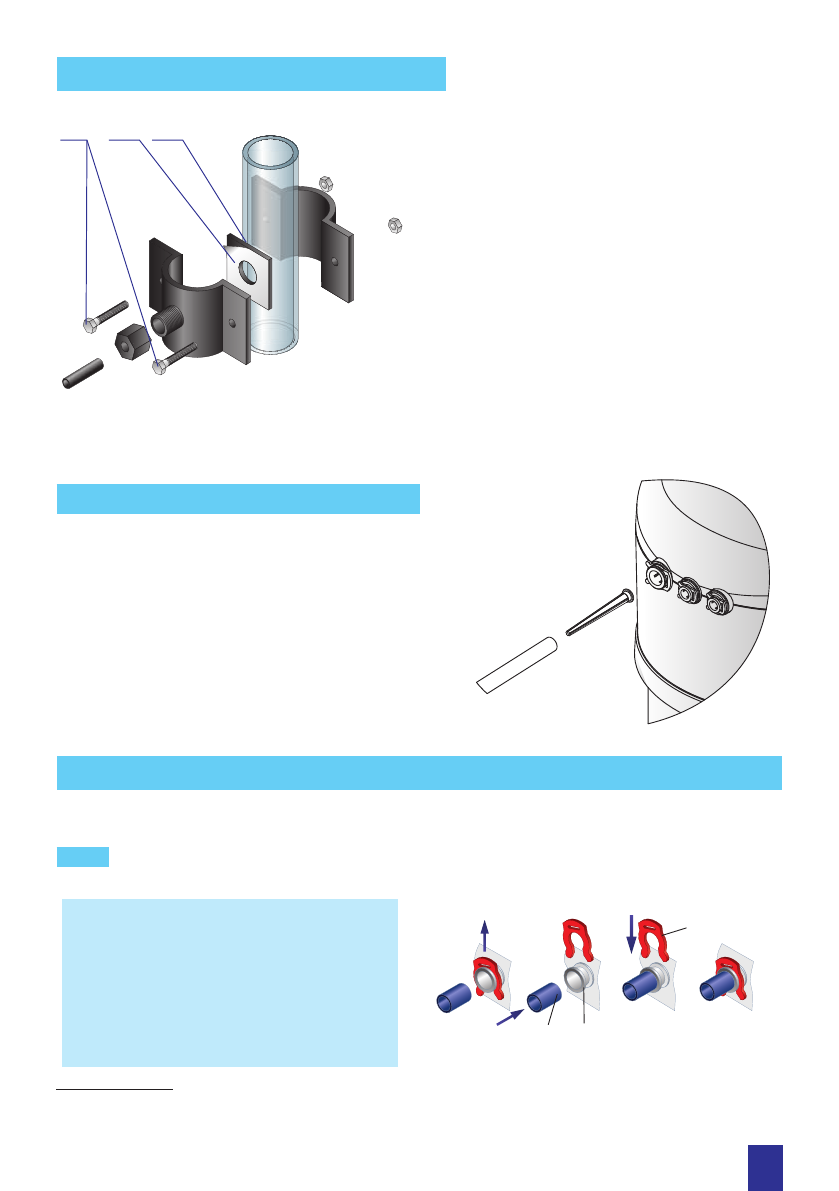

Рис. 5. Установка дренажного хомута

Установка дренажного хомута* (рис. 5)

Шаг 1  Подсоедините подводящие трубки, следуя рисункам ниже. Схема подключения трубок показана на рис. 2.

Для запуска DWM необходимо подключить подводящие трубки и провести

процедуру промывки

 модулей

и мембраны.

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запор-

ную  клипсу  (2),  вставьте  предварительно  смочен-

ный водой конец трубки (3) во втулку штуцера  до

упора  на  глубину  примерно  15 мм и установите

клипсу  (2)  на  место.  Проверьте  прочность  закре-

пления  трубки  (3):  при  усилии  8–10  кгс  трубка  не

должна вытаскиваться.

1

2

3

*  Изготовитель  оставляет  за  собой  право  использовать  дренажные  хомуты  конструкции.  В  случае  необходимости  обращайтесь  в  сер

-

висную службу.

** Устанавливается по желанию при высоком содержании в воде механических примесей.

Установка щелевой вставки** (рис. 6)

•  Извлеките  щелевую  вставку,  которая  находится  под

крышкой  водоочистителя.  Для  того,  чтобы  снять  крышку,

необходимо  повернуть  три  фиксатора  против  часовой

стрелки.

•  Установите  щелевую  вставку  в  трубку  3/8”  (9,5  мм)  как

указано  на  рис.  6  и  подсоедините  данный  конец  трубки  к

водоочистителю.

Внимание!

В  комплект  входят  три  вставки:  одна  –  для

установки, две – запасные.

Рис. 6. Установка щелевой вставки

6. Запуск DWM
