3. Комплект поставки (рис. 1):

№ Наименование

Кол-во

1 Корпус DWM в сборе (1) (рис. 1)

1 шт.

2 Модули (рис. 1):

Сменный фильтрующий модуль К5 (3)

Сменный фильтрующий модуль К2 (2)

Сменный мембранный модуль КО-50S (4) ((только для DWM-101S)

Сменный мембранный модуль КО-100S (4) (только для DWM-102S)

Сменный фильтрующий модуль К7М (5)

1 шт.

1 шт.
1 шт.
1 шт.

3 Соединительные трубки (рис. 2)

:

трубка JG 3/8” (d 9,5 мм), цвет трубки – красный

трубка JG 1/4” (d 6,35 мм) (дренажная), цвет трубки – черный

трубка JG 1/4” (d 6,35 мм) с запрессованной металлической втулкой

                                                                                         (цвет трубки – синий)

дренажный хомут для трубки JG 1/4” (d 6,35 мм)

1 шт.

1 шт.

1 шт.

1 комплект

4 Узел подключения (рис. 3)

1 комплект

5 Кран для чистой воды (кран с керамической парой) (рис. 4)

1 комплект

6 Сервисная заглушка (рис. 1Б, 1В)

3 шт. + 1 шт. для мембранного

модуля

7 Ключ для трубки JG

1 шт.

8 Вставка щелевая

3 шт.

9 Руководство по эксплуатации

1 шт.

1. Корпус DWM (1)

 состоит из верхней плиты, в которой закреплены четыре коллектора для подсоединения сменных

фильтрующих модулей и гидроавтоматики DWM. Верхняя плита закрыта декоративной крышкой, закрепленной тремя

пластиковыми фиксаторами. Важной деталью корпуса DWM является

накопительный бак для чистой воды.

 Так как

производительность  обратноосмотической  мембраны  невелика  (зависит  от  типа  мембраны,  температуры  воды  и

давления в водопроводе), вода после мембраны поступает в накопительный бак для того чтобы Вы могли пользоваться

чистой водой в любой момент и в необходимых количествах.

4. Устройство и принцип работы DWM

А: Основные блоки DWM:

1 – Корпус DWM в сборе;

2, 3 – Блок предварительной водоподготовки;

4 – Блок обратноосмотической мембраны;

5 – Блок кондиционирования воды.

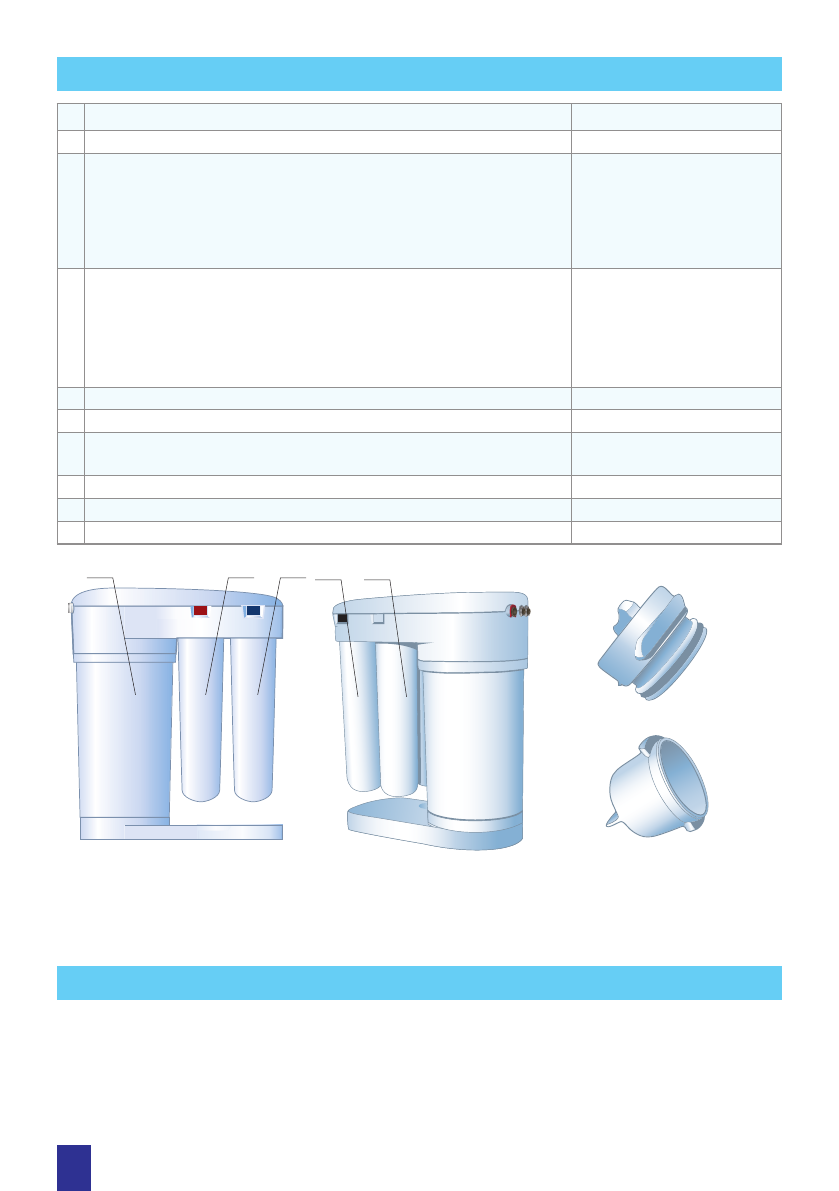

Рис. 1

3

5

1

4

2

А

Б

В

Б: Заглушка мембранного модуля.

В: Заглушка модуля предфильтрации.

К2

К5 К7М

КО-50S

или

КО-100S
