Керiництво по експлуатацiї
|
16
Пила ланцюгова електрична
|
17
www.zubr.ru
www.zubr.ru
Інструкції
по використанню
Будова
Загальний вигляд виробу:
1
Шина
2
Пильний ланцюг
3
Щиток механічного гальма
4
Вікно маслопокажчика
5
Заливна горловина для масла
6
Вимикач
7
Кнопка блокування включення
8
Ручка притиску
9
Кільце натягнення ланцюга
10
Захисна кришка
11
Кнопка термозапобіжника
Збірка
Установка пильного ланцюга:
Установку шини і регулювання пильного лан-
цюга здійснюйте лише при відключеному від
електричного ланцюга виробі.
`
переведіть рукоятку
3
на себе в положення II
(розблоковано);
`
відкрутіть ручку притиску
8
і зніміть кришку
10
натяжчика;
`
надіньте на шину
1
пильний ланцюг
2
так,
щоб ріжуча кромка була направлена у бік руху
ланцюга (відповідно до позначення напряму
руху на самому ланцюзі);
Пильний ланцюг гостро заточений. Для за-
хисту рук при установці пильного ланцюга
виконуйте операції лише в рукавичках.
`
надіньте вільну частину ланцюга на провідну
зірочку так, щоб отвори ланцюга збіглися із
зубами зірочки;
`
встановіть шину вирізом на шпильку і по-
єднайте отвори з у відповідності із виступа
-
ми натяжчика;
`
встановіть назад кришку
10
і наверніть ручку
притиску
8
, не затягуючи до кінця;
`
обертанням кільця
9
за годинниковою стріл-
кою натягніть пильний ланцюг так, щоб при
зволіканні ланцюга посередині шини вона
відходила приблизно на 4-5 мм, не виходячи
з пазів шини і вільно рухалася від руки;
`
затягніть ручку
8
;
`
перевірте натягнення ланцюга ще раз. При не
-
обхідності, повторіть дії з натягнення лан-цюга.
Примітка!
Зайве ослаблення або збільшення
затягування ланцюга збільшує знос ланцюга
і шини і знижує якість роботи.
Підготовка до роботи
Заправка маслом:
`
приготуйте масло (рекомендуємо ЗУБР ЗМПМ);
`
відкрутіть кришку 5 масляного бака і заповніть
ємкість до верху.
Не експлуатуйте пилу без масла в системі
змащення пильного ланцюга – це може при
-
вести до пошкодження масляного насоса,
ланцюга і шини. Даний випадок умовами
гарантії не підтримується.
Одягніть відповідний одягдовгі брюки і закрите взут
-
тя. Не працюйте босоніж або у відкритому взутті.
При роботі використовуйте засоби індивідуально
-
го захисту - лицьову маску, щиток, окуляри, навуш
-
ники, каску (при валянні дерев), захисні рукавички.
Видаліть дітей і тварин із зони пиляння на від-
стань не менше 3 метрів; при валянні дерев – не
менше, ніж на 20 м.
Переконайтеся в наявності масла в ємкості сис-
теми мастила ланцюга.
Переконайтеся у відсутності в заготівці, що роз
-
пилюється, цвяхів, шурупів і інших сторонніх
предметів, які можуть пошкодити пильний ланцюг
або закусити її і викликати ривок виробу вперед.
Видаліть із зони пиляння (валяння дерев) всі
предмети, які можуть бути пошкоджені при пи-
лянні або падінні спиляного об’єкту.
Перед початком роботи переконайтеся:
1)
у працездатності гальма пильного ланцюга:
`
включіть двигун;
`
тильною стороною долоні, що утримує бічну
рукоятку, штовхніть важіль гальма
3
вперед.
Пильний ланцюг і двигун повинні миттєво
зупинитися. Якщо ланцюг зупиняється із
затримкою більше 1 с, припиніть експлуатацію
виробу і зверніться в сервіс
-
ний центр;
`
поверніть важіль гальма у
вихідне положення.
Примітка!
Якщо ланцюг зу
-
пинився, а двигун продо
-
вжує працювати, це може призвести до пере
-
гріву виробу, його заклинювання і виходу зі
строю. В цьому випадку негайно вимкніть виріб
і зверніться в сервісний центр.
Користуватися виробом при несправному
гальмі ЗАБОРОНЯЄТЬСЯ
2)
у вступі масла для мастила ланцюга:
`
піднесіть кінець шини до світлої поверхні
і збільште звороти двигуна;
`
через 3 – 5 сек. переконайтеся в появі
на по-верхні масляної «доріжки» або після
зупинки ланцюга переконайтеся в наявності
масла на ланцюзі
Увага! В разі відсутності подачі масла НЕ
-
ГАЙНО припините перевірку і звернетеся до
розділу «Рекомендації по вживанню».

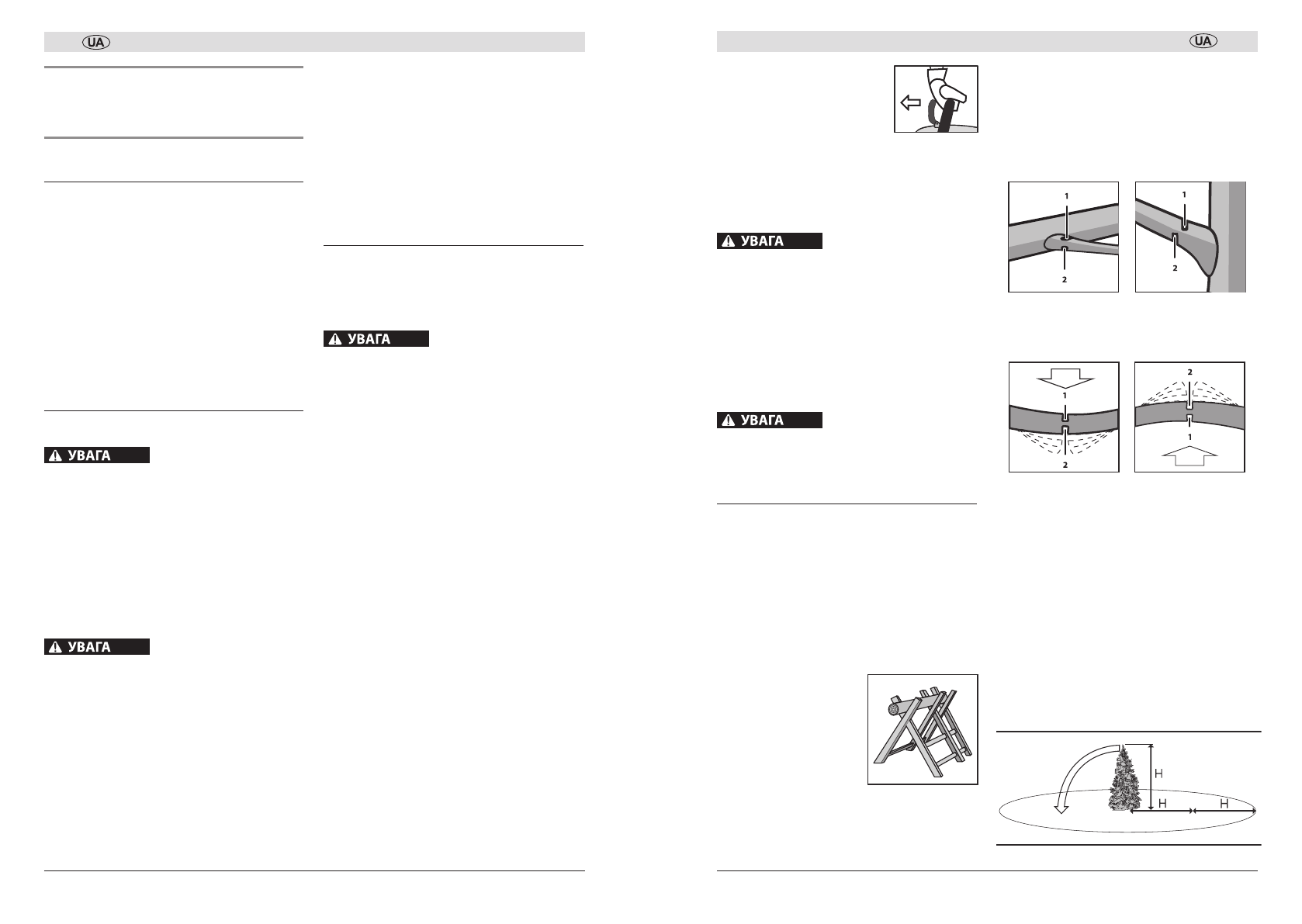

Порядок робот
Пиляння заготівок.
Заготівку, що розпилюється, закріпіть так, щоб
вона не могла переміщатися під час пиляння.
Візьміть до уваги, що при досить глибокому пропилі
частини, що розпилюються, починають переміщатися
відносно один одного. Щоб уник-нути затиску лан
-
цюга, забезпечте можливість відпилюваній частині
відгинатися від нерухомої частини:
`
при пилянні на землі
підкладіть під місце
пиляння опору;
`
при пилянні на козлах
коротшу частину по-
містіть на вазі;
`
при пилянні дуже тов
-
стої або дуже твер
-
дої заготівки робіть
пропили на глиби
-
ну до 1/3 товщини і повертайте заготів
-
ку довкола своєї осі до повного розпилу.
Обпилювання гілок.
При обпилюванні гілок, що не знаходяться під
натягненням, спочатку слід надпилювати з боку,
в який відпадатиме гілка, потім відпилювати
з протилежного боку. При відпилюванні тонкої
гілки пази можуть збігатися, при відпилюванні
товстої - обов’язково мати зсув.
При обпилюванні гілок, що знаходяться під на
-
тягненням, виконайте спочатку надпил (на гли
-
бину не більше 1/3) з внутрішньої сторони виги
-
ну, потім пропиляйте із зовнішнього боку.
Валяння дерев.
Примітка!
Ланцюг, що поставляється в ком-
плекті, є універсальним для більшості робіт. При
необхідності виконання особливо складних робіт
(наприклад, валяння товстих дерев) використо
-
вуйте спеціально призначені для цього ланцюги.
Перед початком валяння дерев визначте при-
родний нахил дерева і напрям вітру, а також
оцініть розташування найбільш важких гілок
і з врахуванням цих чинників визначте напрям
падіння дерева. Прийміть заходи, аби в зоні
його падіння, не знаходилися люди, тварини,
лінії електропередач, телеграфні дроти, будови,
техніка і інші ушкоджувані об’єкти.
