4. УСТРОЙСТВО ЭЛЕКТРОПИЛЫ

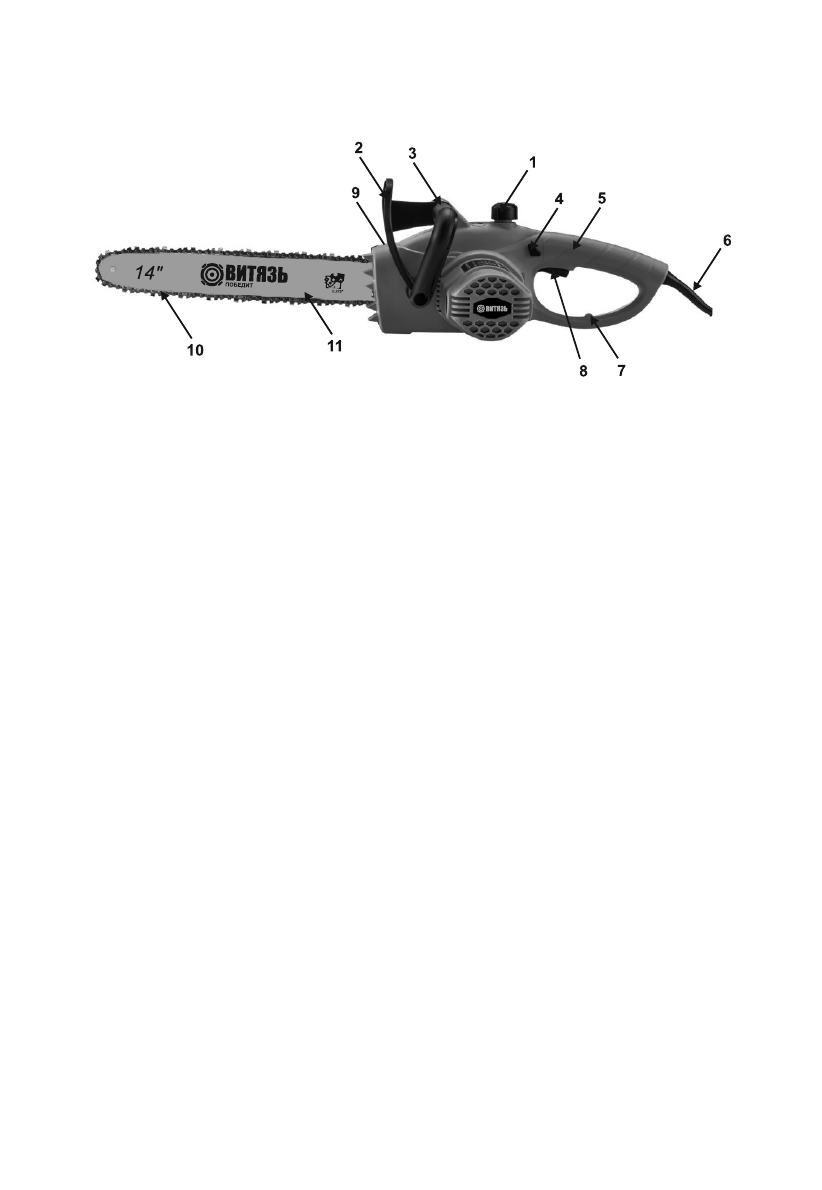

Основные элементы и части электропилы представлены на рис.1.











Рис.1.

1.    Крышка масляного бака смазки цепи

2.    Щиток

3.    Передняя дуговая ручка

4.    Кнопка блокировки пуска

5.    Задняя ручка

6.    Шнур сетевой

7.    Скоба крепления сетевого шнура

8.    Клавиша пуска

9.    Индикатор уровня масла смазки цепи

10.  Направляющая шина цепи

11.  Цепь

Внимание!

  Внешний  вид  инструмента  может  незначительно

отличаться  от  приведенного  на  рисунках.  Это  вызвано  дальнейшим
техническим усовершенствованием модели. Изготовитель оставляет
за  собой  право  вносить  изменения  в  конструкцию  и  комплектацию
инструмента  без  предварительного  уведомления  пользователя,  с
целью повышения его потребительских качеств.


Устройство системы безопасности:


•

Кнопка      блокировки      пуска

(4)  (См.Рис.1)      предотвращает

случайное      включение    двигателя.      Она  расположена  на
боковой  поверхности  задней  рукоятки.  Клавиша  пуска  (8)  (См.
Рис.1) не может быть

нажата, если не нажата кнопка блокировки

пуска (4) (См. Рис.1).

•

Задняя  ручка

(5)(См.  Рис.1).  Задняя  ручка  имеет  покрытие  для

надежности  хвата,  имеет    снизу  расширенный  защитный  экран,
который защищает руки от травм в случае разрыва цепи, а также
от царапин ветками и сучьями во время работы.

•

Пильная  цепь,

снижающая  риск  отскока  (11)  (См.  Рис.1).  Пила

снабжена высококачественной цепью, снижающей риск отскока и
