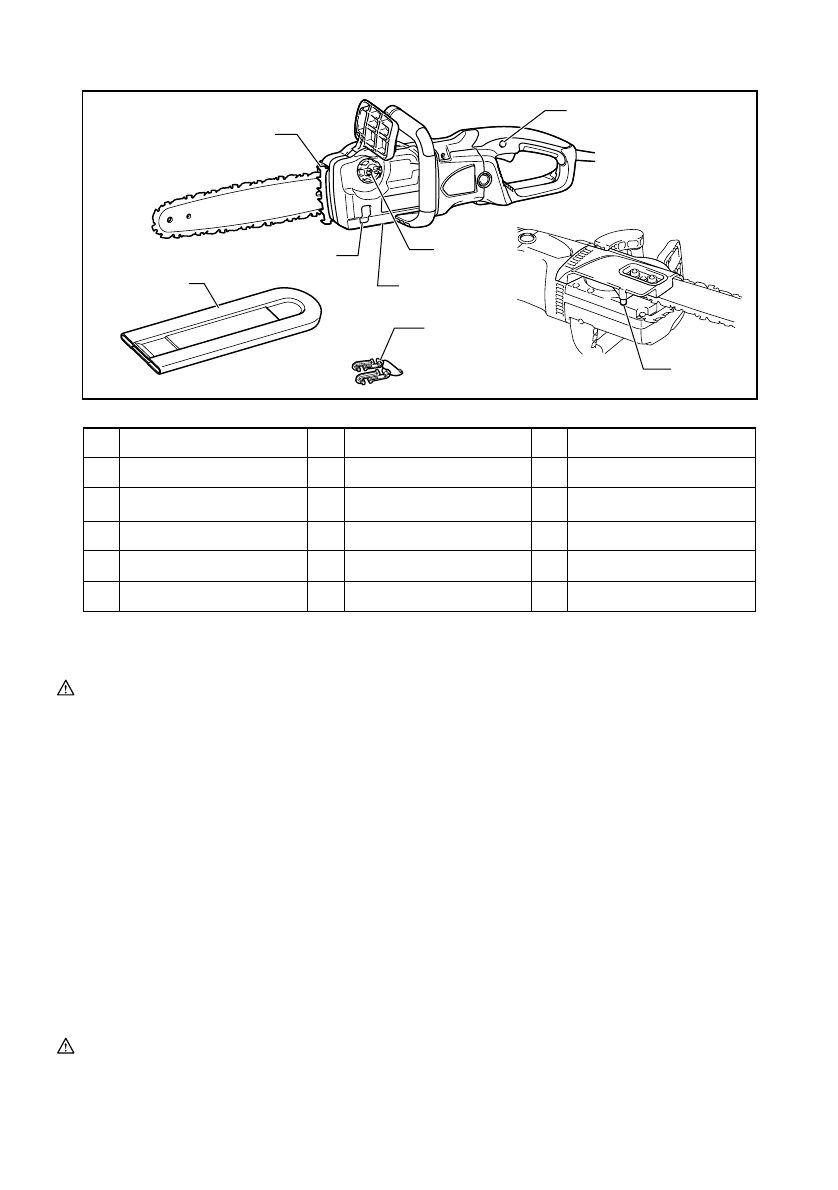

54

(Kaikki mallit)

14

12

11

15

13

17

16

18



014514

Johdon pidike

1

2

3

4

5

6

7

9

8

10

11

12

13

Kuorituki

18

14

15

16

17

Takakahva

Liipaisinkytkin

Öljyn täyttökupu

Etukahva

Etukahvan suojus

Ohjaustanko

Sahan ketju

Vipu

Säätöruuvi/säätölevy

Öljynpinnan tähtäinlasi

Takakahvan suojus

Lukituksen vapautuskytkin

Ketjusieppo

Terälevyn suojus

Öljypumpun säätöruuvi
(pohjassa)

Hammaspyörän kotelo



014375

KOKOONPANO



HUOMIO:

•

Varmista aina ennen koneelle tehtäviä toimenpiteitä,
että kone on sammutettu ja irrotettu pistorasiasta.

Hammaspyörän kotelon irrottaminen ja
kiinnittäminen

Irrota hammaspyörän kotelo seuraavasti:

(Mutterikiristeiset mallit)

Kuva1

Kierrä mutteri löysälle.

(Vipukiristeiset mallit)

Kuva2

Paina vipua ja avaa se kokonaan, kunnes se pysähtyy.
Kierrä kiristinvipua vastapäivään.

Asenna hammaspyörän kotelo suorittamalla edellä
kerrotut toimet päinvastaisessa järjestyksessä.

Ketjun irrotus ja kiinnitys



HUOMIO:

•

Käytä aina suojakäsineitä, kun kiinnität tai irrotat
ketjua.

Irrota ketju toimimalla seuraavasti:

1. Löysää

hammaspyörän

kotelo.

2.  (Mutterikiristeiset mallit) Löysää ketjun kiristystä

kiertämällä ketjun säätöruuvia vastapäivään.
(Vipukiristeiset mallit) Löysää ketjun kiristystä
kiertämällä säätölevyä suuntaan ”-".

Kuva3

Kuva4

3.

Irrota hammaspyörän kotelo.

4.

Irrota ketju ja terälevy sahasta.


Asenna ketju seuraavasti:

5.  Tarkista ketjun pyörimissuunta. Suunta on

merkitty ketjuun nuolella.

Kuva5

6.

Aseta ketjun toinen pää terälevyn päälle ja toinen
pää hammaspyörälle.

7.

Asta terälevy sahaan.

8.

Siirrä kiristin terälevyssä olevan reiän kohdalle.

Kuva6

9.  Pidä kiinni terälevystä ja säädä ketjun kireys

kiertämällä ketjun säätöruuvia/säätölevyä.

10. Aseta hammaspyörän kotelo siten, että

kiinnikkeet asettuvat reikiin ja tappi osuu
hammaspyörän kotelossa olevaan aukkoon.
