12

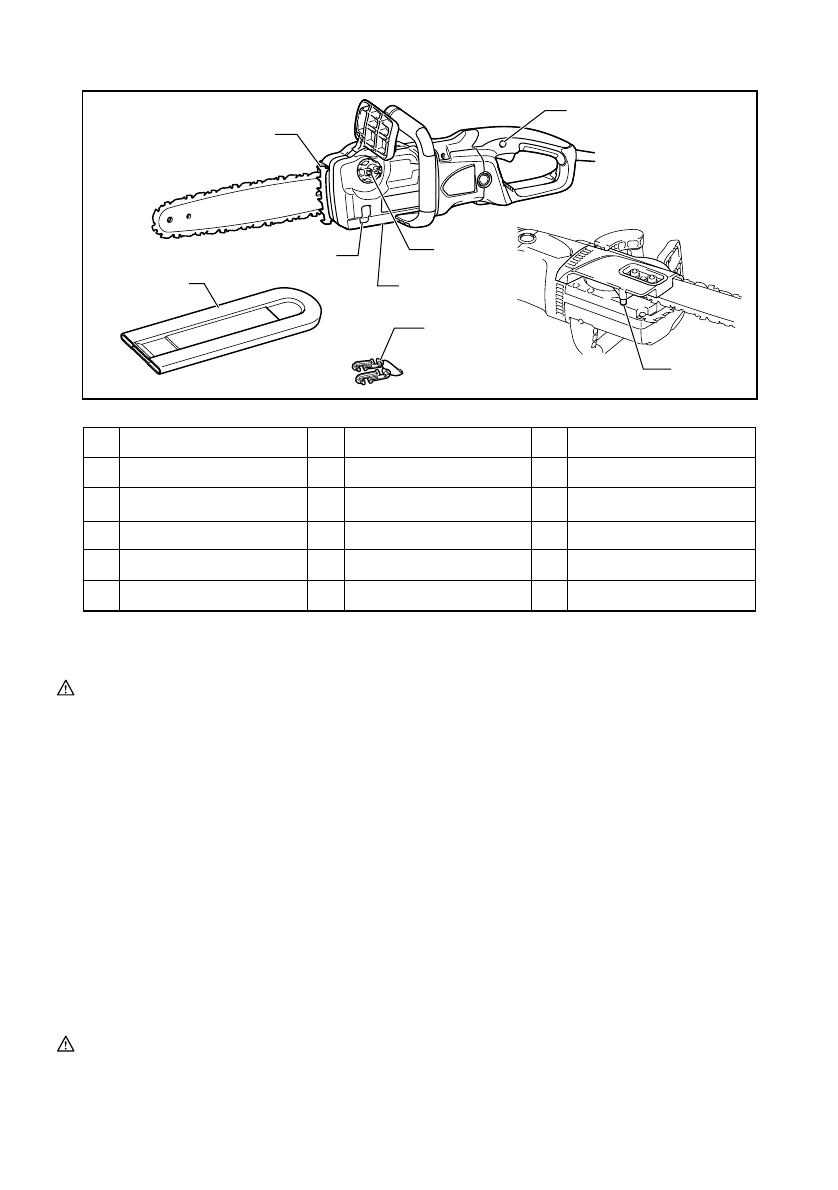

(For all models)

14

12

11

15

13

17

16

18

014514

Cord hook

1

2

3

4

5

6

7

9

8

10

11

12

13

Spike bumper

18

14

15

16

17

Rear handle

Switch trigger

Oil filler cap

Front handle

Front hand guard

Guide bar

Saw chain

Lever

Adjusting screw/dial

Oil level sight

Rear hand guard

Lock-off button

Chain catcher

Guide bar cover

Adjusting screw for oil pump
(at the bottom)

Sprocket cover

014375

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.

Removing or installing sprocket cover

To remove the sprocket cover, perform the following
steps:

(For nut models)

Fig.1

Loosen the nut.

(For lever models)

Fig.2

Press and fully open the lever until it stops.
Turn the lever counterclockwise.

To install the sprocket cover, perform the above steps in
reverse.

Removing or installing saw chain

CAUTION:

•

Always wear gloves when installing or removing
the saw chain.

To remove the saw chain, perform the following steps:

1.

Loosen the sprocket cover.

2.

(For nut models) Turn the chain adjusting screw
counterclockwise to release the saw chain
tension.
(For lever models) Turn the adjusting dial to "-"
direction to loosen the saw chain tension.

Fig.3

Fig.4

3.

Remove the sprocket cover.

4.  Remove the saw chain and guide bar from the

chain saw.


To install the saw chain, perform the following steps:

5.

Make sure the direction of the chain. The arrow
mark on the chain shows the direction of the
chain.

Fig.5

6.

Fit in one end of the saw chain on the top of the
guide bar and the other end of it around the
sprocket.

7.

Place the guide bar on the chain saw.

8.

Align the tension slide with the hole of the guide
bar.
