Пила цепная электрическая «Зверь машина» ECSS-2000/400 (ID 0921).
Артикул 3 14 01 008.
30
27
•
Откройте коробку, в которую упакована цепная пила и ком-
плектующие детали. Проверьте комплектность цепной пилы и
отсутствие видимых механических повреждений.
•
Удалите чистой сухой ветошью консервационную смазку с не-
окрашенных металлических поверхностей цепной пилы.
•
Подготовьте рабочий стол для сборки и регулировки цепной
пилы. Место сборки цепной пилы должно иметь общее освеще-
ние.
•
Положите цепную пилу, комплектующие детали, слесарный ин-
струмент и материалы на рабочий стол. Подготовьте защитные
рукавицы, обтирочный материал и цепное масло.
•
Квалифицированный специалист должен
подготовить электри-
ческую питающую линию, к которой будет подключаться цепная
пила. Для защиты электрооборудования цепной пилы и электро-
проводки от перегрузок на электрическом распределительном
щите подключения данной линии необходимо установить плав-
кие предохранители или автоматические выключатели на 25 А.
Напряжение и частота тока в электрической питающей линии
должны соответствовать техническим данным цепной пилы
•
Разъем (розетка) удлинительного электрокабеля, к которому
подсоединяется вилка кабеля электропитания 15 цепной пилы
(см. рис. 7 и 8), должен быть защищен от попадания на него
брызг воды. Разъем удлинительного электрокабеля должен
быть выполнен из резины или оснащен резиновым покрытием.
8. Корпус пилы
18. Упор зубчатый
29. Шпилька
30. Штифт
31. Масляный инжектор
32. Отвертка (или ключ комбинирован-
ный)
33. Винт натяжения пильной цепи

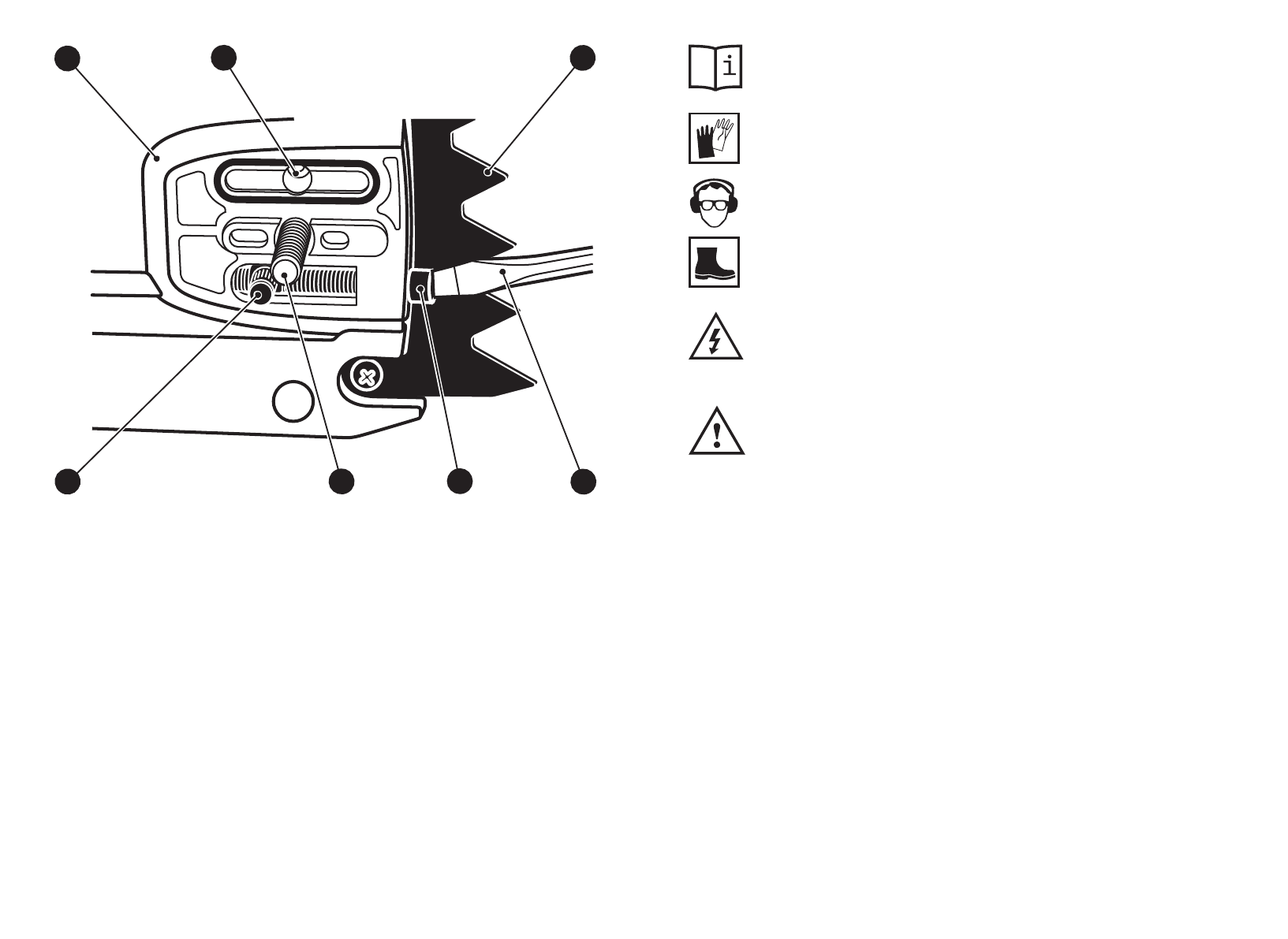

Рисунок 11
— Регулирование натяжения пильной цепи
29
8
32
31
18
33
30
Пильная цепь 4 и направляющая шина 3 условно не показаны.
