www.kraton.ru
Пила цепная электрическая «Зверь машина» ECSS-2000/400 (ID 0921).
Артикул 3 14 01 008.
34
23
Устройство и принцип работы цепной пилы
•
Общий вид цепной пилы приведен на рисунках 7 и 8. Подроб-
ное устройство цепной пилы приведено на схеме сборки (см.
приложение Б или В). Рисунки в настоящей инструкции приве-
дены для ознакомления с устройством цепной пилы, и могут не
отражать некоторые особенности ее конструкции.
•
В корпусе 8 смонтированы основные узлы и механизмы
цепной пилы: коллекторный электродвигатель с редуктором
и устройством принудительной вентиляции, цепной тормоз,
устройство для автоматической смазки цепи пильной 4 и шины
3. Шина направляющая
4. Цепь пильная
15. Кабель электропитания с вилкой
16. Рукоятка задняя
17. Рукоятка передняя
18. Упор зубчатый
19. Гайка
20. Крышка приводного узла
21. Щиток защитный
22. Крючок
23. Приемное отверстие для электро-
кабеля
4
17
3
18
16
15
19
20
21
23

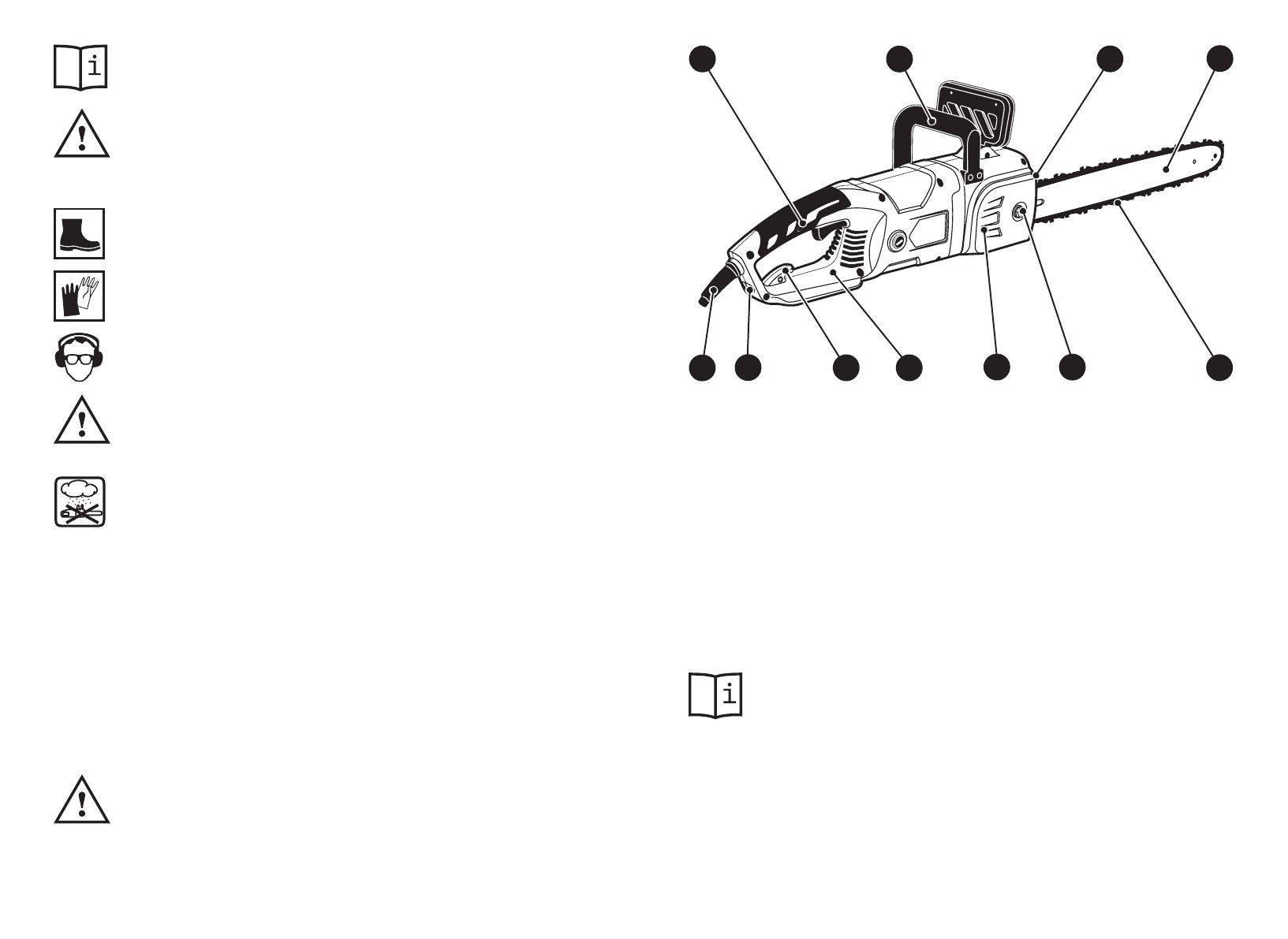

Рисунок 8
— Общий вид цепной пилы
22
•
Плотно заверните крышку 10 на заправочную резьбовую гор-
ловину масляного бачка.
•
Контроль количества масла в масляном бачке следует произ-
водить, ориентируясь по его уровню в окне смотровом 9 (см.
рис. 7).
ВНИМАНИЕ
Уровень масла ниже минимальной отметки
при работе цепной пилы не допускается.
Пробный пуск и остановка цепной пилы
•
Наденьте спецодежду и защитные средства.
•
Подключите вилку кабеля электропитания 15 к розетке уд-
линительного электрокабеля. Сложите вдвое участок удлини-
тельного электрокабеля за его розеткой и протолкните обра-
зовавшийся радиусный участок петли в приемное отверстие 23
с внешней стороны рукоятки задней 16 (см. рис. 7 и 8). Наденьте
петлю на крючок 22, тем самым предотвращая случайное разъ-
единение вилки кабеля электропитания 15 и розетки удлини-
тельного электрокабеля в процессе работы цепной пилы.
•
Подключите вилку удлинительного кабеля к источнику элек-
тропитания однофазного переменного тока напряжением 220
В и частотой тока 50 Гц.
•
Пробный пуск рекомендуется производить на открытом воз-
духе, без присутствия посторонних лиц, детей и животных.
•
Отключите цепной тормоз. Для этого надавите на рычаг цеп-
ного тормоза 5 по направлению к рукоятке передней 17 (см. рис.
9) до характерного щелчка.
•
Снимите защитный кожух с режущей гарнитуры, возьмите цеп-
ную пилу левой рукой за переднюю рукоятку 17, правой рукой за
рукоятку заднюю 16. Осмотритесь вокруг и займите устойчивую
позу.
•
Надежно удерживая цепную пилу двумя руками, нажмите боль-
шим пальцем правой руки на кнопку блокировочную 6, другими
пальцами правой руки нажмите и удерживайте клавишу пуско-
вую 7.
•
Включится электродвигатель и привод цепной пилы, и цепь
пильная 4 начнет протягиваться с большой скоростью по шине
направляющей 3.
Дайте поработать цепной пиле без нагрузки
в течение 1–2 минут.
•
Остановите цепную пилу, отпустив одновременно клавишу пу-
сковую 7 и кнопку блокировочную 6.
• ВНИМАНИЕ!
Запрещено фиксировать любым способом (клей-
кой лентой, саморезом, деревянным колышком и др.) во вклю-
ченном состоянии кнопку блокировочную 6. Нарушение этого
