www.kraton.ru
МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ
9. Корпус пилы
10. Упор зубчатый
29. Шпилька
30. Штифт
31. Масляный инжектор
32. Отвертка (или ключ комбинирован-
ный)
33. Винт натяжения пильной цепи

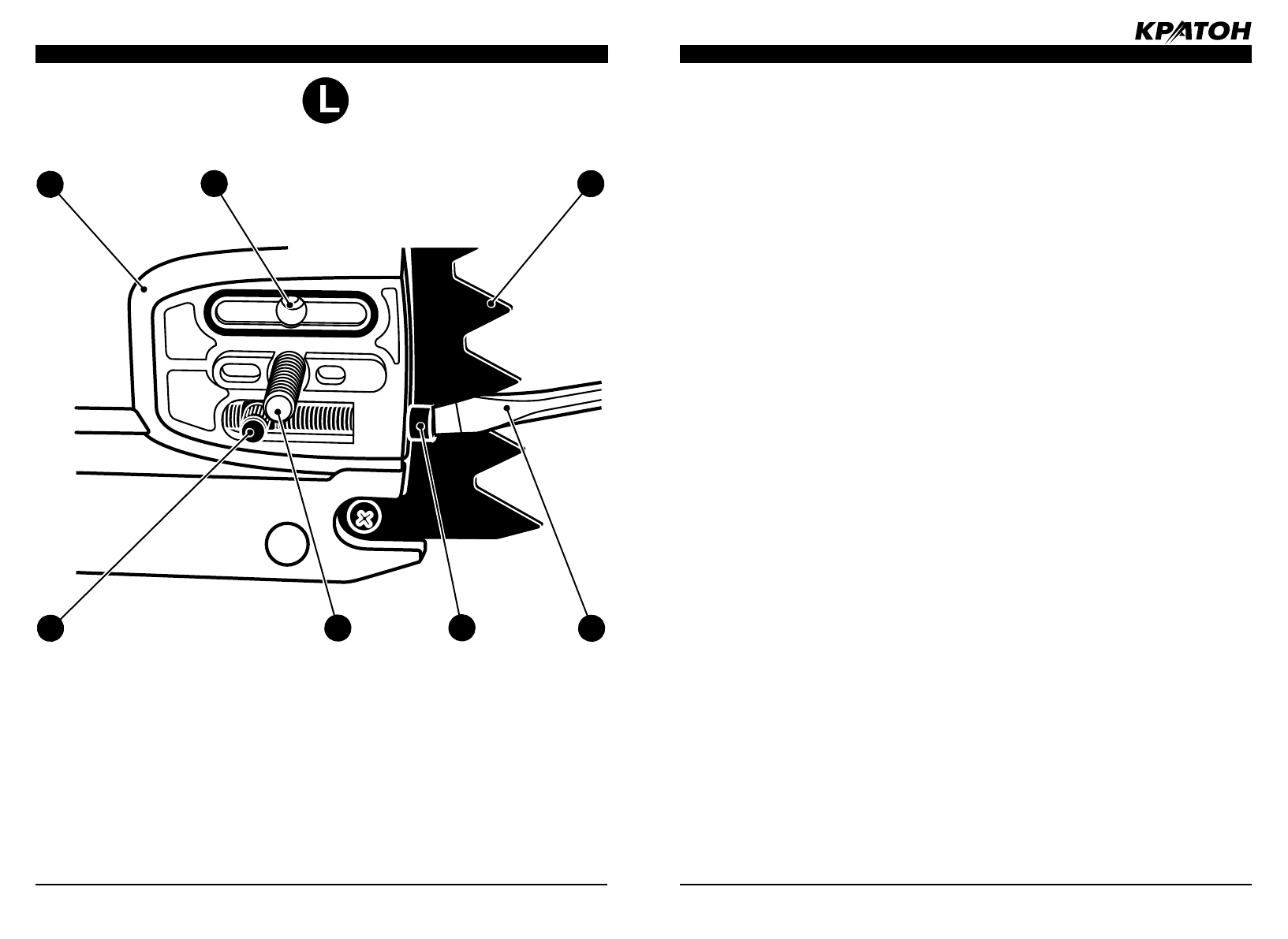

Рисунок L — регулирование натяжения пильной цепи.
29
9
32
31
10
33
30
МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ
Монтаж шины направляющей и цепи
пильной
•
Отключите цепной тормоз. Для этого
надавите на рычаг цепного тормоза 5 по
направлению к рукоятке передней 19 (см.
рис. I) до характерного щелчка.
•
Отверните
с помощью комбинирован-
ного ключа гайку 19 и снимите крышку 20
(см. рис. J, рисунок не определяет кон-
струкцию некоторых элементов пилы).
•
Визуально проверьте отсутствие загряз-
нений масляного инжектора 31 (см. рис.
L). При необходимости тонкой медной
проволочкой прочистите отверстие мас-
ляного инжектора 31.
•
Вращая винт 33 (см. рис. L) против ча-
совой стрелки, установите его в крайнее
положение.
•
Возьмите пильную цепь 4 и, соблюдая
правильное направление режущих зве-
ньев 12, оденьте ее на шину направляю-
щую 3 (см. рис. G и K). Для более удобного
выполнения этой операции удерживайте
шину направляющую 3 носовой частью
с ведомой звездочкой 1 вверх. Фасон-
ные звенья 11 (с нижней стороны) цепи
пильной 4 должны совместиться с впади-
нами ведомой звездочки 1 и войти в же-
лоб 2 шины направляющей 3 (см. рис. G
и K). Правильное направление режущих
звеньев 12 пильной цепи 4 показано на
крышке 20 и на шине направляющей 3.
•
Установите (см. рис. K)
шину направля-
ющую 3 с надетой цепью пильной 4 на
приводной узел цепной пилы. При этом
совместите фасонные звенья 11 цепи
пильной 4 с впадинами звездочки веду-
щей 25. Центральный установочный паз
27 и нижнее отверстие 26 шины направ-
ляющей 3 совместите, соответственно со
шпилькой 29 и штифтом 30 (см. рис. K).
При правильной установке буртик направ-
ляющий 28 и штифт 30 должны войти, со-
ответственно, в центральный установоч-
ный паз 27 и нижнее отверстие 26 шины
направляющей 3, четыре фасонных звена
11 цепи пильной 4 должны войти во впа-
дины звездочки ведущей 25 (см. рис. K).
• Примечание:
конструкция шины на-
правляющей 3 позволяет переворачивать
ее на 180
°, без изменений правил мон-
тажа.
•
Установите на штатное место крышку
20 и заверните, не затягивая гайку 19 (см.
рис. J).
Натяжение цепи пильной
• ВНИМАНИЕ!
Неудовлетворительно на-
тянутая цепь пильная 4 может при работе
сорваться с шины направляющей 3 и при-
чинить серьезные или даже смертельные
травмы
.
Не забудьте надеть защитные
рукавицы!
•
Удерживая цепную пилу левой рукой
за рукоятку переднюю 18, поднимите ее
шиной направляющей 3 вверх. Нижнюю
часть цепной пилы надежно установите
на рабочий стол.
• ВНИМАНИЕ!
При выполнении этой опе-
рации будьте предельно внимательны
и осторожны, чтобы не повредить лицо
и другие части тела режущими зубьями
цепи пильной 4.
•
Правой рукой возьмите отвертку 32 (ком-
бинированный ключ) и, вращая винт 33 по
часовой стрелке, произведите натяжение
цепи пильной 4.
•
Опустите цепную пилу на рабочий стол и
проверьте натяжение цепи пильной 4 (см.
рис. G и K). Цепь пильная 4 натянута пра-
вильно, если при оттягивании в середине
ее верхней или нижней ветви на 3–4 мм,
она под действием сил натяжения воз-
вращается в исходное положение.
•
После натяжения проверьте легкость
хода цепи пильной 4 по шине направля-
ющей 3. Цепь пильная 4 должна протяги-
ваться от руки по шине направляющей 3
и без провисания прилегать к ее нижней
стороне.
•
Затяните гайку 19 (см. рис. J). Оденьте
Пильная цепь 4 и направляющая шина 3 (см. рис. G) условно не показаны.
