МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ
ВНИМАНИЕ! Перед монтажом шины направляющей
и цепи пильной отключите цепную пилу от элек-
тропитания. Обязательно отсоедините вилку
кабеля электропитания цепной пилы от розетки
удлинительного кабеля. Во избежание травм все
действия с цепью пильной выполняйте в защит-
ных рукавицах.
4
3. Шина направляющая
4. Цепь пильная
5. Рычаг цепного тормоза
9. Корпус пилы
18. Рукоятка передняя

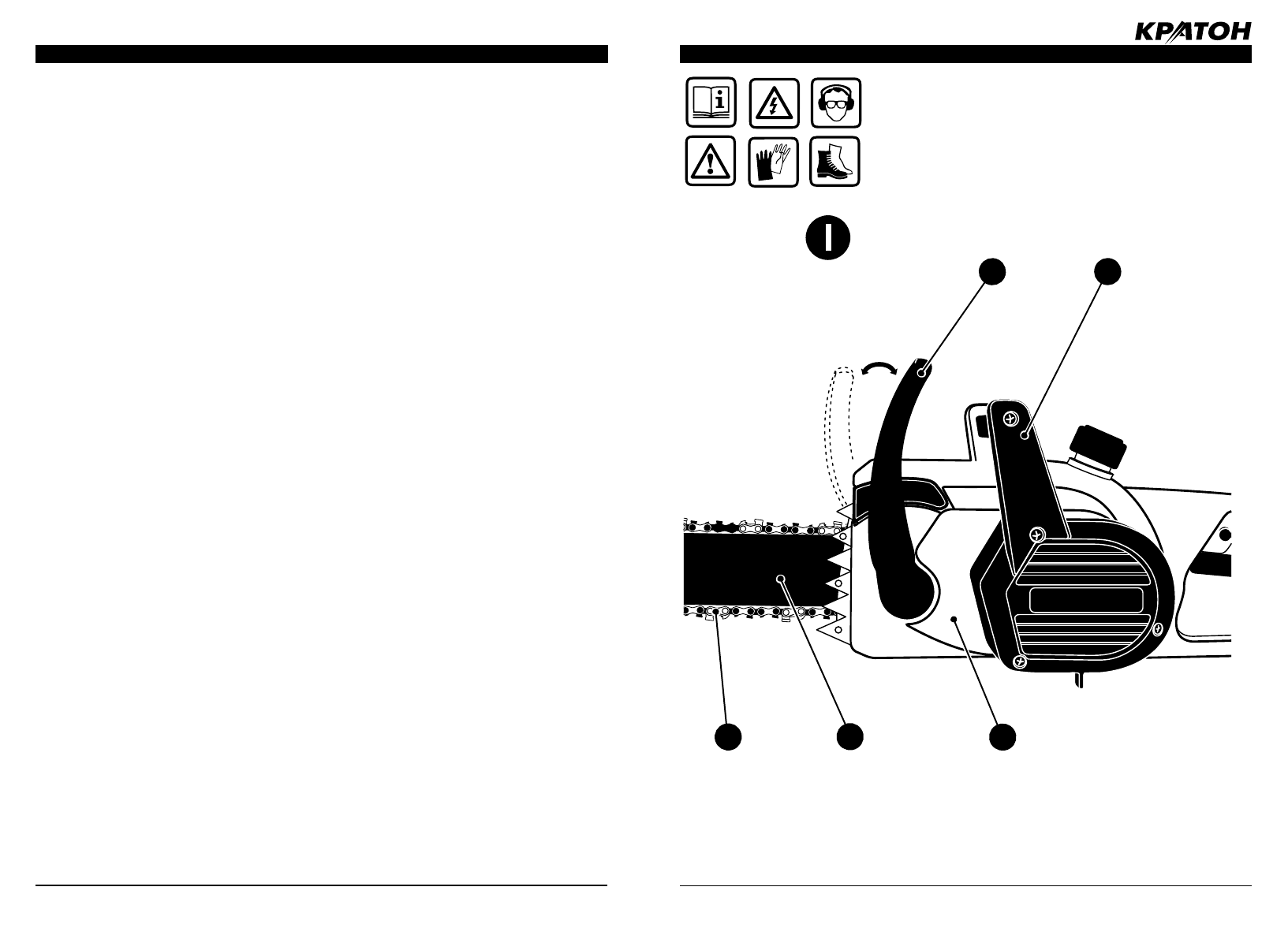

Рисунок I — рабочие положения рычага цепного тормоза.
9
ЗАЛИВКА ЦЕПНОГО МАСЛА И ПРОБНЫЙ ПУСК ЦЕПНОЙ ПИЛЫ
Масло для смазки цепи пильной и
шины направляющей
•
Цепь пильная 4 и шина направляющая
3 смазываются с помощью устройства
автоматической смазки. Устройство авто-
матической смазки включается в работу
одновременно с пуском цепной пилы и
отключается при ее остановке.
•
Мы рекомендуем использование только
цепного масла, имеющего хорошие пара-
метры адгезии и текучести при работе в
жаркую или холодную погоду. Очень важ-
но использовать масло, вязкость кото-
рого соответствует времени года. Масло
густеет при низких температурах окружа-
ющего воздуха. Загустение масла может
вызвать перегрузку устройства автомати-
ческой смазки и привести к поломке цеп-
ной пилы.
•
В случае отсутствия
цепного масла до-
пускается использование моторного мас-
ла.
• ВНИМАНИЕ!
Никогда не используйте
для смазки режущей гарнитуры цепной
пилы отработанное моторное масло! От-
работанное моторное масло содержит за-
грязнения, что может привести к повреж-
дению устройства автоматической смазки,
шины направляющей и цепи пильной.
Заливка цепного масла
•
Установите цепную пилу на рабочий
стол или на ровную, твердую и чистую по-
верхность.
•
Очистите поверхность вокруг крышки 17
(см. рис. M, рисунок не определяет кон-
струкцию некоторых элементов пилы) от
древесной пыли и грязи. Рисунок не опре-
деляет конструкцию пилы.
•
Отверните крышку 17 и залейте цепное
масло из емкости в масляный бачок в
корпусе пилы 9, через заправочную резь-
бовую горловину до его полной вмести-
мости.
•
Плотно заверните крышку 17 на запра-
вочную резьбовую горловину масляного
бачка.
•
Контроль количества масла в масляном
бачке следует производить, ориентируясь
по его уровню в окне смотровом 21 (см.
рис. M).
ВНИМАНИЕ
Уровень масла ниже
отметки «MIN» 35 (см. рис. M) при работе
цепной пилы не допускается.
Пробный пуск и остановка цепной
пилы
•
Наденьте спецодежду и защитные сред-
ства.
•
Подключите вилку кабеля электропита-
ния 15 к розетке удлинительного электро-
кабеля. Сложите вдвое участок удлини-
тельного электрокабеля за его розеткой и
протолкните образовавшийся радиусный
участок петли в приемное отверстие 24 с
внешней стороны рукоятки задней 16 (см.
рис. G и H). Наденьте петлю на крючок
23, тем самым предотвращая случайное
разъединение вилки кабеля электропита-
ния 15 и розетки удлинительного электро-
кабеля в процессе работы цепной пилы.
•
Подключите вилку удлинительного кабе-
ля к источнику электропитания однофаз-
ного переменного тока напряжением 220
В и частотой тока 50 Гц.
•
Пробный пуск рекомендуется произво-
дить на открытом воздухе, без присут-
ствия посторонних лиц, детей и живот-
ных.
•
Отключите цепной тормоз. Для этого
надавите на рычаг цепного тормоза 5 по
направлению к рукоятке передней 18 (см.
рис. I) до характерного щелчка.
•
Снимите защитный кожух с режущей
гарнитуры, возьмите цепную пилу левой
рукой за переднюю рукоятку 18, правой
рукой за рукоятку заднюю 16. Осмотри-
тесь вокруг и займите устойчивую позу.
•
Надежно удерживая цепную пилу дву-
мя руками, нажмите большим пальцем
правой руки на кнопку блокировочную 6,
другими пальцами правой руки нажмите и
удерживайте клавишу пусковую 7.
•
Включится электродвигатель и привод
цепной пилы, и цепь пильная 4 начнет
ВКЛ
ВЫКЛ
