4

6.1.2  Пила имеет автоматическую систему смазки пильной цепи. Подача масла
осуществляется с помощью плунжерного насоса только при работающем двигателе.
Крышка масляного бачка снабжена резиновым колпачком, выполняющим функцию
ручного насоса (рис.5).
6.1.3  Пила оборудована электрическим и механическим тормозами. Включение
электрического тормоза осуществляется автоматически при снятии усилия с клавиши 7
главного выключателя. Включение механического тормоза цепи осуществляется
перемещением ручки 11 тормоза цепи до упора в сторону пильного аппарата. Тормозное
усилие создаётся трением тормозной ленты по наружной поверхности тормозного
барабана. Одновременно дополнительный выключатель разрывает электрическую цепь
питания двигателя. Для отключения механического тормоза необходимо вернуть ручку
тормоза цепи в исходное положение.
Включение пилы при включённом механическом тормозе невозможно!
6.1.4  Включение пилы осуществляется одновременным нажатием на клавиши 18 и 19
главного и дополнительного выключателей. Механический тормоз пилы при этом должен
быть выключен. Для включения главного выключателя необходимо предварительно
отжать кнопку 19 блокировки выключателя.
6.1.5  Вращение двигателя передаётся на вал редуктора и через фрикционную муфту на
ведущую звёздочку  привода пильной цепи.
6.1.6  Пила оборудована фрикционной предохранительной муфтой, которая защищает
двигатель и редуктор от перегрузки.

Внимание!

Прежде чем вставить вилку в розетку, убедитесь, что выключатель

находится в положении «Выключено».

При длительном хранении инструмента

выключатель должен находиться в положении «Выключено».
6.2     Регулировки и настройки.

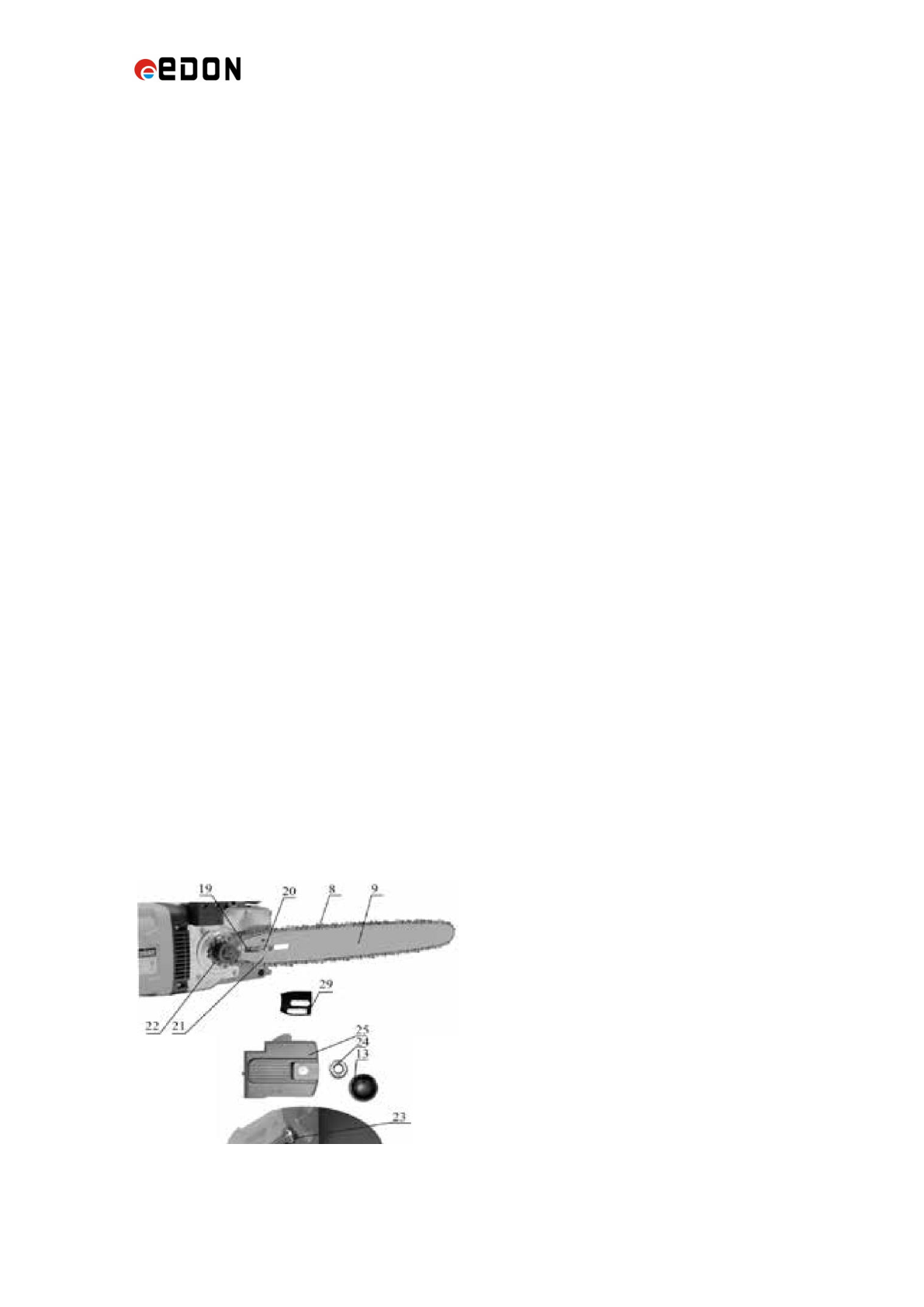

6.2.1  Установка пильного аппарата. Установку пильного аппарата выполняйте на пиле,
отключенной от сети электропитания!

Внимание! Работу с цепью всегда выполняйте в защитных перчатках.

Убедитесь, что тормоз цепи не находится во включенном состоянии. Установка шины и
цепи в зависимости от исполнения пилы осуществляется следующим образом:
Снимите колпачок 13, ключом 17 открутите гайку 24, снимите крышку редуктора 25.
очистите посадочные поверхности и прокладку 29 от загрязнения. Установите шину 9 на
направляющую 19 и болт 20, при этом сухарь натяжителя цепи должен войти в
регулировочное отверстие шины 21. Шину установите в крайнее заднее положение. Цепь
8 наложите на ведущую звёздочку 22 и уложите в паз шины. Проверьте, чтобы
направление зуба цепи совпадало с направлением, указанным на шине. Смотри Рис.2
Рисунок 2.

Наложите прокладку 29 на хвостовую часть шины, перекрыв верхнее отверстие в шине.
Установите крышку редуктора 25 и затяните гайку 24 от руки. Приподнимите носок
шины. Вращением по часовой стрелке винта натяжителя  23 натяните цепь и слегка
