2

1. ОБЩИЕ УКАЗАНИЯ.

При покупке изделия в розничной торговой сети требуйте проверки его
работоспособности и комплектности, а также штампа торгующей организации и даты
продажи в гарантийном талоне.
Чтобы избежать недоразумений внимательно ознакомьтесь с данной Инструкцией.
Обращаем Ваше внимание на исключительно бытовое назначение данного изделия, т.е.
оно не должно использоваться для профессиональных работ, или в коммерческих целях.


2. НАЗНАЧЕНИЕ.

Пила цепная электрическая (далее по тексту «пила») предназначена исключительно для
пиления древесины.
Пила предназначена для бытового применения в районах с умеренным климатом при
температуре окружающей среды от -10°С  до +40°С. относительной влажности воздуха не
более 80% и отсутствии прямого воздействия атмосферных осадков и чрезмерной
запылённости воздуха.
Машина соответствует техническим условиям изготовителя ТУ 483331.010.13386627-08.
Настоящий паспорт содержит сведения и требования, необходимые и достаточные для
надёжной, эффективной и безопасной эксплуатации пилы.
В связи с постоянной деятельностью по совершенствованию пилы изготовитель оставляет
за собой право вносить в её конструкцию незначительные изменения, не отражённые в
настоящем паспорте и не влияющие на эффективную и безопасную работу.

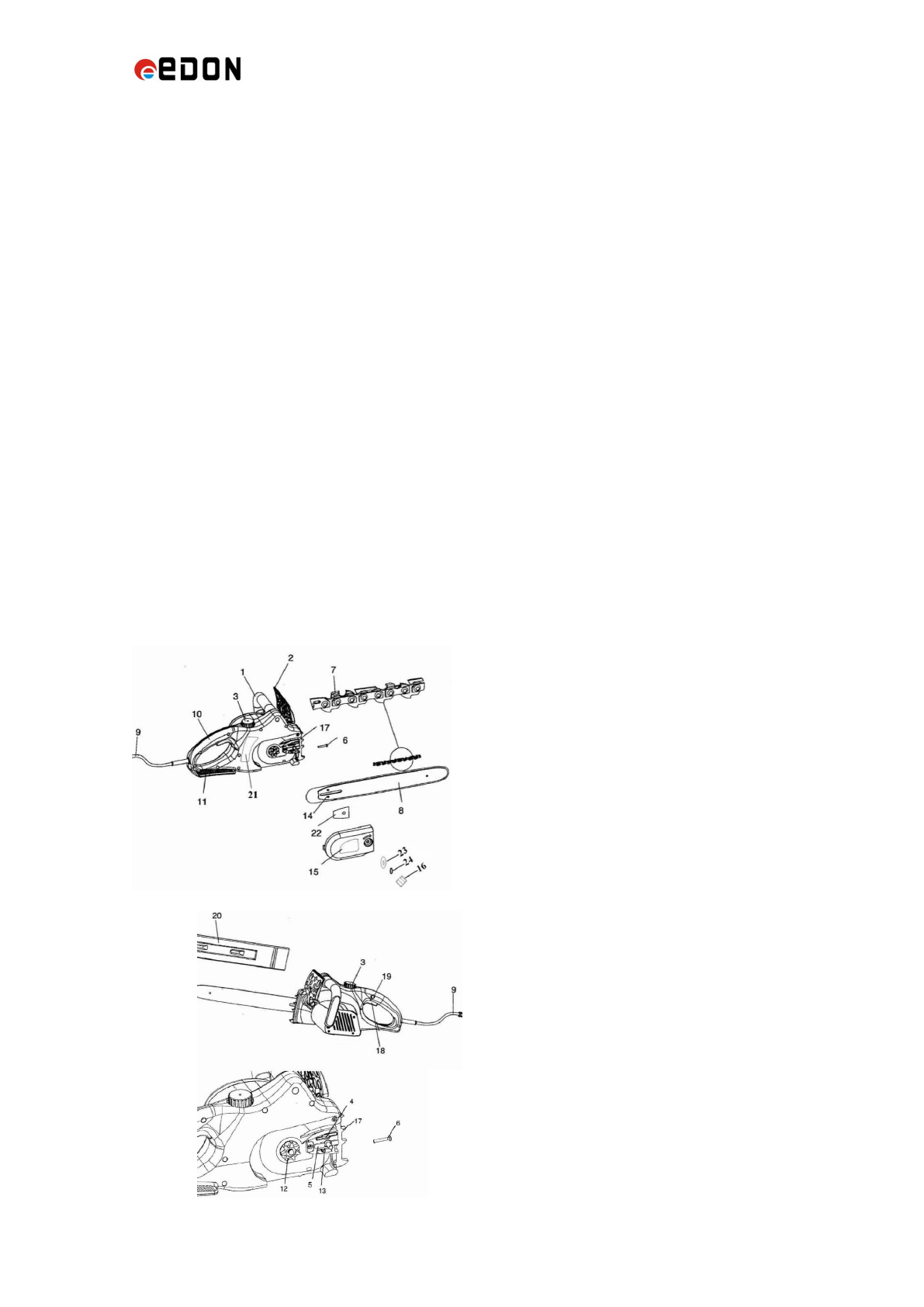

3. ОБЩИЙ ВИД ИЗДЕЛИЯ.

                            Рис.1.

                             Рис.2





1.    Передняя ручка
2.    Передняя защита руки/Цепной тормоз
3.    Крышка бака для масла
4.    Выходное отверстие для масла
5.    Направляющая шины
6.    Винт натяжения цепи
7.    Цепь
8.    Шина
9.    Электрокабель
10.  Задняя ручка
11.  Задняя защита руки
12.  Колесо цепи
13.  Болт натяжения
14.  Направляющие натяжения цепи
15.  Кожух
16.  Барашек
17.  Клыки
18.  Выключатель
19.  Кнопка блокировки включения
20.  Кожух шины
21.  Индикатор уровня масла
22.  Масляный сальник
23.  Кольцо
24.  Пружинистая шайба
