27

Невыполнение  данной  рекомендации

при  работе  может  приводить  к  уводу

пильной цепи от планируемой линии рас

-

пила  при  пилении  и/или  к  повышенной

вибрации при работе, а также к неравно

-

мерному износу режущих звеньев цепи.
При  заточке  цепи  следите  за  тем,  чтобы

между обоймой с напильником и шиной с

цепью выдерживался угол 90º (Рис. 18А).

При  правильно  подобранных  напильни

-

ке  и  обойме,  при  заточке  цепи  1/5  часть

напильника (примерно 20%), должна вы

-

ступать  над  верхней  гранью  режущего

звена (Рис. 18В). Следите за тем, чтобы

нижний  край  ведущего  звена  5  (Рис.  15)

всегда  оставался  острым.  При  наличии

заусениц  сточите  их  круглым  напильни

-

ком (Рис. 18С).

A

B

C

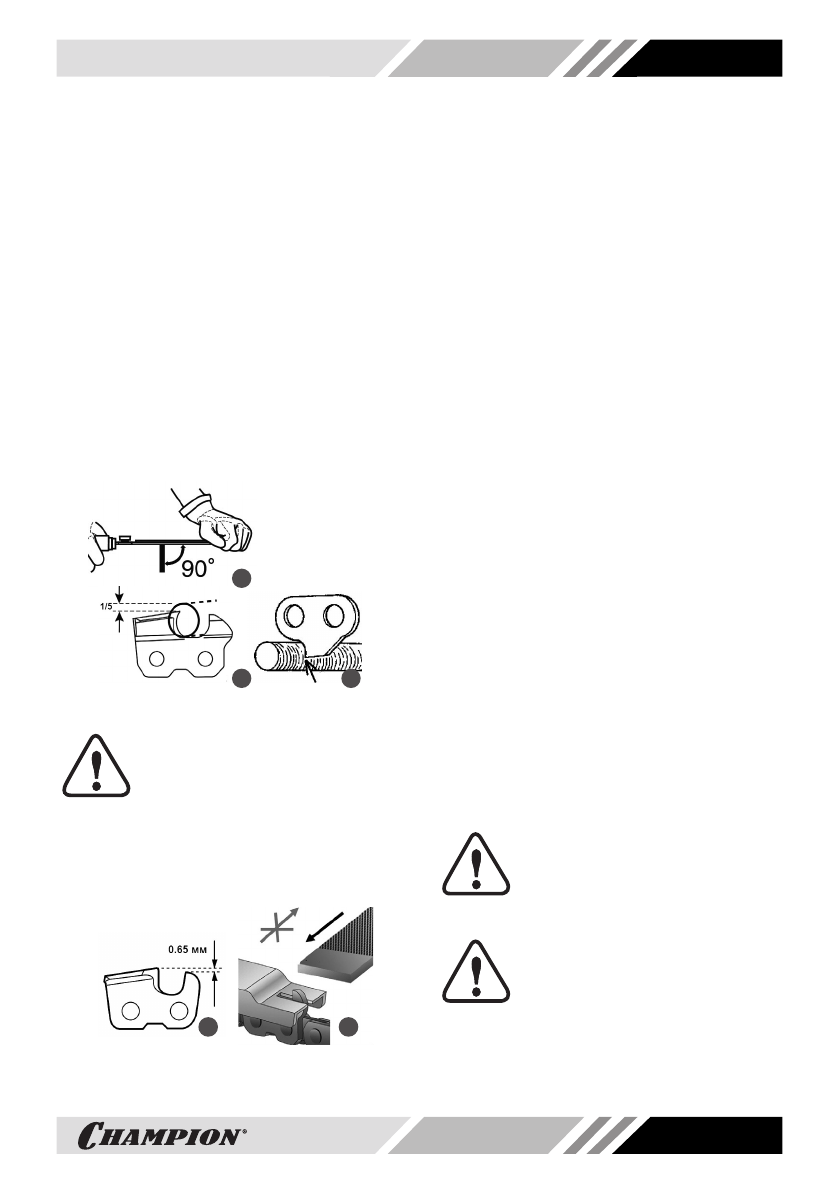

Рис. 18 Положение напильника при заточке

ВНИМАНИЕ!

При  заточке  цепи  следите

за  тем,  чтобы  длина  верхних

граней  правых  и  левых  режу

-

щих звеньев была одинаковой.

После 2-3 заточек цепи обязательно про

-

веряйте  высоту  ограничителя  глубины

резания при помощи калибра (Рис. 19).

A

B

Рис. 19 Проверка высоты ограничителя

глубины резания

Ограничитель  глубины  резания  4  распо

-

ложен  на  каждом  режущем  звене  перед

верхней гранью 1 (Рис. 19).
Разница по высоте между верхней кром

-

кой  ограничителя  глубины  3  и  режущей

кромки  верхней  грани  5  режущего  звена

обозначается,  как  расстояние  глубины

резания  (Рис.  19А).  Это  расстояние  за

-

висит от шага цепи и от вида исполнения

цепи, но на большинстве типах цепей это

расстояние составляет 0,65 мм. Расстоя

-

ние глубины резания определяет глубину

врезания  лезвия  в  древесину  (толщина

стружки) и, тем самым, режущую способ-

ность пильной цепи. Для нормальной ра

-

боты цепи этот параметр является одним

из  важнейших.  При  слишком  высоком

ограничителе  цепь  не  будет  врезаться  в

древесину. Даже при правильно заточен

-

ной  острой  цепи  пиление  будет  невоз

-

можно. При слишком низком ограничите

-

ле цепь будет «вгрызаться» в древесину,

нагрузка  на  цепь  увеличится,  возможен

разрыв цепи во время работы.
Ограничитель  глубины  резания  стачи

-

вается  плоским  напильником.  Необхо

-

димая  высота  ограничителя  измеряется

калибром  (Рис.  19В).  Ограничитель  ста

-

чивается  движением  плоским  напиль

-

ником  вперед  «от  себя»,  при  движении

назад напильник приподнимается. После

стачивания  ограничителя  до  требуемой

высоты  переднюю  кромку  ограничителя

необходимо скруглить для плавного хода

цепи.

ПРИМЕЧАНИЕ!

Напильники  для  заточки  цепи,

обойма, калибр в комплект по

-

ставки  цепной  электропилы

не входят.

ПРИМЕЧАНИЕ!

Рекомендуется  после  5-6  за

-

точек  пильной  цепи  с  помо

-

щью  напильника,  заточить

цепь на специальном станке (артикулы

C2000, C2001).
