15
5. Установите шину отверстием колеса
накладки шины на шпильку и цен
-
тральным отверстием шины на на
-
правляющие выступы.
6. Установите ведущие звенья пильной
цепи в пазы звездочки. Вращая коле
-
со накладки шины по часовой стрелке
натяните цепь так, чтобы устранить
ее провисание (Рис. 4).
ПРИМЕЧАНИЕ!
При установке цепи следите
за тем, чтобы режущая кром
-
ка зуба была расположена впе
-
ред по ходу движения цепи, т.е. по часо
-
вой стрелке.
A

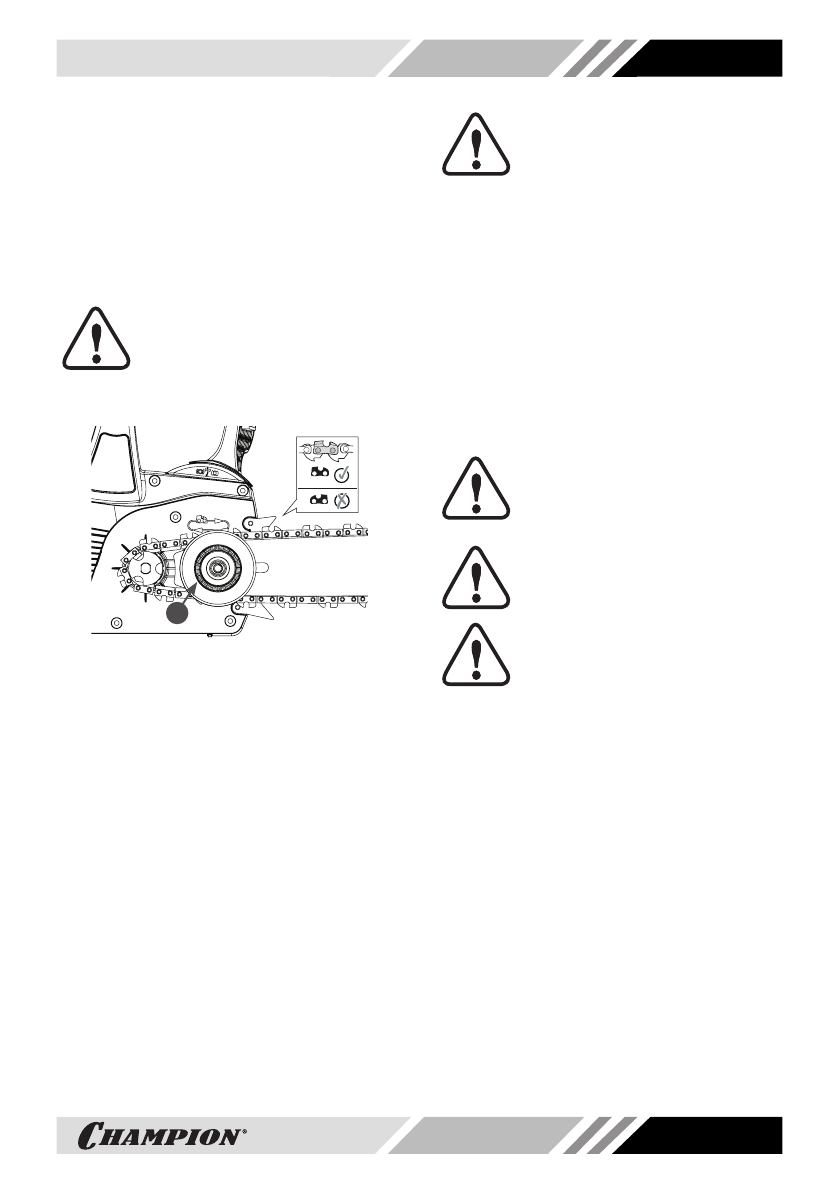

Рис. 3 Установка шины
А - Колесо накладки шины
7. Удерживая шину неподвижно, устано
-
вите крышку шины обратно на элек
-
тропилу, вставив выступ на крышке в
отверстие в корпусе электропилы.
8. Придерживая шину за передний ко
-
нец, потяните ее вверх и закрутите
гайку крепления крышки, не затягивая
ее до упора.
9. Протяните рукой цепь вдоль по шине
против часовой стрелки. Правильно
установленная цепь должна передви
-
гаться по шине с небольшим усили
-
ем.
10. Отрегулируйте натяжение цепи (см.
раздел РЕГУЛИРОВКА НАТЯЖЕНИЯ
ЦЕПИ) вращая колесо механизма на
-
тяжения цепи.
11. Затяните гайку крепления крышки
шины.
ВНИМАНИЕ!
Затяжка гайки крепления
шины с чрезмерным усилием
приведет к повреждениям гай
-
ки, резьбы шпильки или вытягиванию
шпильки из посадочного места в корпу
-
се электропилы. Возникновение данных
неисправностей не является гарантий
-
ным случаем.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ
Правильное натяжение цепи очень важ
-
но и должно проверяться перед началом
работы. Потраченное время на проверку
натяжения цепи позволит сделать работу
более эффективной и продлит срок служ
-
бы цепи, шины и ведущей звездочки.
ПРЕДУПРЕЖДЕНИЕ!
Всегда надевайте защитные
перчатки при установке и ре
-
гулировке натяжения цепи.
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что электропила
отключена от сети.
ВНИМАНИЕ!
Перед началом регулировки
натяжения цепи ослабьте
гайку крепления крышки шины
(при установке шины и цепи гайку не за
-
тягивайте). Регулировка с затянутой
гайкой приведет к повреждению меха
-
низма натяжения цепи, что не будет
являться гарантийным случаем.
Проверьте натяжение цепи, потянув
пильную цепь от направляющей шины.
Цепь должна плотно прилегать к нижней
части шины без провисания, на середине
верхней части шины цепь должна выхо
-
дить из направляющего паза примерно
на высоту звена (Рис. 4).
Для удаления провисания цепи вращай
-
те колесо 3 (Рис. 2) механизма натяже
-
ния цепи по часовой стрелке. Для осла
-
бления натяжения – в обратную сторону.
После регулировки натяжения цепи затя
-
ните гайку крепления крышки, не прила
-
гая при этом чрезмерных усилий.
