14

8. СБОРКА

В комплект поставки входят:

•  пила цепная электрическая – 1 шт.,

•  шина CHAMPION 18”-3/8-1,3-62 – 1 шт.,

•  цепь CHAMPION 3/8-1,3-62 - 1 шт.,

•  чехол для шины CHAMPION 18” – 1 шт.,

•  масло  для  смазки  цепи  и  шины

(150 мл) – 1 шт.,

•  руководство по эксплуатации – 1 шт.

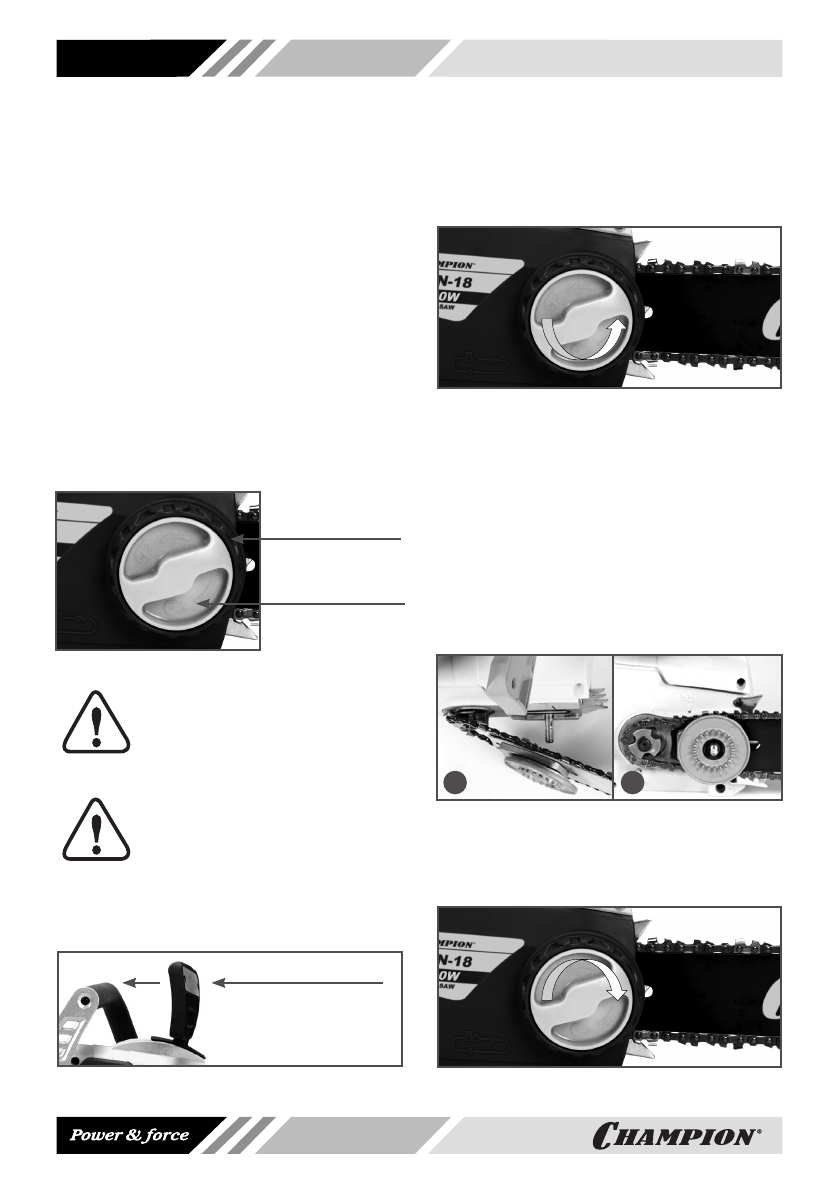

УСТАНОВКА ШИНЫ И ЦЕПИ

Эта  пила  оснащена  безинструменталь

-

ной  системой  для  регулировки  натяже

-

ния  цепи.  Наружное  кольцо  регулирует

натяжение  цепи,  а  внутренняя  гайка

служит для крепления крышки и пильной

шины (Рис.2).

Наружное кольцо

Внутренняя гайка

Рис. 2 Регулятор натяжения цепи

ПРЕДУПРЕЖДЕНИЕ!

Для  работы  используйте

шины  и  цепи,  рекомендован

-

ные  заводом-изготовителем

для данной модели электропилы.

ПРЕДУПРЕЖДЕНИЕ!

Перед  установкой  направляю

-

щей шины и пильной цепи обя

-

зательно  отключите  пилу  от

электропитания.

Отключите  тормоз  цепи,  потянув  ручку

тормоза на «себя» до щелчка (Рис.3).

На себя до щелчка

Рис. 3 Выключение тормоза

Поворачивая  внутреннюю  гайку  против

часовой стрелки, открутите ее и снимите

крышку шины (Рис.4).

Рис. 4 Снятие крышки шины

Установите цепь на шину. Цепь установи

-

те таким образом, чтобы зубья цепи сво

-

ими  режущими  кромками  были  располо

-

жены вперед по ходу движения цепи, т.е.

по  часовой  стрелке  (соответствующее

изображение  имеется  на  крышке  шины).

Введите  в  зацепление  ведущие  звенья

цепи  с  зубьями  ведущей  звездочки  и

установите  шину  на  шпильку  (Рис.  5А).

Удостоверьтесь  в  правильном  положе

-

нии цепи на звездочке и шине (Рис. 5В).

А

В

Рис. 5 Установка пильной цепи

Установите  крышку  шины  и  закрутите

внутреннюю  гайку  крепления  крышки

шины, не затягивая ее до упора (Рис.6).

Рис. 6 Установка крышки шины
