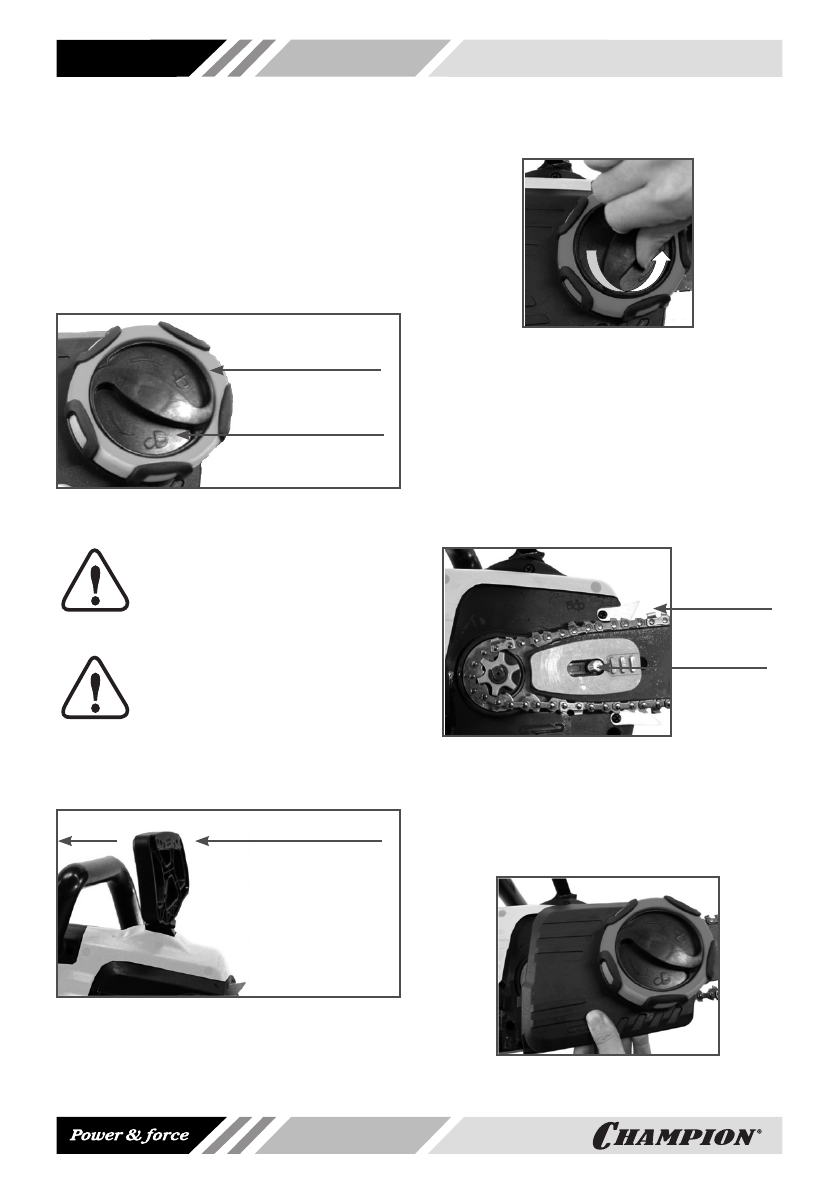

8. СБОРКА

УСТАНОВКА ШИНЫ И ЦЕПИ

Эта  пила  оснащена  безынструменталь

-

ной  системой  для  регулировки  натяже

-

ния  цепи.  Наружное  кольцо  регулирует

натяжение  цепи,  а  внутренняя  гайка

служит для крепления крышки и пильной

шины (Рис.2)

Наружное кольцо

Внутренняя гайка

Рис.2 Регулятор натяжения цепи

ПРЕДУПРЕЖДЕНИЕ!

Для  работы  используйте

шины  и  цепи,  рекомендован

-

ные  заводом-изготовителем

для данной модели электропилы.

ПРЕДУПРЕЖДЕНИЕ!

Перед  установкой  направляю

-

щей шины и пильной цепи обя

-

зательно  отключите  пилу  от

электропитания.

Отключите  тормоз  цепи,  потянув  ручку

тормоза на «себя» до щелчка (Рис.3).

На себя до щелчка

Рис. 3 Отключение ручки тормоза

Поворачивая  внутреннюю  гайку  против

часовой стрелки, открутите ее и снимите

крышку шины (Рис.4).

Рис.4 Снятие крышки шины

Установите шину на шпильку. Поместите

цепь  на  зубья  ведущей  звездочки  и  на

-

правляющий  паз  на  шине.  Цепь  устано

-

вите  таким  образом,  чтобы  зубья  цепи

своими режущими кромками были распо

-

ложены  вперед  по  ходу  движения  цепи,

т.е. по часовой стрелке. Удостоверьтесь в

правильном положении цепи на звездоч

-

ке и шине (Рис.5).

Режущая

кромка зуба

вперед

Шпилька

шины

Рис.5 Установка пильной цепи

Установите  крышку  шины  и  закрутите

внутреннюю  гайку  крепления  крышки

шины,  не  затягивая  ее  до  упора  (Рис.6)

Произведите  регулировку  натяжения

цепи.

Рис.6 Установка крышки шины
