11
11
7. ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ

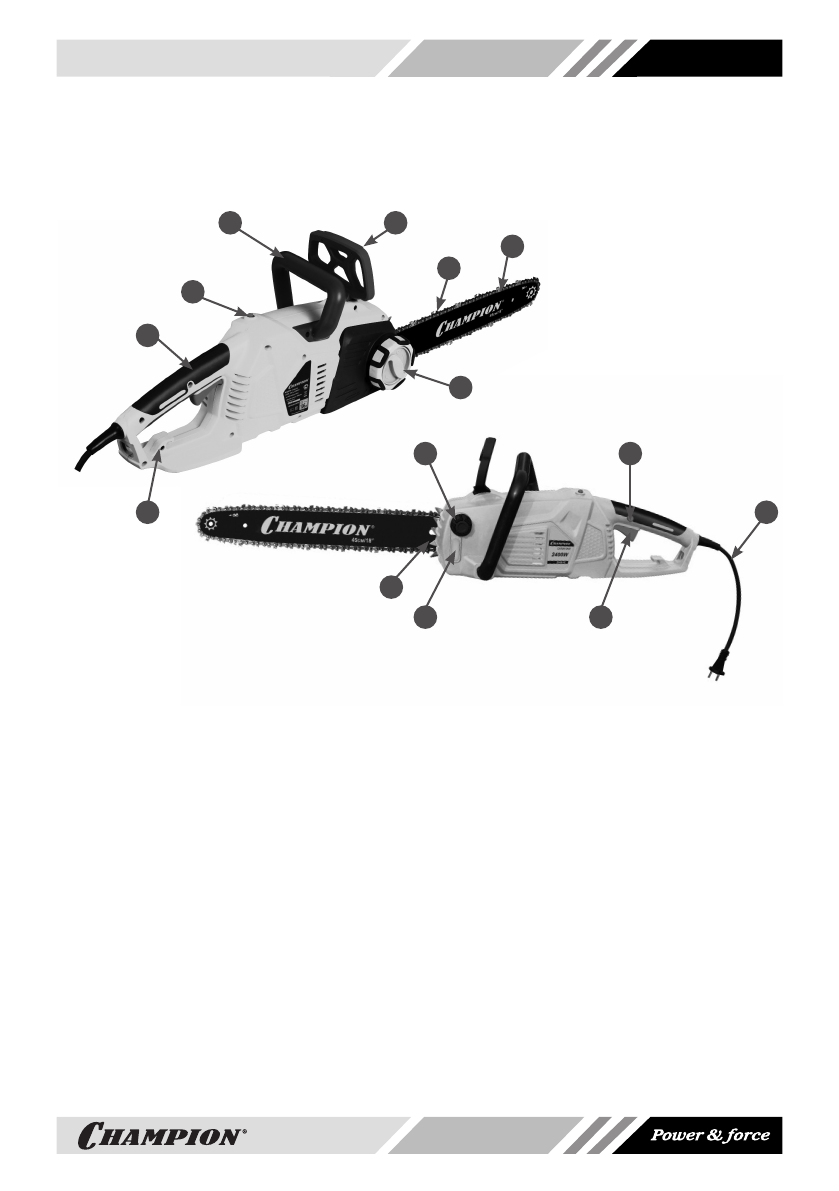

Рис.1 Основные узлы и органы управления
2
3
4
6
10
9
5
1. Шина
2. Пильная цепь
3. Ручка тормоза
4. Передняя рукоятка
5. Кнопка теплового предохранителя
6. Задняя рукоятка
7. Крючок для кабеля
8. Регулятор натяжения цепи
9. Кабель включения
10. Стопорная кнопка рычага включения
11. Крышка масляного бака
12. Упор зубчатый
13. Указатель уровня масла
14. Рычаг включения
1
11
7
14
8
12
13
ПРЕДОХРАНИТЕЛЬНЫЕ
УСТРОЙСТВА И ИХ ФУНКЦИИ
Номера перед описаниями соответствуют но
-
мерам на Рис.1 — это поможет Вам найти то
или иное предохранительное устройство.
3. РУЧКА ТОРМОЗА ЦЕПИ / ЗАЩИТА РУКИ —
защищает левую руку оператора при со
-
скальзывании ее с передней рукоятки во
время работы пилы. При отскоке/отда
-
че пилы за счет силы инерции приводит
в действие механизм тормоза, который
мгновенно останавливает цепь.
10. СТОПОРНАЯ КНОПКА РЫЧАГА ВКЛЮ
-
ЧЕНИЯ — предотвращает случайное на
-
жатие на рычаг включения. Рычаг невоз
-
можно нажать, если не нажата стопорная
кнопка.
14. РЫЧАГ ВКЛЮЧЕНИЯ — служит для вклю
-
чения двигателя. При запуске и работе
двигателя рычаг должен находиться в на
-
жатом положении.
