26

границы  экрана.  Этот  режим  может  быть  полезен,  если

интерес представляют слои воды до определённой глуби-

ны, а не вся трасса от поверхности до дна.

Для  детального  рассмотрения  придонного  слоя  воды,

а  точнее,  находящихся  в  этом  слое  объектов,  в  эхолоте

предусмотрен  специальный  режим  «зум».  Для  переклю-

чения в этот режим надо нажать левую кнопку два раза,

если  эхолот  находится  в  руч-

ном  выборе  шкалы  (М),  или

один  раз  -  если  в  автоматиче-

ском (А).

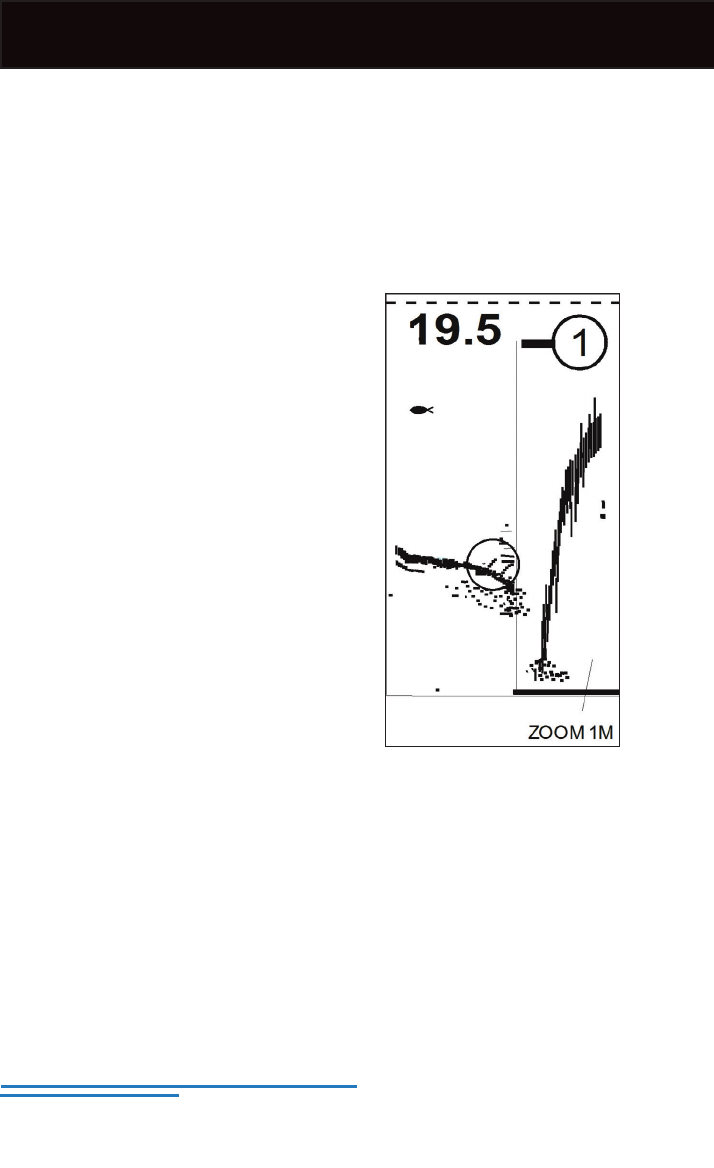

Когда ZOOM включен, экран

делится  вертикальной  чертой

на  две  равные  части  (см.  ри-

сунок).  В  правой  части  будет

отображаться  придонная  об-

ласть (её размер через МЕНЮ

может меняться от 1 до 3 м), а

в левой части экрана будет по-

казана  обычная  обработанная

или  сырая  (в  зависимости  от

выбранного  режима  отобра-

жения)  информация  по  всей

трассе от поверхности до дна.

Признаком  режима  «зум»  яв-

ляется значок лупы с цифрой в середине, появляющийся

в правом верхнем углу экрана вместо значения масштаба.

Режим ZOOM полезен при работе на больших глубинах

от 8-10 метров, т.к. при таких глубинах рассмотреть, что

находится  возле  дна,  будет  не  просто,  поскольку  разре-

шение дисплея всего 120 пикселей или 5 см по вертикали.

К  примеру,  на  глубине  20  метров  объект  в  15  см  будет

всего размером в один пиксель, а в ZOOM-окне (1 метр)

этот  же  объект  будет  прорисован  уже  30  пикселями.  На

рисунке показан типичный пример работы ZOOM.

«ZOOM»  в  режиме  «флэшер»  несколько  отличается

от «зума» в других режимах отображения (см. рисунок):

Масштабирование экрана
